本文就對http://www.fpcban.com/繞線電感生產加工LED照明電源當中次級恒流的一些常見方法進行了總結。LED驅動電源將直接決定LED燈的可靠性與壽命，作為電源工程師，我們知道LED的特性需要恒流驅動，才能保證其亮度的均勻，長期可靠的發光。 首先我們先來談?wù)劚容^流行的TL431(＄0.0625)的幾種恒流方式。

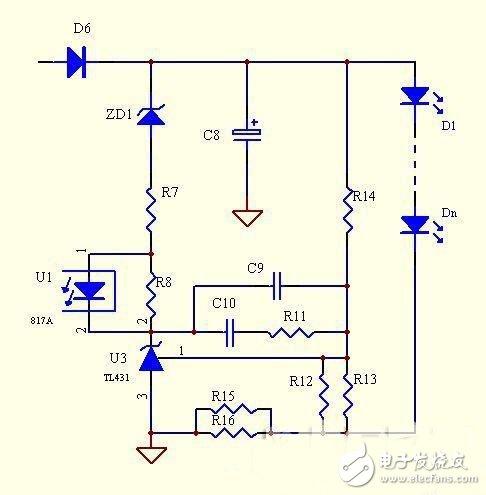

單個TL431恒流電路
如上圖，即是利用單個TL431恒流的示意圖。這種電路的原理非常簡單，主要利用了431的2.495V的基準來做恒流，并且同樣限制了LED上面的壓降，但優點與缺點同樣明顯。
優點：電路簡單，元器件少，成本低，因?yàn)門L431的基準電壓精度高，R12，T13只要采高精度電阻，恒流精度比較高。
缺點：由于TL431是2.5V基準，故恒流取樣電路的損耗極大，不適合做輸出電流過大的電源。而此電路的致命缺陷是不能空載，故不適合做外置式的LED電源，所以下面我們對線路的一些缺陷進行了改進。

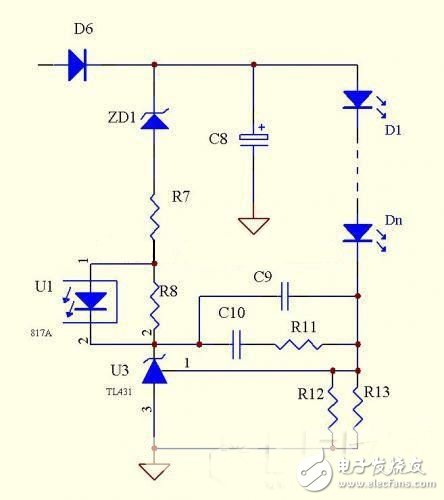

單個TL431恒流改進型電路
如上圖，即是利用單個TL431恒流的改進型示意圖
原理：此電路同樣是利用了TL431的2.495V的基準來做恒流，跟上面的電路不同點在于減少了電流取樣電路的電壓，只要合計設計R12，R13，R14的值，可以限制LED上面的壓降。
優點：電路簡單，元器件少，成本低，跟上面電路相比，顯著降低了取樣電阻的功耗，恒流精度很高，克服了上面的電路不能空載的致命缺陷，當有個別LED擊穿時，可以自動調整輸出電壓。
缺點：當輸出空載時，輸出電壓插件電感器會有上升，上升幅度由電流取樣電路電阻與R12，R13的比值決定。
其實這個電路的真正缺點是：當單個LED的壓降一致性不高時，恒流點也會相應發生變化。比如最常見的12串的LED燈，最低壓降為35.5V左右，最高回到37.4V左右（個人的經驗，當然不同廠家的情況會不一樣），那么恒流精度就會相差到5%-8%。

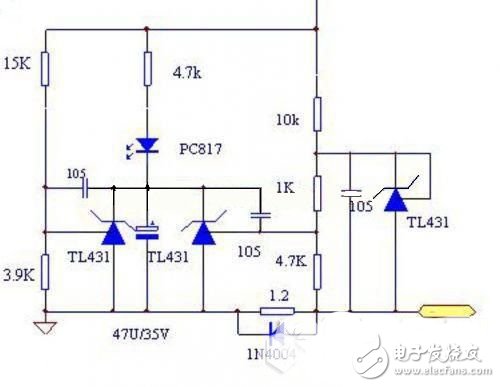

兩個TL431恒流電路
從圖中我們可以看到，左邊ZENER可透過Photo限制達恒壓效果，但不是保護Shutdown而是一直卡著右邊ZENER。很難灌350mA到Currentsensor。這個電路還有個最大特點是：在某個范圍內可以精確的恒壓恒流。
12下一頁全文
本文導航第 1 頁：LED電源次級恒流經典電路TOP6 —電路圖天天讀（127）第 2 頁：3個TL431恒流電路設計
標簽：智能硬件(471)驅動電路(332)LED(3545)

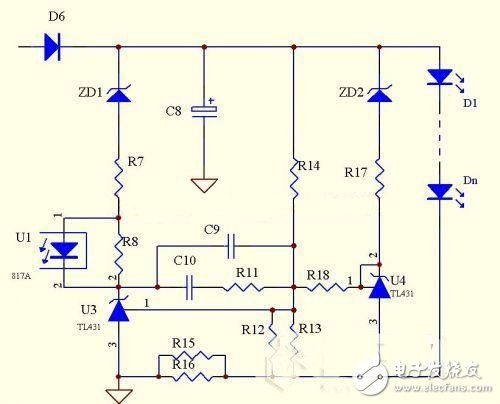

3個TL431恒流電路 其實這個電路是在原本電路基礎上增加了一個恒壓電路而已。

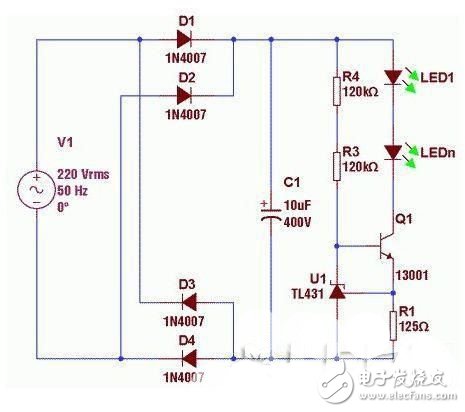

三極管恒流方案
此圖原理是通過改變?nèi)龢O管的I電感生產B電流來控制LED中的電流，同樣存在損耗大的缺點。

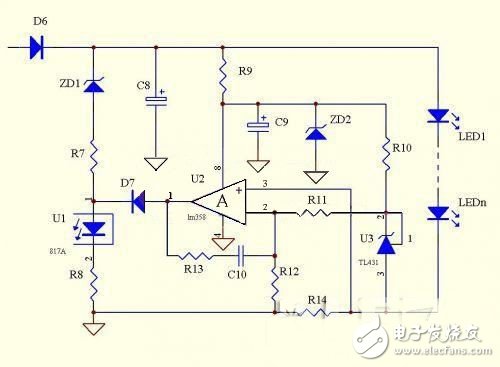

LM358(＄0.0737)恒流電路
此電路的優點是電路相對比較簡單，恒流精度極高，不受溫度影響，成本較低，是目前大部分廠家使用的經典電路，你把它看成一個反向比例運算放大器就明白妙處了。其實LED電源的次級恒流的變化是比較多的，在這里為大家列舉的電路也許并不完全，只是挑選http://www.fp 大功率電感廠家 |大電流電感工廠
