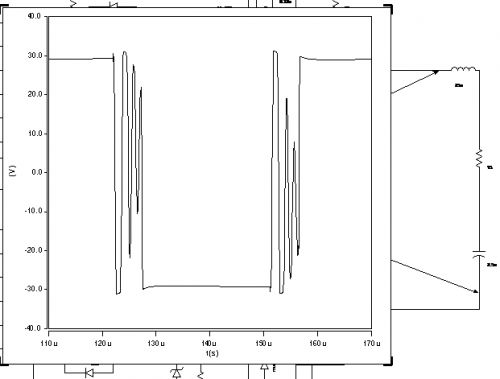

我的全橋逆變電路，負載側是一個串聯諧振電路，仿真顯示在全橋管子都不通的死區時間內，電壓發生很大的振蕩，小弟才疏學淺想不明白，高手們解答一下，提一下改善措施吧！

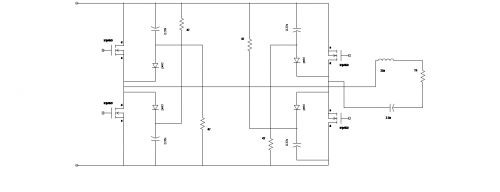

負載電感線圈25uH，電容2.5u,電阻15歐姆，頻率20K。圖如下：

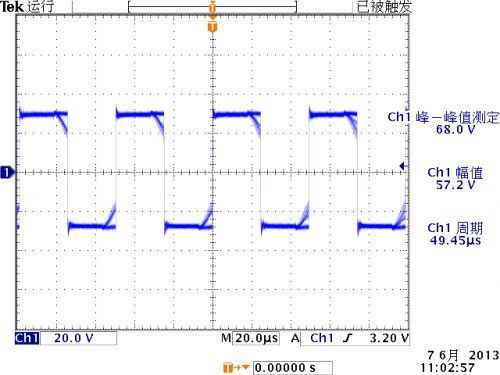

自己頂一個！全橋電路空載時輸出電壓波形如下，好像不怎么正常，高手幫忙看看是不是和上述問題有聯系啊
負載是串聯諧振電路，這樣的機器真的沒有做過。
其實我的想法就是全橋逆變后我就要一個方波電壓就可以，負載呢是一個含鐵芯的線圈。總體思路和那個感應加熱差不多，我是個菜鳥，看資料一般全橋后接個高頻變壓器進行阻抗匹配，考慮到我要求的輸出功率并不大，幾千瓦就可以，我手頭也沒有變壓器，于是全橋直接接了線圈負載，然后我串個電容匹配下，目的是諧振輸出功率最大。
我分析死區時間振蕩的原因是不是死區時間太長了，事實上我的死區時間5us呢，在死區時間內，實驗的結果確實是振蕩。
是不是你電路接錯了？全橋輸出的正弦波輸出端應該是慮波電路，電容是并在負載上而不是串接，不然引起濾波不全。 謝謝您的回復。我要的輸出電壓就是個方波即可。電容串呢是想諧振來著。我新手第一次設計調試電路，考慮的比較簡單 死區可以適當?shù)臏p小，看一下電路是否工作在容性狀態下，驅動連線是否有問題。 大功率電感廠家 |大電流電感工廠
