USB集線器不僅可向下游的USB端口提供數據和電源，還允許主機通過軟件對連接到下游端口的設備進行電源管理。USB 2.0集線器系統中的電源分配與管理堪稱決定系統是否完全符合USB規范（2.0版）的主要因素。

　　電源分配

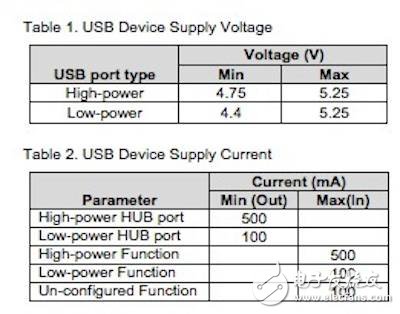

　　所有連接到USB端口的設備可配置成低功率或高功率，這取決于設備的電壓和電流要求（如表1和表2所示）。

　　首先將所有USB設備枚舉為低功率器件。主機在枚舉完成后檢查設備配置描述符的bMaxPower字段。如果bMaxPower表明該設備屬于高功率，并且可提供相應電源，那么主機會允許將該設備轉為高功率。

　　USB設備可被分為自供電和總線供電。圖1給出了這兩種集線器配置。

　　總線供電集線器系統

　　在這種配置下，集線器的內部工作及其下游端口都由集線器上游端口的VBUS供電。這種配置無需本地電源。

　　在總線供電的系統中，所有下游設備必須是低功率設備。這是因為集線器從上游電源消耗的最大電流為500mA，且集線器自身工作還要使用一部分電流，所以無法將500mA電流完全提供給下游設備。因此，在超過四個端口或下游包含高功率設備的設計中不建議使用總線供電的集線器配置。

　　重要的設計考慮因素

　　● 切勿將兩個總線供電的集線器進行串聯。 大功率電感廠家 |大電流電感工廠
