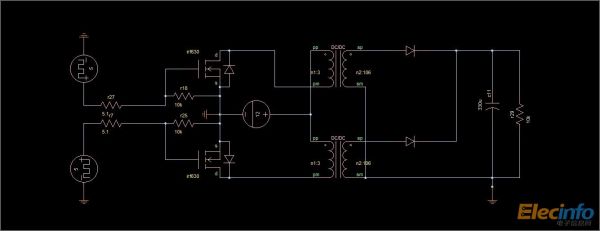

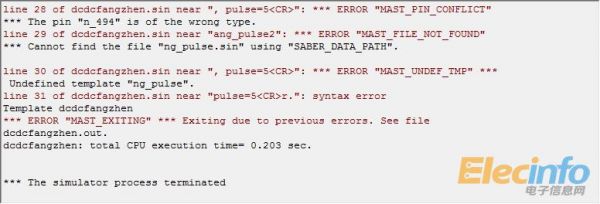

小弟剛開始接觸saber軟件，再做一個開關電源的推挽式電路仿真，其中開關頻率為36KHz,將12V升到360V左右。下面文件是仿真錯誤截圖和電路截圖及電路文件。大家幫忙看一看，幫幫小弟，謝了！
電路文件dcdcfangzhen.rar
推挽是一個變壓器。原理圖用了2個變壓器，自然會報錯。
如果用一個變壓器應當如何設計，求指導
用庫里的4繞組的變壓器不就行了。

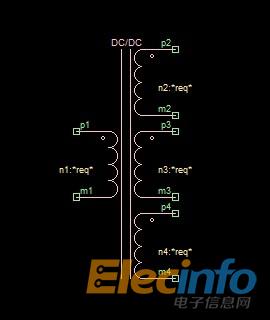

四繞組變壓器是圖中這樣的，用它應該怎樣連推挽式電路，指導一下
m1、p2連起來，n1與n2合一起算原邊。
m3、p4連起來，n3與n4合一起算副邊。
然后按照推挽的原理圖連就行了。
好的，謝謝啦
新月大神的方案很好啊
