方案描述:

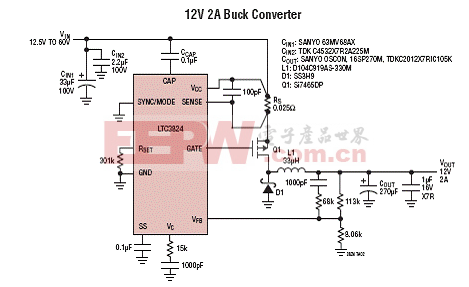

Linear公司的LTC3824是4-60V輸入的降壓DC/DC轉換器,集成了高壓柵極驅動器,設計用來驅動外接P溝MOSFET. LTC3824的開關頻率可編程至高達貼片功率電感600kHz,并容易同步. LTC3824可配置成突發模式工作,以增加低電流時的效率,擴充電池使用時間. LTC3824可用在工業和汽車電源,通信電源以及分布電源系統http://www.ruishen.net.cn/電感器.使用LTC3824降壓轉換器應用電路如圖所示。
方案設計圖
![20120109_100734734_[32]_LinearDC_plan.png](/d/file/dongtai/2016-03-09/34ce290383944f5ec3549f0377f52b3e.png "20120109_100734734_[32]_LinearDC_plan.png")
方案關鍵器件表
類型
|
型號
|
廠商
|
說明
|
電源管理IC
LTC3824
LINEAR
工業電源應用
