沒有所謂的專用PFC
就是正常的交流市電用的PFC類似
靈活設計下就行。
沒有具體要求么 現在做得怎么樣了？ 我想用TL494做成一個升壓開關電路作為功率因數校正電路，但是不知道怎么配置參數 試試L6562看看能做不。 可以做用494的升壓器，但必須升壓的幅度比較高，越高的功率因數也越大，而且，494的芯片也比較穩定，基本可以做到0,95%以上，這個電路比PFC簡單了經濟實用的，我建議不是要求0,99的條件下，比如，0,95以上，確實可以用494升壓，前面用無極性電容數值比較小，功率因數就比較高了，不要功率因數的正弦波普通的均衡的升壓器就可以大大提高功率因數了，這個非常簡單了，但限制脈寬不要太高，0,5左右估計就可以了。 12V升到36V怎么樣，但我有個問題，就是我是要將市電經變壓器變壓然后到整流橋輸出12V，那TL494的供電該怎么辦，直接接到整流橋輸出的12V還是另外作一個輔助電源呢？求指點
tl494沒有PF功能。。。做不了的。
還有，你這個功率大概多大？
說清楚來龍去脈，我好幫你考慮下。
我要做一個功率因數和效率都要95%的LED驅動電路，功率20W，不能直接用AC-DC的LED驅動芯片，只能用開關電源+恒流驅動，所以我要用TL494構成一個斬波電路來矯正功率因數，恒流可以用LED驅動芯片
參考L6562的設計 低壓輸入需要更改外圍參數.另外,不要要求太高,這個輸入級別整流橋的損耗會相對占比較大的比例,所以效率能做到90%就很不錯了. 意思是說，494沒有功率因數校正功能，是不是，其實，甚至可以達到0,98的呢，只要比如220伏輸入，輸出420伏用450伏的電解電容，就可以達到這個至少0,95因數，甚至0,98 ，只要輸入電容無極性，如1微法小一點功率0,47微法，就是完全直流升壓電路，就可以達到比較高的PFC了，自然自然就有比較高的PFC了，這個可是真的，因為，我干電源多年了，有實踐過，我曾經就有了這個模式，為什么，因為，專門的PFC其實麻煩了一些，這個就非常簡單了，確實可以提高功率因素的，因為，輸入的其實因為電容小了，幾乎利用了全部的波形了，要知道，輸入嚧波的電容越大的功率因數就越低，如果越小功率因數就越高了，一個道理的，就是相當于用小電容嚧波了，這樣的功率因數就比較高了。

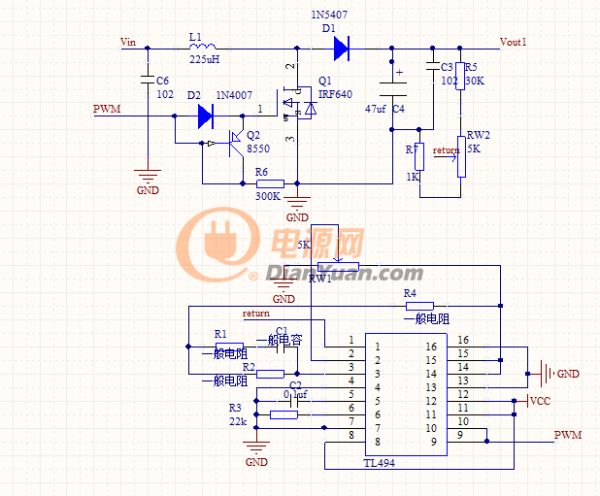

大神，這個圖的剩下那幾個參數怎么確定啊，輸入12V升到36V，這個圖還有那些要修改的地方
就是簡單的升壓電路了，如果小功率的可以用3845，最大占空比0,45，如果大功率的采用3525的比較穩定，同樣，限制占空比也是-0,45就可以了，控制9腿的電平到最高0,45的電壓限制值就可以了，最簡單了，不要什么專門的PFC的控制芯片，因為，非常麻煩，成本高，這樣，同樣可以達到比較高的功率因數了。 求圖謝謝，領教了。
我還是頭一次聽說TL494可以做PFC，可見我的思維被條條框框圈牢了。有機會要試試。
494是電壓模式的芯片,沒有峰值電流保護功能,有安全隱患的. 頂 好吧，我說明一下，看來，你是新手了，設計不熟悉了，確實，上面我提到的3525完全可以用494代替，不知道上面你的494的電路圖是哪來的呀，不是我習慣的電路圖，我這里介紹一下，頻率選擇50千赫就可以了，15,16接地，不用，即0,2伏可以作為限流，1，2腿也是運放，可以接射隨，介紹限制3腿的電平，或者也1腿接地，2腿接5伏基準，介紹13,14連接，是5伏基準電壓了，3腿的電平高時是占空比減小直到0了，電壓低于1伏就是滿占空比了，用電位器調整，占空比0,5是多少的電壓，就是限制這個電壓值，就是3腿與低并聯300歐電阻，利用電位器接5伏電阻又打變小調到占空比是0,5就可以了，測試一下電阻是多少【這里采用1接地2接5伏】，那么，電壓電流控制都是3腿電平了，外面用一只358的運放，兩個門，一個當電壓一個是電流了，就這樣就可以了，相當于內部運放一概不用，用外面的運放了，就是其實非常簡單的。好吧，看看思考一下就應當沒有什么問題了吧。 如果還不行的話，干脆給手機號，我發彩信過去非常直接了，用手畫的圖了。 這個帖子其實是基礎理論的東西，我也是那么興趣，而且，關注度不大，對于21帖的提到494沒有峰值保護電路，其實，都是怎么保護的呢，已經都是叫著開關管峰值電壓的都是，相應的電平采樣，如3伏壓降，就是快速二極管連接，電平，高于準值下面的9014管子導通，圖騰柱8050,8550，驅動壓低了，所以就可以完全好電路了，這個老早就有了非常實在的保護電路了，我使用了十幾年了，分立的，不是集成給你的功能，靈活一些就完全可以解決的嗎，電路非常簡單的，想想一下吧，不是那么死板的，靈活一定就解決問題了，其實，也就是那么簡單了。 494的3腳控制，這個是摩托羅拉資料里才有。494的確可以用3腳控制占空比。但是升壓電路貌似用3842比494要簡單哦我感覺把PFC電路里的電感換成反激電源的變壓器，這樣就能達到你的要求了。 因為這個兩個的工作狀態接近
這樣確實有一定道理，但是，輸入電容盧波小了的功率因數高，問題是，反激電源的紋波高了，沒法解決，當然，充電器，LED電源，要求不高，還是可以采用的，電路簡單。
提到3842電流峰值保護，問題是大功率的不容易穩定的，494的穩定非常好，3525的也一樣了，3845，,42的大功率比較困難，我做過。
其實，是這樣的，升壓幅度高了一些，的功率因數比較高，也可以達到0，98以上，只要輸入的盧波電容小了一些的功率因數高，不過，494現在3退電壓，3525的九腿，占空比限制0,45級與3845一樣就可以了，至于保護，干嘛那么死板呢，現在老早就已經不是一個問題了，1999年我發表了開關電源驅動保護二合一電路的論文，比較詳細，如今電路非常簡單，具體就是與D級二極管水平對比，需要電流的電壓，相應穩壓管與9014基級導通，圖騰柱輸入一低，輸出就關閉了，保護電路就是這樣完成的，不一定什么3842,45，就是學技術要活學活用嗎，不是生搬硬套了，許多人思維非常古板，不靈活，受到限制了，必須動腦筋思考思維思路，牢記活學活用的道理。我國教育的書呆子非常多呀，什么死絕對，一字不漏，最要害的就是條條框框與標準答案了。這樣能力非常非常的低了。 大功率電感廠家 |大電流電感工廠
