為何死區時間控制不了，總是會同時導通

這是boot電路是控制波形吧

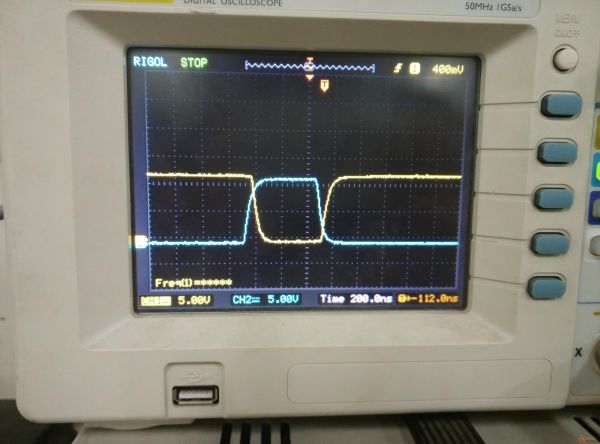

這是 3843 通過與非門驅動2110的波形圖

2110不是驅動mos管的嗎？ 對 但是2110的驅動波形就有直通部分 你是說兩個mos管會同時導通了吧

對 怎么改變死區時間的參數 都不行

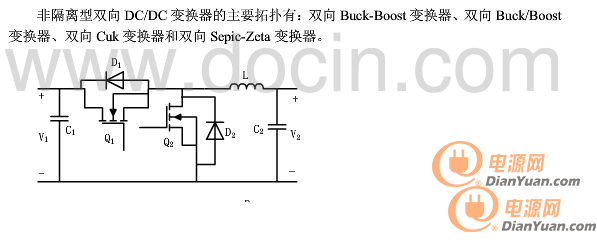

分別控制兩個mos導通不行嗎？你們還是那個非隔離型的雙向變換器的電路嗎？

是的 現在換一下驅動方案

你們是想用同步整流嗎？ 嗯呢 還是這個基本電路嗎？

基于ARM控制的單端正激雙向DC_DC變換器的設計.pdf這個里面有用到同步整流，還有相應的驅動電路，你們可以看看。 你們成功了嗎？

不做同步整流了 問一下 我ir2110 7和1沒有輸出怎么回事

這是出了什么問題 芯片確定是好的嗎，還有，看看輸入有沒有問題

好使了 帶載 就有波形了，效率97

這么高的效率，你們純粹用的非隔離雙向變換器的電路嗎？我們試了，但效率不高呀。

對的 輔助電源不記入效率

對呀，我們也沒有計入呀，但是效率上不去，你們的電感和電容的取值是多少？ 300+uh 1000uf 哦哦，你們之前的同步整流是用硬件做得還是軟件做得呀。我們打算用軟件做做，現在不知道可行不可行，不過pwm波已經做出來了，死區也可以控制。 試試就知道了 對了 我們調恒流的時候 一恒流就響 你知道這是怎么回事嗎 什么在響？電感？ 是不是電路中有什么燒掉了？ 不能燒吧，還有一組也是一恒流的時候就響。就好比如在提醒你“進入恒流工作模式”的標志音，比賽的時候不能扣分吧 只要恒流就行，比賽要求里沒有提到噪音的要求，所以應該沒有什么影響，你們是通過取樣電阻進行恒流的吧。 你們的boost的效率有97%嗎？我們的只有86%，現在在想問題出在哪里？能給點建議嗎？ boost剛做出來 效率也就95 左右 沒那么高 就是普通的電路

哥們兒，你們拿電池測試了嗎？我們拿電池放電，電池一接上 輸入為0V 怎么回事 就是電池兩端沒電壓了 單獨測試電池有20V

不行了 我要回去睡覺去 挺不住了 晚上來 加我QQ吧 3159663068 有事聯系 你們通宵聊的好嗨呀！！ 還好，你覺得boost電路效率達到92左右算好的嗎？最大可以做到多少呀？我說的是純boost電路，不加同步整流。 我覺得還好，最大的是多少我也沒有過多研究過呢 2110自帶死區時間的 可能是反相器 的延遲吧 波形有疊加， 大功率電感廠家 |大電流電感工廠
