這是簡單的建立和便宜的摩托車報警器電路可以安裝在照顧他們的摩托車被盜取。這種微小的電路可能隱藏在任何地方，不會有任何困難的布線。實際上，它適合所有的摩托車，http://www.szfpc.net/電感廠家只要他們一電電池。它不會排出這種電池雖然因為待機是電流為零。

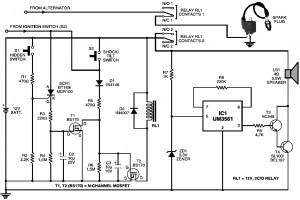

隱藏的開關S1可以是小推的開關，或者與磁鐵，或任何其他的相同的簡單的結構的簧片開關。該電路是由周圍的幾個低電壓的MOSFET配置為單穩態定時器。摩托車鑰匙S2的點火開關，而開關S3是一個傾斜開關。

摩托車鑰匙S2給T2 MOSFET的門，當接通電源。如果利用關鍵S2打開點火開關關閉時，你有15秒左右下車，摩托車，執行此功能由電阻R6，電容C3放電。此后，如果有人試圖讓摩托車上，或?qū)⑵湟苿樱瑘缶s15秒的聲音，也切斷點火電路。

在泊車過程中，隱藏的開關S1是常開，并且不會允許觸發的MOSFET T1。但是，當有人開始用摩托車點火開關S2，MOSFET T2觸發通過二極管D1和電阻R5。繼電器RL1（12V，2C / O）的吸合，報警切換（接近IC1的設計），以及以從電路中斷開的點火線圈。從火花塞的點火線圈斷開，避免產生火花。一般來說，你會發現有導線運行的發電機向點火線圈，需要路由通過繼電器RL1的N/C1聯系人之一所示電路圖。

另外，在斷開連接的線圈，聲音發生器IC UM3561（IC1）得到電源供應通過N/O2繼電器RL1接觸。這驅動的達林頓對T3和T4產生警笛的聲音通過揚聲器LS1圍繞。

啟動車輛，無論是隱藏的開關S1和點火鑰匙S2應接通。否則，報警器會鳴響。開關S1觸發器SCR1，這反過來，觸發MOSFET T1。MOSFET T1 T2 MOSFET配置為禁用運作。其結果是，MOSFET T2并不會觸發和繼電器RL1保持?jǐn)嚯姇r，取消激活的報警器和點火線圈，連接到所述電路。連接到點火線圈，可以從火花塞中產生火花。保持隱藏開關S1只向擁有者訪問，避免掠奪摩托車。 大功率電感廠家 |大電流電感工廠
