我們在這里所談論的 “未使用的運放” 不是指在芯片儲藏箱或防靜電袋中的運放；而是指在同一個封裝里面的多個運放中未被使用的部分。

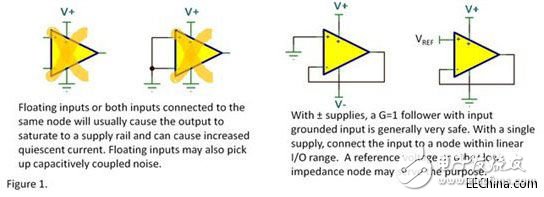

　　最好將未使用的運放連接為一個帶反饋回路的放大電路。顯而易見，單位增益緩沖電路是個很好的選擇，因為它不需要額外的器件。然后，將輸入引腳連接到線性輸入輸出范圍以內的電壓上。任何引起潛在的輸入、輸出過載的連接或開路，以及將運放放置在一個噪聲不確定的環境都是不合適的。

　　一個電路板設計方面的建議是：將未使用的運放放在適合修改的地方。在重新設計或者產品升級的時候你也許會用到它。提前做一些考慮，并將這些空余的運放在頂層和底層連接，這樣，輕微的改動就可以測試新的設計。你甚至可以為反饋元件布局，將走線連接到特定節點，這樣可以很容易地切斷。

　　另一種可以完全避免以上問題的方法是選擇一顆版本合適的運放（單運放，雙運放和四運放），OPA322就是一個例子。這樣可以設計出充分使用運放的理想布局，同時也確保了被使用的運放有相同的規格和特性。

　　對于沒有采用合適的方法來處理未使用運放的設計者來說，值得安慰的是：這些未使用的運放不太會干擾同一個封裝中正在工作的運放。雖然你也許會關心未使用運放消耗的額外電流，但你的系統不太可能因此而燒毀。大多數現代運放有獨立的偏置電流，在同一個封裝中一個溝道過載也不會影響到其它溝道。如果你的電路工作正常的話，那你大可以放輕松并在下次設計時遵循這些建議。 大功率電感廠家 |大電流電感工廠
