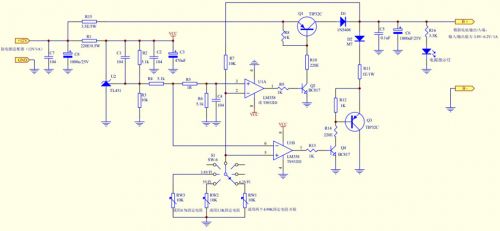

該電池采用358做電壓比較器，用作電池模擬充放電，我想，不接電池時Q3應該是斷開才對，望高手指點。
1.我用C1008取代BC817，不接電池時12V電源居然有0.8A左右的電流？
2.不接電池時U1A、U1B、Q1、Q3是什么工作狀態？
3.LM358的2腳和5腳是怎么取樣的？
圖左邊431接法很奇怪，建議接成KA短接的單獨2.5v基準，358由12v直接供電。358的2腳和5腳接的是虛擬電池端電壓采樣，跟基準電壓進行比較并控制Q1Q3的狀態，換擋+電位器可改變采樣分壓值。不接電池（非空擋）時U1A應該輸出高電平，Q1導通，U1B應該輸出低電平，Q3截止。師長好，不接電池為什么就是Q1導通，Q3截止，有沒有可能會是Q1截止，Q3導通呢？感覺怪怪的，按照你所說的，如果接上電池，Q1截止，那么電池端子那里就沒有電壓了，怎么充電呢？
不接電池是指不接右邊的B+B-端子，此時相當于線性穩壓輸出。接上模擬電池后就要根據端電壓來決定充放電狀態了，端電壓高于設定值時Q3導通模擬充電，低于設定值時Q1導通對外放電。
師長好，感謝你的解答，小菜鳥還有些問題想請你指教一下，先謝謝師長了，不知這個端電壓是3.775V還是應該在5V左右呢？看輸出端上面標明是3.8-6.2V這樣，端電壓由431控制應該是恒定的，決定充放電應該是SW-6接的電阻不同與端電壓比較輸出高低電平來控制Q1和Q3的通斷吧？
具體是由檔位開關下面的電位器來調的端電壓分壓采樣設置，而基準電壓是固定的。各檔位電位器可以先預設好，比如圖中3.8v、5v、6.2v，分別表示低、中、高電池電壓，再接通外電路來模擬不同的充放電狀態。
師長好，還有一些問題想繼續請教，就是那個431分壓電阻，算出來應該是3.775V吧？然后后面端電壓是自己設定的3.8V/5V/6.2V三個檔位充電，如果3.8V充電，SW-6接的是4.7K,端電壓也是3.8V，比較器的2.5腳是1.25V與431的基準電壓2.5V相差太遠了吧，怎么分析都感覺不對啊，還請你幫忙解答，謝謝！
2、5腳的基準電壓本來就是1.25v左右，因為前面R4、R5+R6對431的2.5v進行了分壓。原來是這樣，呵呵，多謝師長，學習了。我沒看出來R4,T5+R6對431的基準電壓進行分壓
