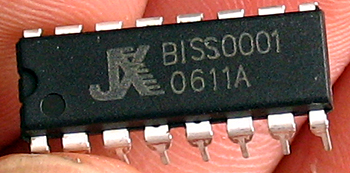

紅外熱釋電處理芯片BISS0001
BISS0001是一款具有較高性能的傳感信號處理集成電路，它配以熱釋電紅外傳感器和少量外接元器件構成被動式的熱釋電紅外開關。它能自動快速開啟各類白熾燈、熒光燈、蜂鳴器、自動門、電風扇、烘干機和自動洗手池等裝置，特別適用于企業、賓館、商場、庫房及家庭的過道、走廊等敏感區域，或用于安全區域的自動燈光、照明和報警系統。
特 點
*CMOS工藝
*數模混合
*具有獨立的高輸入阻抗運算放大器
*內部的雙向鑒幅器可有效抑制干擾
*內設延遲時間定時器和封鎖時間定時器
*采用16腳DIP封裝
管腳圖
管腳說明
引腳
名稱
I/O
功能說明
1
A
I
可重復觸發和不可重復觸發選擇端。當A為“1”時，允許重復觸發；反之，不可重復觸發
2
VO
O
控制信號輸出端。由VS的上跳變沿觸發，使Vo輸出從低電平跳變到高電平時視為有效觸發。在輸出延遲時間Tx之外和無VS的上跳變時，Vo保持低電平狀態。 大功率電感廠家 |大電流電感工廠
