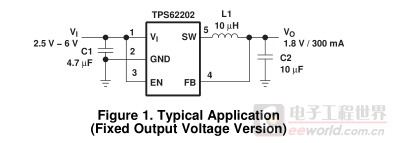

用的這個電路，在使用中發現以下問題：空載或者負載電流很小（30幾ma）時，輸出紋波會較大，5mv左右（示波器可以看到個頻率很低的尖峰），但是如果輸出電流較大（測試時直接接了個22R電阻做復雜，電流接近100ma）時，紋波反而很小，只有幾十個uV,這種情況怎么處理？是電感電容取值不合適嗎？實際使用中：輸入5.0V，電感22U，輸出電容100U+此帖出自電源技術論壇

貌似電感值太大了？TI官方電阻才2.2U

本帖最后由maychang于2017-3-312:20編輯輸出電流很小，紋波反而比較大，這是常有的事。

純電容濾波(工頻變壓器整流常見的電路)，必定是輸出電流越小，紋波越小。

電感濾波則反之，輸出電流越大，紋波越小。

原因很簡單：純電容濾波，電容與負載并聯，負載電阻越大，紋波電流流過電容的越多。

純電感濾波，電感與負載串聯，負載電阻越小，紋波電壓分到電感上的越大。

maychang發表于2017-3-312:04輸出電流很小，紋波反而比較大，這是常有的事。

純電容濾波(工頻變壓器整流常見的電路)，必定是輸出電流越...

有什么解決辦法沒有？電池供電，必須用DCDC降低功耗。

zhongrt發表于2017-3-314:29有什么解決辦法沒有？電池供電，必須用DCDC降低功耗。

猜測你的芯片已經工作于“正常”，然后“關斷”的間歇狀態。

因為你提到“示波器可以看到個頻率很低的尖峰”。

三個辦法，但不一定有效：1、加大電感量。

現在是22uH，考慮加大到47uH，甚至100uH。

此法改變了開關電源的環路響應，可能會不穩定。

2、減小電感量，用手冊推薦數值，同時加大電容量。

3、在Vo之后再加一級LC濾波。

只能說試試看。

問題是，5mV的紋波會對樓主的應用造成影響么？如果無影響就不必關心。

想進一步降低紋波，先試試加大輸出濾波，且用瓷介電容+鉭電解+鋁電解（三者容量從小到大）并聯，同時務必注意PCB的布局走線，特別是輸出采樣和濾波部分。

這類開關電源的設計要點可以去我的blog中看一篇老帖。

maychang發表于2017-3-315:18猜測你的芯片已經工作于“正常”，然后“關斷”的間歇狀態。

因為你提到“示波器可以看到個頻率很低的尖峰...

改變電感值似乎沒什么效果，直接試了100U，都聽到電感嘶叫了，手冊推薦是2.2U，手頭上沒有，但試了4.7U的，區別跟22U不大。

chunyang發表于2017-3-317:47問題是，5mV的紋波會對樓主的應用造成影響么？如果無影響就不必關心。

想進一步降低紋波，先試試加大輸出濾...

5MV有沒有影響這個不好說，也許有也許沒有，但關鍵不在這里，量產的機器，大概10-20%的機器會發生這樣的現象，而且有些重新開下機器就正常了，但還有部分是無論怎么樣都不行的。

之前這種情況都是通過更換DCDC芯片來解決，有的時候更換一次就可以了，但又的時候要反復更換幾顆才行，總覺得換芯片不是解決之道，所以才尋求解決方案。

zhongrt發表于2017-3-318:325MV有沒有影響這個不好說，也許有也許沒有，但關鍵不在這里，量產的機器，大概10-20%的機器會發生這樣的...

有沒有影響靠的是分析，會分析就好說。

部分電路如此，說明器件參數離散性臨界，這也許只是器件參數問題，也許也跟設計（主要是PCB）有關。

沒有說滿載是多大紋波電流接近100ma，紋波反而很小是多少，測量時要接近IC的管腳可以換換小ESR的濾波電容試試

TI的TPS6XXX系列的芯片，一般輕載省電模式，在輕載的時候芯片工作在VFM模式，這樣紋波很大，當負載進入到大負載的時候，芯片才進入到PWM，這個時候電壓紋波會很小。

@qwqwqw2088@chunyang該產品是一個HIFI級音頻產品。

紋波大會影響輸出的底噪、THD等參數，以及聽感等。

輕負載時紋波5MV；負載電流100MA時紋波小于0.1MV，安捷倫萬用表相同情況下測得結果，示波器也能看到明顯區別。

有沒有什么型號可以直接代替，管腳兼容。

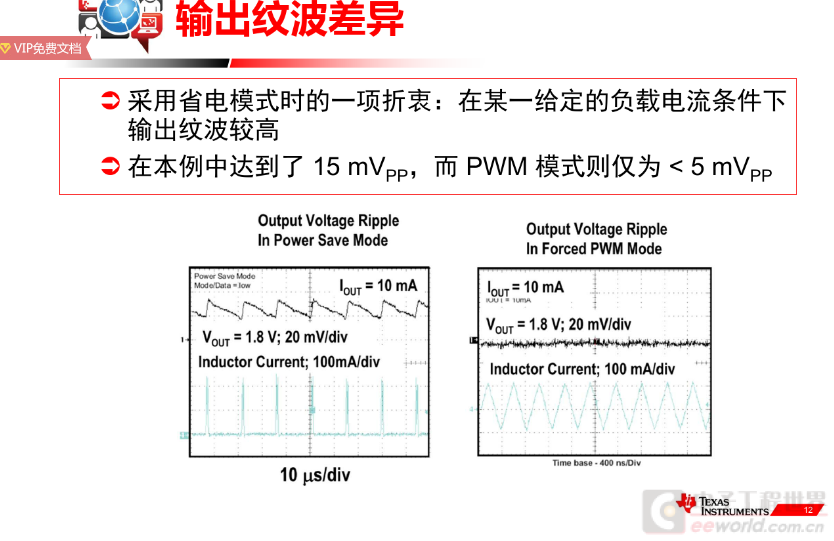

看TI的文檔，還真是因為工作在省電模式（PFM模式）下造成的。

脈寬調制(PWM)-與脈沖頻率調制(PFM).pdf(1.31MB,下載次數:57)2017-3-611:10上傳

點擊文件名下載附件

zhongrt發表于2017-3-610:14@qwqwqw2088@chunyang該產品是一個HIFI級音頻產品。

紋波大會影響輸出的底噪、THD等參數，以及聽感等。

...

居然不仔細看器件手冊啊，輕載下的工作模式不同，那就沒辦法徹底解決，必須換用合適型號的器件，去TI的官網看選型資料吧。
