近年來，LED 電子顯示屏作為一種高科技產品日益引起人們的重視。它可以實時顯示或循環播放文字、圖形和圖像信息，具有顯示方式豐富、觀賞性強、顯示內容修改方便、亮度高、顯示穩定且壽命長等多種優點，被廣泛應用于諸多領域。隨著LED 顯示屏行業的不斷發展， 人們對LED 顯示屏的控制要求越來越高，尤其是LED 顯示屏的遠程控制，傳統的單個LED 顯示屏的控制已經很難滿足多個LED 顯示屏的應用場合。
目前，校園內的LED 公告板的使用越來越多，http://www.ruishen.net.cn/片式電感器用于各類通知的宣傳和傳播，但其控制仍是以單塊LED 公告板控制為主流，操作和更新顯示屏信息十分不方便。在這種背景下，本設計對目前校園內的LED 公告板系統進行研究和改進，在原有的LED 公告板基礎上加入了ZigBee 收發模塊，設計了一個基于ARM器件，使用了觸摸屏技術和ZigBee 無線傳輸技術的校園LED 公告板系統。

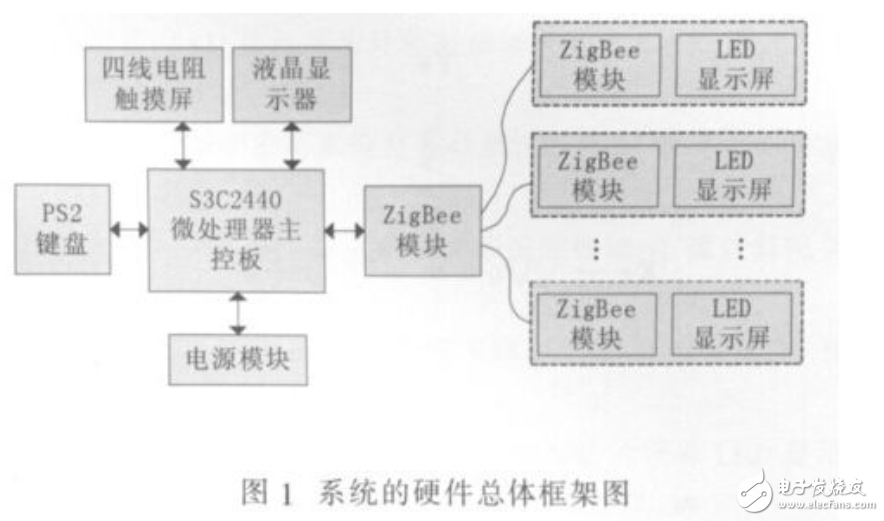

控制系統的硬件設計
S3C2440 處理器主控板模塊
在此硬件平臺上嵌入Linux 實時操作系統，進行校園整個LED 公告板系統的管理和控制。S3C2440 芯片支持觸摸屏接口，其包含觸摸屏控制器、四個外部晶體管，還有一繞行電感個外部電壓源。觸摸屏接口控制，選擇控制信號（nYPON、YMON、nXPON、XMON）和模擬引腳與觸摸屏面板的引腳和外部晶體管相連。
PS2 鍵盤模塊

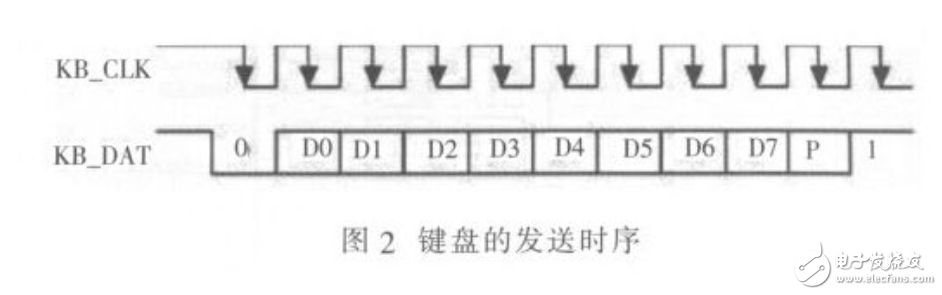

PS2 鍵盤傳輸協議是以下面的數據格式進行數據傳輸的：1 個起始位（總是邏輯0），8 個數據位（低位在前），1 個奇偶校驗位（奇校驗），1 個停止位（總是邏輯1），1 個應答位（僅用于在主機對設備的通信中）。鍵盤的發送時序如圖2 所示。
四線電阻式觸摸屏模塊
四線電阻式觸摸屏是電阻式觸摸屏中應用最廣、最普及的一種。其結構由下線路導電ITO 層和上線路導電ITO 層組成，中間由細微絕緣點隔開。當觸摸屏表面無壓力時，上下線路成開路狀態；一旦有壓力施加到觸摸屏上，上下線路導通，控制器通過下線路導電ITO 層在X 坐標方向上施加驅動電壓， 通過上線路導電ITO 層上的探針偵測X 方向上的電壓， 由此推算出觸點的X 坐標，通過控制器改變施加電壓的方向，同理可測出觸點的Y 坐標，從而明確觸點的位置。其等效電路如圖3 所示。

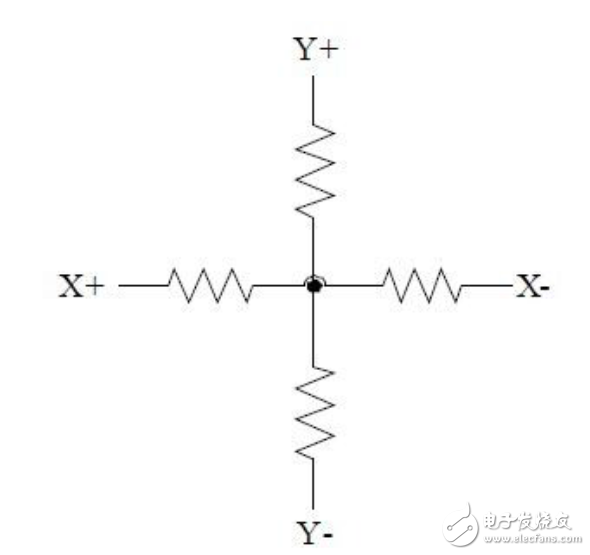

圖3 四線電阻式觸摸屏的等效電路。
ZigBee 無線傳輸模塊
ZigBee 通信模塊選用順舟科技的SZ05 模塊，處理器與通信模塊通過RT1_TX 和RT1_RX 引腳連接，在叫號終端中應用的通信模塊選用終端節點工作模式（即把通信模塊上的DS 引腳接地）。ZigBee 無線傳輸模塊與主控制板的連接如圖4 所示。

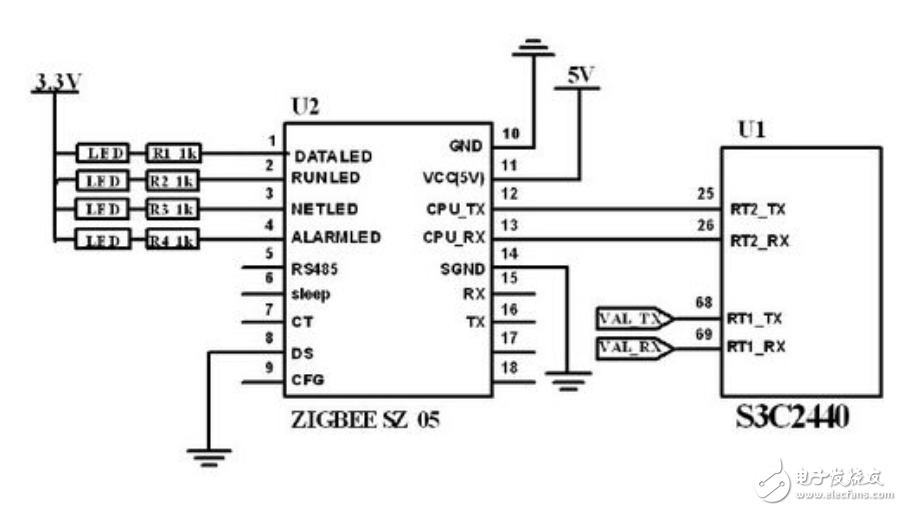

圖4 ZigBee 無線模塊與主控制電路連接圖。
這里ZigBee 構成一個星型網的網絡類型， 發送模式設置為主從模式，波特率選擇為9600，數據位設置為8+0+1.使用ZigBee 無線傳輸模塊實現無線數據顯示信息傳遞與更新， 避免了使用基于中國移動通信運營商的GSM/GPRS 通信網絡的數據傳輸而帶來在信息更新時的額外開銷費用。
