引 言
無繩電話CT(Cordless telephone)是連接市內交換網用戶端的低功率雙工無線電話。一般無繩電話具備普通電話的所有功能，如重?fù)堋和！鞌唷⒚馓帷⒂洃浀取５捎跓o(wú)繩電話手座機之間為無線接續，這又決定了它具有一些普通電話所不具備的特點，如信道轉換、身份 識別等。
國外主要發達國家均投入大量人力、物力積極進行無繩電話的開發研制，并迅速投入商用，短短十幾年內已由CT-0發展到CT-3;從模擬發展到數字;從室內發展到室外公用;由單區制發展到多區制，且可進行越區交換、漫游通信等。多頻道掃描無繩電話(CT-1)，國外 發達國家80年代中期就開電感廠家始商用，并得到迅猛發展。
1 系統框圖及原理
CT-1系統通常由一個座機和一個手機組成，座機與手機之間使用多頻道接續方式建立無線 信號連接，工作方式為異頻雙工。
現國際規定的無繩電話手座機發射頻率為48/45 MHz，共10個信道，由于外界電磁干擾，可能某些信道通訊效果不佳，使用者在使用過程中可以通過信道轉換來一體成型電感選擇最佳通道。身份識別功能在無繩電話中非常重要，早期的無繩電話由于沒采用單片機控制，常常造成電話被盜打，而在單片機系統中，只要采取手座機設定密碼就可以較好的解決這個問題。本系統采用 16位密碼，密碼個數達64 K，從而使系統安全性大大提高。
對照座機系統框圖(圖1)，可知座機MCU涉及的主要功能是：(1)接收控制碼。該控制碼由手機MCU發出，經手機調制、發射，座機接收鑒頻后經過濾波、整形處理輸入座機MCU。(2)發送控制碼。該控制碼由座機MCU輸出，經座機調制、發射給手機接收。(3)雙鎖相回路(DPLL) 控制。對鎖相回路進行初始化、傳送鎖相數據(決定系統射頻頻點)、實現射頻信道選擇功能。(4)雙音頻產生器。實際上為MCU中一個DTMF(雙音多頻)子程序。作為民用產品，要求大批量、低成本、高質量，需要采取各種措施降低成本。事實上已有成熟的、本身帶有硬件DTMF 發生器的單片機產品，但售價較高。而采用軟件產生DTMF信號，則可以采用普通的通用MCU 實現同樣功能。(5)振鈴檢測。檢測是否有鈴流從市話網內傳來。(6)繼電器控制。用于控制線路摘機和脈沖撥號。(7)其他信號發生及信號控制。諸如信道號顯示控制、發射電路電源控制、發送回路和接收回路音頻閉音控制、脈沖/雙音多頻撥號方式轉換控制等。
手機系統框圖和座機類似，不同之處在于手機特有的一些模塊。其共模電感器MCU涉及的主要功能除對應上述座機的1，2，3項外，還包括手機電源控制、鍵盤掃描控制、手機振鈴信號發生、各種LED控制(通話指示、低壓指示)、充電檢測、電池低壓檢測等。

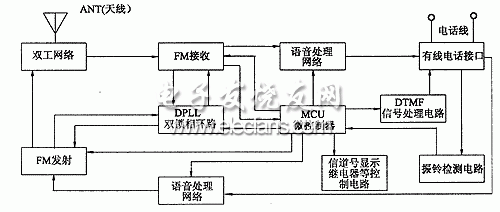

圖1 座機方框圖
本文簡要說明手、座機都具有的兩個模塊。一個是語音處理網絡，該網絡包括音頻濾波器和壓擴器兩部分，前者通常由運放(如LM324)組成二階低通網絡，后者采用TA3 1101集成塊;另一個為DPLL雙鎖相回路，本文采用MC145162集成塊，該集成塊為通用可編程 雙鎖相環，主要用于CT-1產品。
2 單片機COP840C簡介
和一般工業控制系統不 同，無繩電話系統作為民用產品要求低成本，而作為移動通信產品又要求功耗小、工作電壓低。作者采用了美國國扁平型電感家半導體公司(NS)的COP840C單片機，它具有成本低(適合民用產品) 、功耗小(適合手持機)等特點。下面對其作簡要介紹。
COP840C為NS公司生產的8位微控制 器，貼片電感器其主要特性為：8位CMOS處理器;低功耗、全靜態;I/O和寄存器被映射到數據內存地址空間;2 KROM，128 ByteRAM和23個I/O口;可變、軟件可重設置I/O;16位通用時鐘，帶一個相關的16位自動重裝載/捕捉寄存器;時鐘工作三種模式：①PWM;②外事件記數;③ 獨立的捕獲寄存器;三個中斷源：外中斷、時鐘中斷和軟件陷阱中斷。詳細性能，可參看NS 公司相關手冊。
3 接口電路
作為民用通訊產品的無繩電話無論是接口電路還是整個系統設計都與一般工業控制系統有很大差別。其差別主要體現在：(1)接口電路并不復雜也不允許復雜，特別是作為移動通訊手機，其體積、重量、耗電等都有著嚴格的要求，所以接口設計力求簡潔。(2)由于整個電路系統是模、數混合系統，所以在有些場合對信號處理如信令的整形、 濾波要求特別嚴格。 大功率電感廠家 |大電流電感工廠
