對以往電子血壓計的不足，介紹了一種基于可編程片上系統(SOPC)的智能電子血壓計的設計，血壓測量的方法采用基于充氣過程的示波法。該系統采用Cyclone II系列低成本FPGA，并嵌NNIOS II軟核作為核心處理器，可以完成自動測量血壓、信息顯示、數據存儲、查看和刪除歷史數據等功能。由于采用了FPGA，從而簡化了電路的設計，提高了系統的可靠性和穩定性，并且使系統具有較強的可擴展性，有利于系統的升級。

血壓是反映心血管系統狀態的重要生理參數，合適的血壓是維持人體正常新陳代謝的必要條件。隨著人民生活水平的不斷提高以及城市老齡化程度的提高，人們自我保健意識逐漸增強，電子血壓計具有低成本、小型化、自動化程度高等優點，如今已作為家庭必備的保健用品，倍受人們的青睞。SOPC(可編程片上系統)是 Altera公司提出的一種靈模壓電感器活、高效的SOC解決方案。用可編程邏輯技術把整個系統放到一塊硅片上，稱作SOPC。它可以將MCU、DSP和FPGA完美結合，有非常好的發展前景。

1 人體血壓測量原理

1．1血壓測量

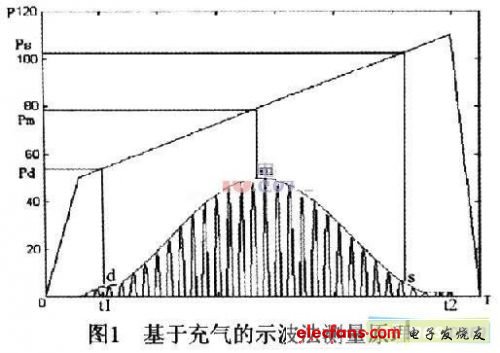

血壓測量方法有很多，最常用的無創血壓測量方法為柯氏音法和示波法。本文設計所采用的是基于充氣的示波法。基于示波法的充氣測量恰好是放氣測量的逆過程，如圖1所示，在壓力增加(充氣)過程中，檢測靜壓力和袖帶內氣體的振蕩波，振蕩波起源于血管壁的搏動。壓力較小時，在袖帶靜壓力小于舒張壓Pd之前，動脈管壁在舒張期已充分擴展，管壁剛性增加，因而波幅維持在較小的水平。隨著壓力的增加，當袖帶壓力高于收縮壓Ps時，動脈被壓閉，此時因近端脈搏的沖擊而呈現細小的振蕩波；當袖帶靜壓等于平均壓時，波幅達到最大值；振蕩波的包絡線所對應的袖帶靜壓力就間接地反映了動脈血壓。

1．2 心率計電電感器生產感生產廠家算

心率指心臟每分鐘搏動的次數，由于心臟與脈搏搏動一致，所以在測量血壓的同時可以測得心率。心率的測定關鍵判斷脈搏波的峰值，然后根據在一定時間內測定有多少個脈搏波，從而計算出心率。

2 SOPC系統的硬件設計

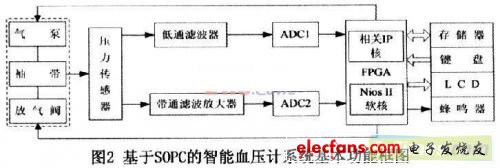

SOPC系統的硬件設計框圖如圖2所示。

2．1 SOPC系統電路

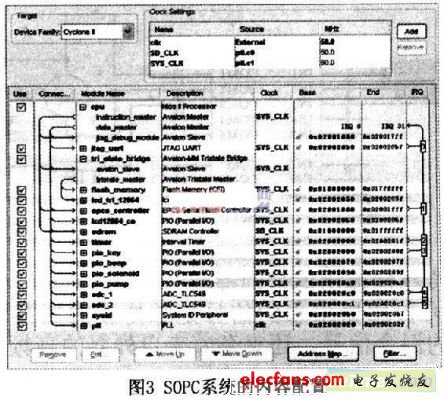

該部分電路由FPGA芯片、存儲器以及其他外圍元件組成，是信號處理的核心部分。由SOPC Builder硬件開發環境構建包括CPU、存儲器接口和I／O外設的嵌入式微處理器系統。完成系統設計后，可以用SOPC Builder來生成系統。下圖為在SOPC Builder中構建的系統內容配置。

SOPC系統中添加了EPCS設備控制器核，這樣做的目的是電感器的原理做到充分利用系統資源，將FPGA的配置數據以及Nios II的軟件程序固化到EPCS芯片中，為Flash芯片節省出更多的空間來存儲測量結果。這時Nios II處理器的復位地址要設置為EPCS控制器的基地址，當系統復位后固化到EPCS芯片中的程序將自動下載到SDRAM中運行。

圖4為由SOPC Builder硬件開發環境生成的SOPC系統的頂層模塊圖。

2．2 壓力測量電路

2．2．1 壓力傳感器選型

本設計的壓力傳感器選擇的是Motorola公司生產的MPXV5050GP壓力傳感器。其內部含有信號運放，具有信號調節大電流電感功能，有良好的線性度，可以直接將動脈血液對血管壁的壓力轉換為0．2～4．7V的電信號，對應的血壓值為0～375mmHg，與血壓計的設計要求非常匹配。

2．2．2 驅動電路的設計

控制氣泵和電磁閥工作的信號是由FPGA發出的，氣泵需要的工作驅動電流為450mA，電磁閥為75mA，而FPGA的數字I／O輸出電流不能滿足要求。因此，為給氣泵和電磁閥提供合適的驅動電流，采用達林頓管陣列ULN2803驅動電路來驅動氣泵和電磁閥工作。ULN2803可輸出500mA的電流，分別利用ULN2803的第一路、第二路來驅動電磁閥和氣泵，第三路驅動一個LED用來指示脈搏波信號。如圖5所示。 大功率電感廠家 |大電流電感工廠
