介紹Dallas公司的兩線數字溫度傳感器/實時時鐘芯片DS1629的特點和結構原理，詳細討論了DS1629在溫度表/計時器中的應用設計，并指出了在實際應用設計中應注意的問題。
關鍵詞：DS1629；兩線總線；數字多用表；單片機
Design of Digital Multifunctional Meter Based on Microcontroll廣州電感廠e r
LI Guohou, YANG Qingjie, CHEN Yanfeng
(Henan Institute of Science and Technology, Xinxiang 453003, China)
Key words: DS1629; twowire bus; digital multifunctional meter; microcontroller
1DS1629的結構特性與工作原理
DS1629是專為溫度的數字化測量而設計的一種芯片，同時還兼有實時時鐘/日歷的功能。DS1629的寬電源范圍和極小的功
塑封電感器耗非常適合于電池供電的應用環境。其時鐘功能可以是12小時或者24小時的模式，且在12小時的模式下帶有AM/PM指示。當溫度達到或超過程序設定的上限TH或者時間到達程序設定的時刻時，芯片就產生漏極開路的報警輸出。
DS1629由數字溫度傳感器、實時時鐘、兩線串行接口、數據寄存器、溫度和時鐘報警比較器及時鐘分頻器和緩沖器6個部分組成。
由制造商標定的溫度傳感器無需外部器件。芯片一上電就開始進行溫度轉換，并隨后連續進行轉換。主機(通常為單片機)可以周期性地讀取溫度寄存器中最新轉換的溫度值，并且由于轉換是在“后臺”進行的，讀數據并不影響轉換的過程。主機可以修改芯片的配置，如上電后并不立即開始轉換和連續轉換模式，這樣對于要求省電的場合很有益處。實時時鐘/日歷提供秒、分、時、星期、日期、月、年的BCD數值，這需要內部的振蕩器/分頻器和外部的32.768kHz的晶振。不足31天的月份則在月底自動調整，閏年的補償直到2100年。實時時鐘可以通過清除時鐘寄存器中的控制位而關閉。通過讀/寫時鐘寄存器或者時鐘報警寄存器可以關閉時鐘報警輸出。
二進制數據的讀/寫通過兩線總線進行，高位在前，每個寄存器的訪問都采用8位的命令協議。芯片各個引腳的功能如表1所示。
2.1硬件設計

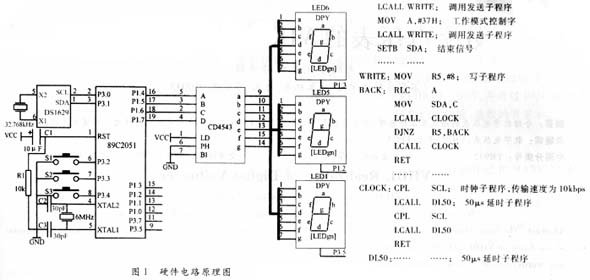

從前面的討論可以看出，DS1629兼有數字溫度傳感器和實時時鐘/日歷的功能，工作電壓為2.2～5.5V，因而可將其與單片機結合起來設計出帶有數字鐘功能的數字溫度表。單片機采用AT89C2051，封裝為20DIP，工作電壓范圍是2.7～5.5V。顯示部分采用6位數碼管來顯示時間、日期或溫度等數據。為了簡化電路，減少芯片，降低功耗，顯示部分采用動態循環掃描的方式，由一片4～7段譯碼器CD4543驅動。CD4543的工作電壓為3～1模壓電感8V，整個電路采用兩節干電池供電，系統的硬件構成如圖1所示。圖中，DS1629的SCL與SDA端分別接單片機的P3.0和P3.1，R1和C1構成上電自動復位電路，P3.2～P3.4接 3個按鍵，C2、C3及6MHz晶振構成振蕩電路，P3.5、P3.7、P1.0～P1.3分別接6位數碼管的公共端(圖中3個數碼管LED2～LED4沒有畫出)作為位選信號，P1.4～P1.7接CD4543的BCD碼輸入端，6個數碼管的數據輸入端a～g都并接到CD4543的數據輸出端a～g。
數字表的功能包括電感廠家溫度的測量顯示和時鐘兩個方面，因而在軟件設計中應同時考慮。溫度表和時鐘功能由按鍵S3選擇，上電后的默認狀態為自動顯示測量的溫度，按一下S3則切換到時間顯示電感生產，再按一下又返回到溫度顯示。默認狀態下按鍵S2為秒表功能鍵，按1次開始計時，按兩次停止計時，按3次則清0，再按則返回到初始狀態。默認狀態下按鍵S1為調整時間的功能鍵，按1次S1設定小時，此時S2為加1鍵，按1次小時加1，S3為減1鍵，按1次小時減1；按2次S1設定分鐘，此時S2、S3的作用同前；按3次S1則返回到初始狀態。根據這些功能，軟件設計由初始化、功能鍵處理、時間顯示、溫度測量及顯示等幾個部分組成。初始化部分完成單片機中斷、定時器、片內存儲單元和DS1629的初始配置；功能鍵處理部分則進行鍵盤的掃描及相應的處理；時間及溫度顯示則是讀取DS1629的時間和溫度參數，進行轉換后送出顯示。下面給出單片機對DS1629操作的程序段，假定單片機的P3.1接SDA，P3.0接SCL，設定DS1629的工作模式為單次轉換模式，禁止時鐘輸出，對溫度及時鐘均為高電平報警，則相應的程序段如下：
