1引言
MAX9736A/B是通用D類揚聲器放大器，無需濾波的集成擴展頻譜調節器，省去昂貴且大體積的LC濾波器，從而降低EMI和BOM成本。寬范圍的單電源電壓(8~28V)允許便攜式應用中電池直接供電。優異的千位恢復特性消除了D類放大器偽過載時產生的可聞噪聲。該器件適用于TV、電話會議、PC、塢站或任何需要低成本、高效率放大器應用。這里給出一種基于D類音頻放大器MAX9736A/B的MP3播放器設計方案。
2系統設計結構

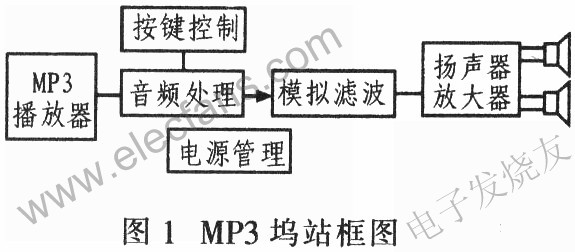

圖1為MP3塢站(dockingstaTIon)框圖。該系統設計安裝在一個精心設計的盒子內，包含了所有電子元器件和揚聲器。整個系統只需要一個外部電源和信號源。兩個2英寸揚聲器用于左、右聲道，一個5英寸揚聲器用于重低音。一片MAX9736B工作在立體聲模式，用于驅動左，右聲道：另一片MAX9736A工作在單聲道模式，用于驅動重低音聲道。
3系統硬件電路設計

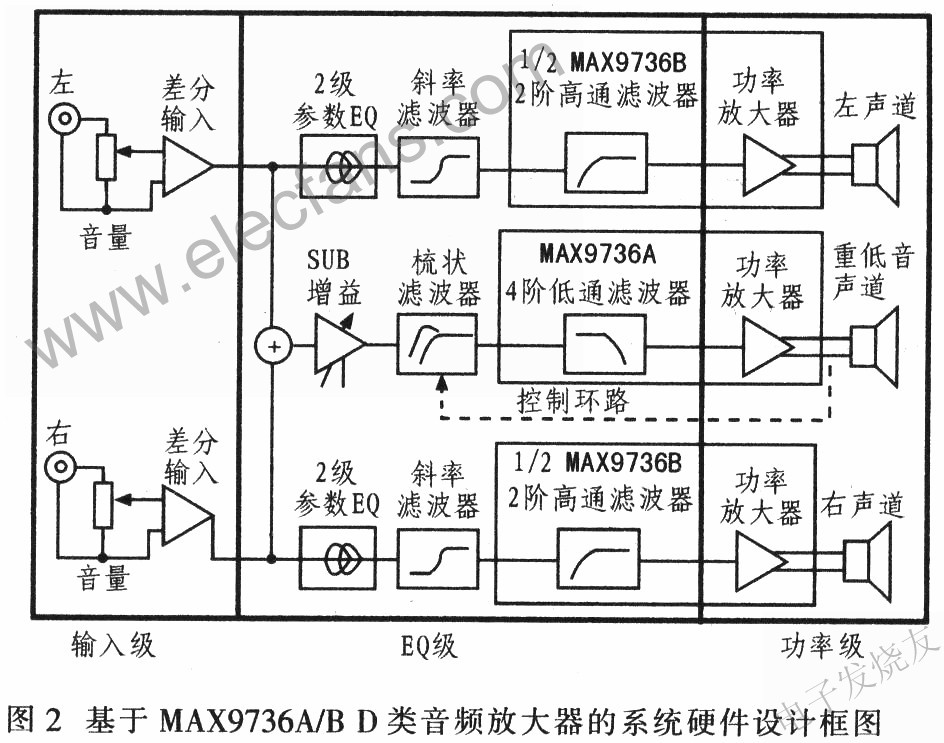

該系統硬件電路設計有左，右聲道和重低音聲道兩部分。每部分包括輸入級、EQ級和功率級，如圖2所示。
3.1輸入級
左/右聲道和重低音聲道的輸入級相同。立體聲、對數抽頭電位器用作音量控制，用于調節前置放大器的信號。為避免地回路干擾，輸入級采用差分形式，RCA輸入連接器沒有直接連接到系統地。利用一振蕩電感器只100Ω的電阻來降低共模電壓：MAX4234提供2倍增益并將差分信號轉換成單端輸出。輸入級的輸出以VREF為參考，該電壓是功率放大器MAX9736A的參差模電感器考電壓，利用MAX4234緩沖。
3.2EQ級

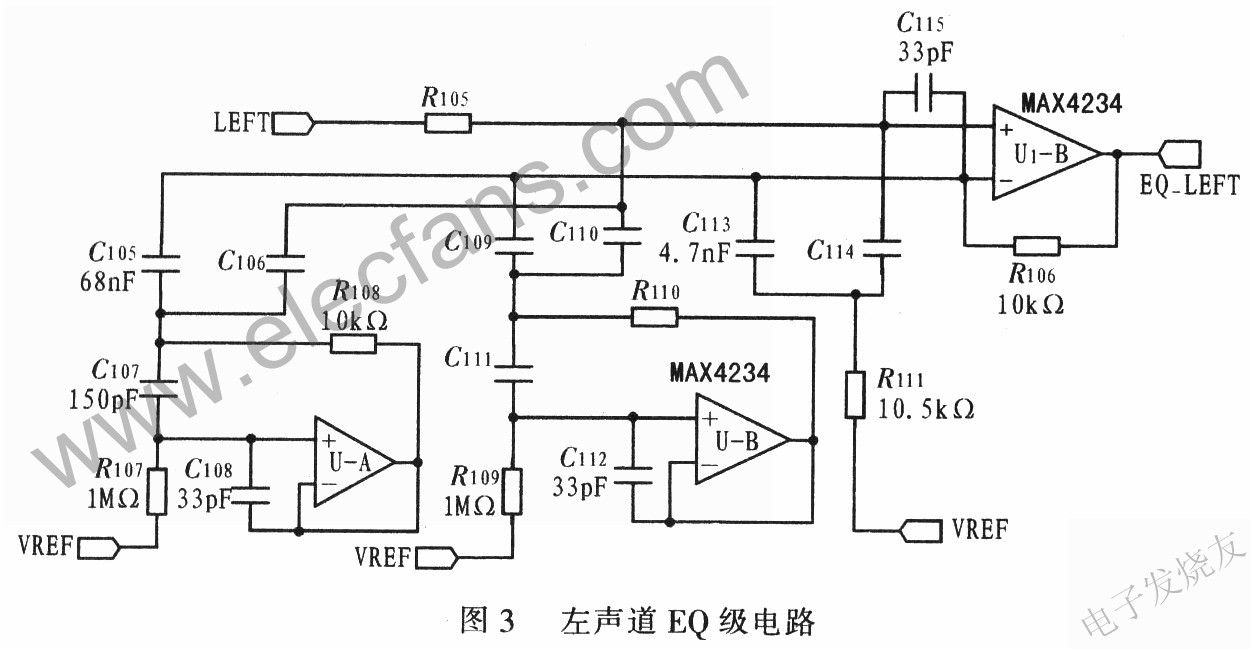

輸入級之后，左/右聲道信號進入兩級參量EQ電路，電路分別位于左/右聲道附近。每路參量EQ使用一個運放回轉器模擬LC串聯諧振電路中的電感。串聯電路兩接入點實現衰減或放大，這些接入點通過兩只電容實現。圖3為左聲道EQ級電路。圖中，電容C105和C106是左聲道的第一級參量EQ，是左聲道的提升和衰減節點。如果只使用C106(沒有連接C105)，諧振電路與串聯電阻R105(10kΩ)組成一個分壓器，對諧振頻率信號進行衰減。相反，如果只使用C105則降低反饋，使諧振頻率信號提升。如果兩只電容都不使用，則該部分電路禁用。
諧振頻率f0由式(1)計算可得：
加入第三級EQ電路實現傾斜型濾波，只需RC元件即可：電容C113，用于提升，C114用于衰減和電阻R111。
作為立體聲D類放大器MAX9736在輸入級還集成有兩個運算放大器，用于通用濾波器，該系統設計利用這兩個運算放大器為左/右聲道構建2階高通濾波器。運算放大器提供反相輸入端和輸出端，可以搭建多反饋反相濾波器。
3.3功率級
該系統設計可提供3個通道的揚聲器功率放大器。MAX9736B用于立體聲模式，驅動左、右聲道揚聲器，能夠為4Ω揚聲器提供2×11W功率。MAX9736A配置為單聲道模式，用于第三個聲道，驅動重低音放大器。

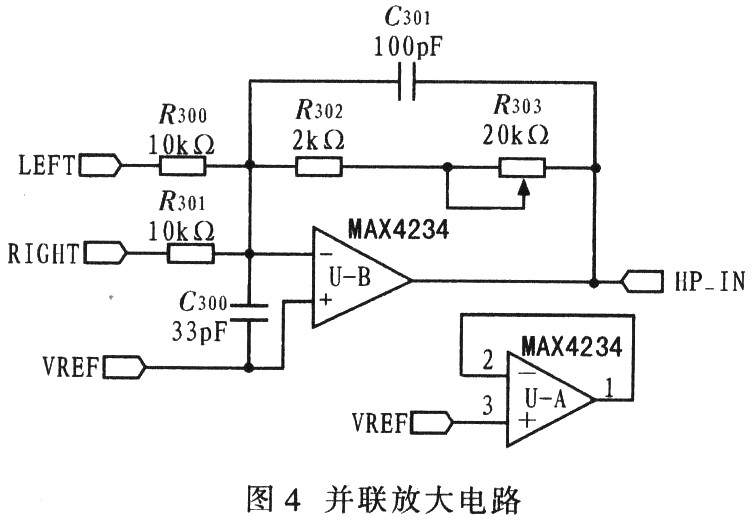

單聲道模式下，MAX9736A的兩個D類放大器輸出并聯，提供更大的輸出功率。單聲道重低音為4Ω揚聲器提供30W功率(VDD=19V)。重低音聲道的輸入級與左/右聲道的輸入級相同。輸人級之后，左/右聲道信號通過MAX4234(工字電感U-A)和(U-B)疊加，提供單聲道重低音揚聲器的驅動。R303在疊加放大器設置重低音揚聲器的增益，如圖4所示。
圖5為重低音揚聲器電路。為了將平坦的頻響特性擴展到極低頻率，該系統為重低音揚聲器提供6階濾波電路。在開孔揚聲器4階高通插件電感頻響的基礎上增加2階有源高通濾波器。MAX4234為重低音揚聲器提供同相Sallen-Key2階高通濾波。 大功率電感廠家 |大電流電感工廠
