0 引言
隨著數字電子技術的普及，廣播領域的數字信號也逐步取代了傳統的模擬信號。近年來，隨著DSP技術的普及和高性能DSP芯片的出現，DSP已越來越多地被廣大的工程師所接受，并被越來越廣泛地應用于語音處理、圖像處理、模式識別及工業控制等各個領域，并已日益顯示出其巨大的優越性。DSP可利用專門或通用的數字信號處理技術，以數字計算的方法對信號進行處理，具有處理速度快、靈活、精確、抗干擾能力強、體積小及可靠性高等優點，可以滿足對信號快速、精確、實時處理及控制的要求。
1 ADSP-BF533芯片簡介
ADSP-BF533處理器是Blackfin系列中的高性能產品，專門針對多媒體(特別是視頻處理)和通信方面的各種應用。該處理器內核包功率電感含2個16位乘法器(MAC)，2個40位的累加器，2個40位的ALU，4個視頻ALU和1個40位移位器。BF533內核的工作時鐘高達600MHz，運算單元可處理來自寄存器組的8位、16位或者32位數據。
Blackfin處理器這種體系結構將藝術級的dual-MAC信號處理引擎、簡潔的RISC式微處理器指令集的優點以及單指令多數據(SIMD)多媒體能力結合起來，從而形成了一套獨特的指令集結構。
該處理器包含豐富的外設，可通過不同的高速寬帶總線與內核相連，從而使系統不但配置靈活而且具有極好的性能。通用外設如UART、帶有PWM (脈沖寬度調制)和脈沖測量能力的定時器、通用的I／O標志引腳、以及一個實時時鐘和一個“看門狗”定時器。
該處理器有多個獨立的DMA控制器，能夠以最小的處理器內核開工字電感器銷完成自動的數據傳輸。DMA傳輸可以發生在ADSP-BF533處理器的內部存儲器和任何有DMA能力的外設之間。此外，DMA傳輸也可以在任何有DMA能力的外設和已連接到外部存儲器接口的外部設備之間完成(包括SDRAM控制器、異步存儲器控制器)。具有DMA傳輸能力的外設包括SPORTS、SPI端口、UART和PPI端口。每個獨立的共模電感有DMA能力的外設至少有一個專用DMA通道。
BF533處理器有16個雙向通用可編程I／O引腳(PF15-0)。每一個可編程引腳都能通過編程標志控制寄存器、標志狀態寄存器和標志中斷寄存器被獨立控制。每個獨立的PFx引腳都可為處理器提供中斷。與用于設置和清除標志的2個標志控制寄存器類似，一個標志屏蔽寄存器可通過設置相應的位來使能中斷，另一個標志屏蔽寄存器大電流電感則通過清除相應的位來禁止中斷功能。當PFx引腳定義為輸入時，能夠設置為產生硬件中斷；定義為輸出時，能夠設置為軟件中斷觸發。標志中斷敏感寄存器可用于規定每個PFx引腳是電平還是邊沿敏感，如果是邊沿敏感，還規定是僅上升沿敏感，還是信號的上升沿和下降沿都敏感。
該處理器提供有1個全雙工的通用異步接收／發送(UART)端口，它與PC標準的UART完全兼容。UART端口可為其它外設或主機提供一個簡化的UART接口，可支持全雙工、有DMA能力的異步串行數據傳輸。UART端口支持5～8個數據位、1或2個停止位以及無校驗、奇校驗、偶校驗位。UART端口的波特率、串行數據格式、錯誤代碼的產生和狀態及中斷均可編程。
該處理器包含有一個32位定時器，可用于執行軟件的“看門狗”功能。軟件“看門狗”可以提高系統的可靠性，如果在軟件復位前定時器溢出，軟件“看門狗”則可通過產生一個硬件復位、不可屏蔽中斷(NMI)或通用中斷來強迫處理器進人一個已知狀態。
2 系統硬件設計

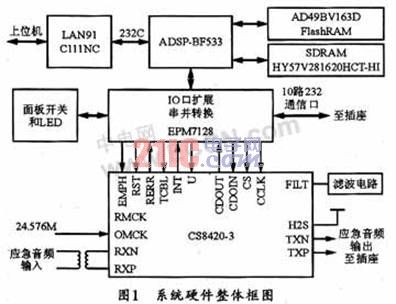

該系統設計是以ADSP-BF533為核心的音頻信號處理系統，其主要硬件單元有ADSP-BF533、flash、SDRAM、總線接口、以及電源、時鐘、JTAG調制器。此外還有CPLD芯片輔助處理。該系統的電源模塊選用TPS70302，外圍設備有不同的RC值，以構成不同的電壓，這里需要產生3.3V和1.2V兩種電壓，此外，還有JTAG調試端口。整個處理器系統的硬件框圖如圖1所示。
2.1 SDRAM存儲器

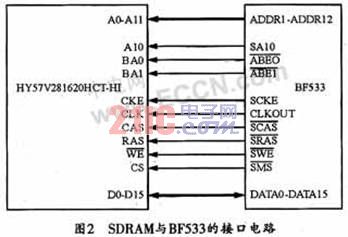

SDRAM存儲器選用HY57V281620，其存儲容量為4×2 Mx16位(16MB)，工作電壓為3.3 V，具有16位數據寬度，可以滿足存儲要求。HY57V281620的時鐘由DSP的系統時鐘提供。數據總線D[15：0]連接到DSP的16位數據總線。其接口電路連接如圖2所示。
2.2 外部FLASH
由于BF-533內部的存儲容量有限，因此必須外接FLASH以用于存儲程序，F(xiàn)LASH芯片可選用AT49BV322AT，每次上電復位后，BF-533首先將FLASH共模電感器中的程序引導到內核中，其電路連接如圖3所示。 大功率電感廠家 |大電流電感工廠
