可以根據輸入電壓的改變來改變555振蕩頻率，從而改變閃光燈的閃爍頻率。

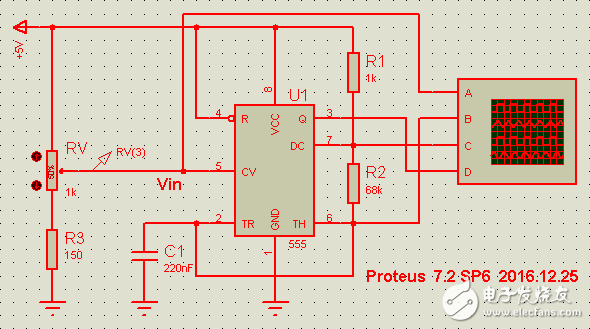

2016.12.25??Proteus 7.2 SP6

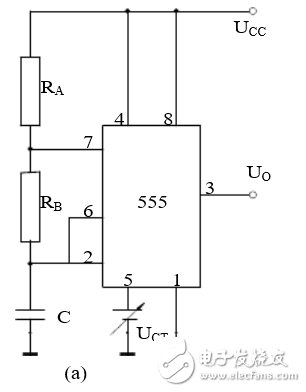

利用555的最簡單的壓控多諧振蕩器，就是控制其5腳的電壓了。

外部電壓控制電壓Vin強制地改變了內部原有的 2VCC/3 電壓端，555內部兩個比較器的參考電壓就發生
了變化，即原有的閥值電壓VTH和VTR被改變了。
新的閥值電壓：
　　　　Vth = Vin
　　　　Vtr = 1/2 Vin

兩個新的閥值電壓的比值 Vth/Vtr 同原有的閥值電壓的比值 VTH/VTR 相等，沒有發生變化，所以定時
電容的放電時間，即3腳輸出低電平寬度不變。

由于新的閥值電壓比原來的閥值電壓要低，所以定時電容C1充電到新的閥值電壓用時要比原來的用時短。
故當5腳加上低于 2Vcc/3 的控制電壓后，會使3腳輸出正電平寬度減少，周期縮短，頻率升高；
反之，由于新的閥值電壓比原來的閥值電壓高，故定時電容C1充電到新的閥值電壓用時比原來的用時長。
所以，5腳加上高于 2Vcc/3 的控制電壓后，會使3腳輸出正電平寬度增加，周期加長，頻率降低。

當 Vin = 2VCC/3 時，該振蕩器輸出的脈沖頻率為
　　 f = 1/T
　　　 = 1/[ In2(R1 + 2R2)C1 ]

這個沒有? ?? ?? ?? ?? ???

請問一下，可以把電路中的電阻改成三極管或者加一個三極管可以實現電壓改變使頻率改變嗎？

具體應用電路具體分析

夏至無漣 發表于 2016-12-25 22:04
請問一下，可以把電路中的電阻改成三極管或者加一個三極管可以實現電壓改變使頻率改變嗎？

王棟春 發表于 2016-12-25 21:36
這個沒有

請問一下，用這個電路圖可以實現電壓改變，頻率改變嗎？他的電流時怎樣流動的？新人一枚，看不懂，麻煩了，謝謝！

JQ_Lin 發表于 2016-12-26 19:34
這個可以有。

王棟春 發表于 2016-12-26 20:21
還望壇友賜教??多謝

本帖最后由 JQ_Lin 于 2016-12-26 22:44 編輯

JQ_Lin 發表于 2016-12-26 22:29
2016.12.25??Proteus 7.2 SP6
利用555的最簡單的壓控多諧振蕩器，就是控制其5腳的電壓了。

請問一下，如果我需要接一個閃光燈，電路圖是這樣的嗎？

夏至無漣 發表于 2016-12-27 10:46
請問一下，如果我需要接一個閃光燈，電路圖是這樣的嗎？

這種問題多看書吧

應該可以，它形成了振蕩器輸出方波，只是頻率要調整到眼睛視覺頻率內。
