各位大神 圖中是兩個5V-3.3V 電平轉換電路??左邊是 5V轉3.3V? ???右邊是3.3轉5V? ?為什么右邊的電路輸出高電平才2.6V

本帖最后由 nealcc 于 2016-12-23 13:06 編輯

右邊電路有問題、、
輸入3.3V高電平的時候，由于2k電阻有負反饋作用。輸出怎么也不會超過 3.3-Vbe壓降！

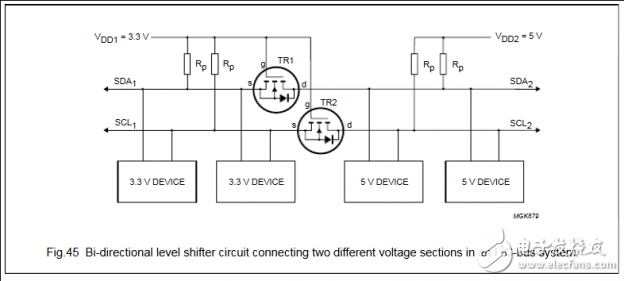

3.3 轉5V 參照下面這個電路的其中一路吧。

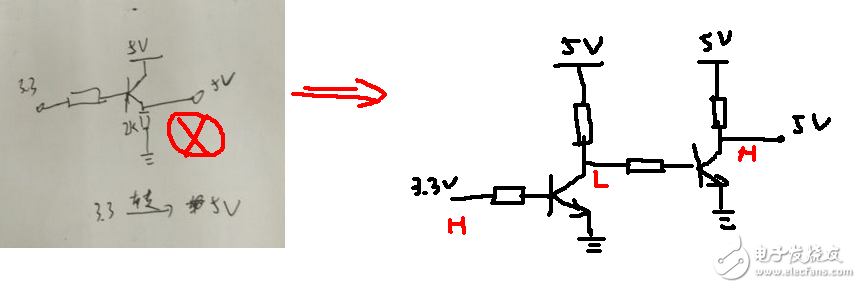

如果你非要用三極管來玩

順便求教??比較好的3.3轉5V電平轉換電路??SPI頻率 50K

導通時Vbe=0.7

C極電阻加大或B極電阻減小。

右圖存在3.3端過壓風險！

victorzhi 發表于 2016-12-22 13:41
C極電阻加大或B極電阻減小。

victorzhi 發表于 2016-12-22 13:43
右圖存在3.3端過壓風險！

你的三極管是PNP的還NPN的？5V接的是哪個極？
如果你用NPN三極管，那一定輸不出5V？建議用MOS管搭建，可以雙向通信。具體電路網上有，自己查。

BE極導通了，三極管沒有導通，可以看下三極管輸出特性曲線

左邊線路標示有錯誤??右邊線路不知你采用何種三極管 這個有PN結壓降的

victorzhi 發表于 2016-12-22 16:02
你的三極管是PNP的還NPN的？5V接的是哪個極？
如果你用NPN三極管，那一定輸不出5V？建議用MOS管搭建，可以雙向通信。具體電路網上有，自己查。

在這里 發表于 2016-12-22 16:25
BE極導通了，三極管沒有導通，可以看下三極管輸出特性曲線

王棟春 發表于 2016-12-22 20:29
左邊線路標示有錯誤??右邊線路不知你采用何種三極管 這個有PN結壓降的

解答給的十分的全面，支持。

解答給的十分的全面，支持。

解答給的十分的全面.

換耐壓值大一點的三極管，把基極電阻減小，C極電阻增大到5k，是能正常的，我做過這個電路。

805570 發表于 2016-12-30 09:16
換耐壓值大一點的三極管，把基極電阻減小，C極電阻增大到5k，是能正常的，我做過這個電路。

D0900322 發表于 2016-12-31 13:39
你說的是我畫在紙上的那個三極管電路嗎，那個應該是一個射隨器，輸出不了5V嗎
