針對(duì)直流電流分?jǐn)嗬щy的特點(diǎn)，設(shè)計(jì)時(shí)一般會(huì)增加斷路器斷口開距，直接增大了電弧長度，提高電弧弧柱電壓；大開距可以容納更大的滅弧室，其滅弧柵片數(shù)量也更多。

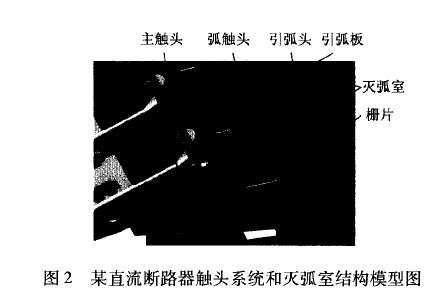

在大容量的低壓直流斷路器設(shè)計(jì)中并不是簡單地增加觸頭開距_2J。以某1250A殼架直流斷路器為例，觸頭系統(tǒng)和滅弧系統(tǒng)部分模型如圖2所示。其工作電壓DC800一1200V，盡管采用了四斷口串聯(lián)的設(shè)計(jì)，但平均每斷口仍需承擔(dān)DC300V以上的工作電壓，根據(jù)計(jì)算得到每斷口開距為60mm以上較理想。考慮到容量較大，為了保證斷路器的溫升，又不增加操作機(jī)構(gòu)的負(fù)擔(dān)，設(shè)計(jì)時(shí)將每斷口的觸頭組分為6片主觸頭和1片弧觸頭，主觸頭的開距為25mm，弧觸頭的開距為38mm。主觸頭承擔(dān)大部分的額定工作電流，而弧觸頭主要用于分?jǐn)嚯娏?，斷路器閉合時(shí)弧觸頭先于主觸頭閉合，分?jǐn)鄷r(shí)弧電感器觸頭晚于主觸頭打開。

這種設(shè)計(jì)使得主觸頭在分?jǐn)噙^程中只會(huì)輕微起弧，功率電感電流便迅速轉(zhuǎn)移至弧觸頭上;同時(shí)，弧觸頭的前端還設(shè)有尖角形狀的引弧角，該引弧角在分?jǐn)噙^程中開距可達(dá)60mm以上，滿足了斷口大開距的要求。研究表明尖角形狀的引弧角具有迫使電弧弧根快速向菱角尖移動(dòng)的效果。

一體成型電感直流斷路器的觸頭材料必須具備以下特性:

①良好的導(dǎo)電性和導(dǎo)熱性;

②抗熔焊性;

③耐電磨損性;

④分?jǐn)啻箅娏鲿r(shí)不易發(fā)生電弧重燃;

⑤低截流水平;

⑥低氣體含量。

設(shè)計(jì)時(shí)需對(duì)動(dòng)、靜弧觸頭(引弧角)進(jìn)行良好的配對(duì)，保證電弧能快速進(jìn)人滅弧柵片，不出現(xiàn)停滯現(xiàn)象。大量研究表明，高熔點(diǎn)材料的電弧停滯時(shí)間短，純金屬材料的電弧停滯時(shí)間較非均勻材料的短。低壓直流斷路器常采用Cu-AgW或Cu-AgWC的配對(duì)，即動(dòng)弧觸頭采用純銅，而靜弧觸頭采用AgW或AgWC材料。
