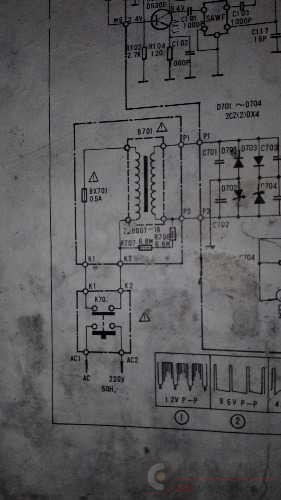

如題請教各位，圖中電阻R707/708作用？此帖出自電源技術論壇

圖片中初級次級之間確實有兩個串聯的元件，但圖片太模糊，實在無法看清楚。

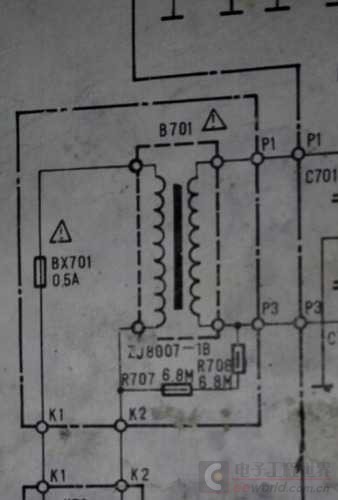

補充下是兩點6.8M電阻，如圖所示！

補充下是兩個6.8M電阻串聯后連接到初級與次級之間，如圖所示！

這兩個大阻值電阻,是為了給電視機放電用的,由于電視機的陽極電壓很高,如果電視機的地是懸浮的話,空氣電離后,地電位相對大地來說是個負值,電荷的積累可能導致電源變壓器一二次側打火甚至擊穿,這是非常危險的.老式的電視機是雙頭插頭,沒有專用的PE端,因此在電源變壓器的初次級接大阻值電阻,可以抑制負電荷的積累,避免發生事故.

學習了，確實是兩抓插頭！開始猜也是為了釋放電荷用的，就是不知道為了釋放哪里的電荷！

這回了解透徹了，多謝解釋！

螞蟻說的不錯。

更詳細的解釋一下：顯像管靠電子撞擊熒光粉發光，為使電子的速度足夠快以產生足夠的亮度，顯像管內有多個陽極，分別接有不同的高壓，尤其是第二、四陽極，稱“高壓陽極”，利用很高的正電壓吸引帶負電荷的電子加速。

高壓陽極的電壓由行輸出變壓器的高壓繞組也稱“高壓包”提供，根據不同顯像管的尺寸從3kV到20多kV不等，但變壓器輸出的是交流電，雖然經高壓硅堆（內有很多高反亞二極管串聯構成）整流成脈動直流，但脈動直流對電子的加速作用是不穩定的，故必須濾波成足夠平穩的直流電。

但是，耐壓幾千伏甚至幾萬伏的電容體積太大，重量、成本也是電視機無法接受的，所以有人想出了一個巧妙的解決辦法：在顯像管錐體的內外壁分別涂上導電的石墨，利用顯像管玻璃做絕緣層，沒花多少成本就實現了高壓電容。

同時，內壁的石墨層還能順便吸收從電子槍出來的雜散電子，避免不受控的雜亮點。

該電容，一段接高壓陽極，另一端接系統地。

但是，因高壓陽極的電壓非常高，系統地如果沒有接大地，通過高壓電容的耦合及空氣的電離效應，系統地會逐漸帶上很高的對大地電壓差，而早期電視都是變壓器供電的浮地設計，不需要接大地，故而需要通過高值電阻釋放電荷，否則變壓器會承受初次級間的高壓差而可能導致?lián)舸?/p>

不過，該設計僅見于早期的彩電和大屏幕黑白電視，小尺寸的黑白電視因高壓陽極電壓有限（不超過5kV），很難積累到足夠的壓差，故而不需要這個電阻。

1980s以來的彩色電視因采用開關電源高壓供電，自然也無需這樣的設計。

如果樓主拆修過CRT電視或顯示器，就會發現，用久了的顯像管外壁以及高壓線、行輸出高壓包等處都會積攢大量極細微的黑塵（塵土顆粒越小，對光的吸收越強，顏色就越黑），這就是高壓所致強電場的作用。

我初中時自己裝12寸小黑白電視，被高壓包出來的高壓電擊過一次。

因開始不知道將顯像管外壁石墨層接地，又在關機下被積攢的高壓電擊過一次。

兩次都沒直接碰到，靠近時空氣直接就給擊穿了，而被石墨層電擊的那次干脆還通過了一只試電筆，照樣直接拉弧，感覺那叫個“酸爽”，半天胳膊都是麻的，給嚇的再不敢亂來，只能好好看書，理解原理，嚴格按安全規范來。

說到電視機的高壓電擊,除了感覺很剌激之外,倒也沒有生命危險。

那怕是38寸的彩色顯像管陽極電壓也不過30KV，石墨層的靜電容幾千PF，就算是0.01uF,電量也僅0.3mC。

安防行業電子圍欄的單次脈沖電量上限是2.5mC電量,對人體不會有危險，連昏獗都是極不可能的，靠有限的電擊產生強烈的鎮攝作用；而監獄的電網單次脈沖電量則達40mC，可使人昏獗。

甚至因控制器故障連續打擊可能發生生命危險。

PowerAnts發表于2016-12-2320:33說到電視機的高壓電擊,除了感覺很剌激之外,倒也沒有生命危險。

那怕是38寸的彩色顯像管陽極電壓也不過30KV...

那是相當?shù)摹按碳ぁ薄?/p>

俺第一次被高壓電擊，是剛裝好電視開始調試時，發現亮度很暗，調亮度和輔助亮度電位器也無法提高到正常亮度，于是換高壓硅堆，懷疑是處理品反向漏電太大。

再開機還是一樣，看了一眼發現高壓硅堆的蓋子沒擰緊，以為是接觸不良，伸手就去擰。

還沒挨到蓋子，一道電弧飛過來，感覺手臂被重擊了一下，后來麻了好一會兒……第二次被高壓電擊是在電視調好以后，因為顯像管石墨層一直沒接地，突然想到上面可能會帶電，于是關了機拿了個試電筆去測，還沒挨到又是一道電弧過來，直接就把試電筆扔了，重重地砸在暖氣片上，發出很大聲響，家人趕緊跑過來看怎么了……第二次高壓電擊沒再感到酸麻，沖擊力也遠不如第一次，但感覺還是很害怕，以后就徹底學乖了。

其實現在想想，要是一開始石墨層就接了地，加上電容儲能，第一次被電擊可能會更嚴重些。
