大家好，本人初學電子，想向大家請教一下這個電路的穩壓原理

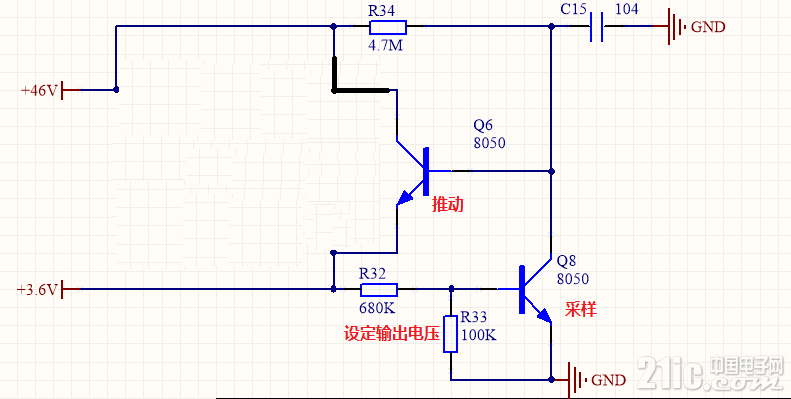

可以簡化成這樣
lfc315發表于2017-3-1610:25

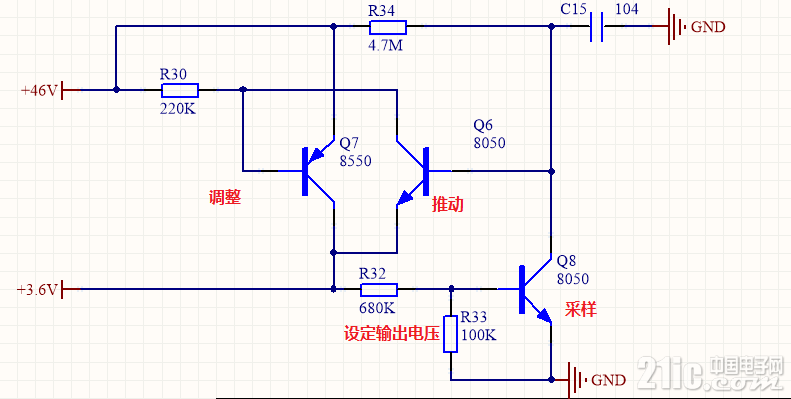

請問Q7是怎么起到調整作用的？
Q7受Q6控制，Q6受Q8控制，而Q8是根據基極2個電阻的分壓大小動作
lfc315發表于2017-3-1610:25
標注得很不錯，不過想知道這個電路性能怎么樣？
奧巴羊發表于2017-3-1611:41
標注得很不錯，不過想知道這個電路性能怎么樣？
你關注哪些性能呢，我感覺主要是溫度穩定性不好
lfc315發表于2017-3-1611:24
Q7受Q6控制，Q6受Q8控制，而Q8是根據基極2個電阻的分壓大小動作
請問穩壓的流程是不是這樣的？
假設Q8基級電壓上升使Q6基級電壓升高，然后輸出電壓下降(R32)，最終導致Q8基級電壓下降
yearnext發表于2017-3-1612:40
請問穩壓的流程是不是這樣的？
假設Q8基級電壓上升使Q6基級電壓升高，然后輸出電壓下降(R32)，最終導致Q8...
那這樣一看Q7是跟隨著Q8的變化而變化
LZ初學電子就學好基本功，，把原理圖整利索了，有助于你的理解。
。
。
按照信號走向來畫，從左至右，自上而下，
lfc315發表于2017-3-1612:09
你關注哪些性能呢，我感覺主要是溫度穩定性不好
就是你所說的溫度方面的，就這個電路，我覺得Q8受溫度影響比較大，隨著溫度的升高，輸出電壓有下降的趨勢，以上是個人推測。
三極管耐壓不足。
也許能爆掉。
壓差這么大，帶負載能力很小吧，效率也低
負載電流都加在Q78550三級管的EC端,這種電路溫漂明顯負載能力小...
不亦心發表于2017-3-1616:51
LZ初學電子就學好基本功，，把原理圖整利索了，有助于你的理解。
。
。
按照信號走向來畫，從左至右，自上而...
熱穩定性確實差，電路性能由Q8的IC____VBE決定。
沒有基準電壓，
不亦心發表于2017-3-1616:51
LZ初學電子就學好基本功，，把原理圖整利索了，有助于你的理解。
。
。
按照信號走向來畫，從左至右，自上而...
我想知道Q8是怎么充當基準的
