LDO輸出端接3.3V，LDO輸入端懸空，結果LDO輸入端有電壓。

為什么？

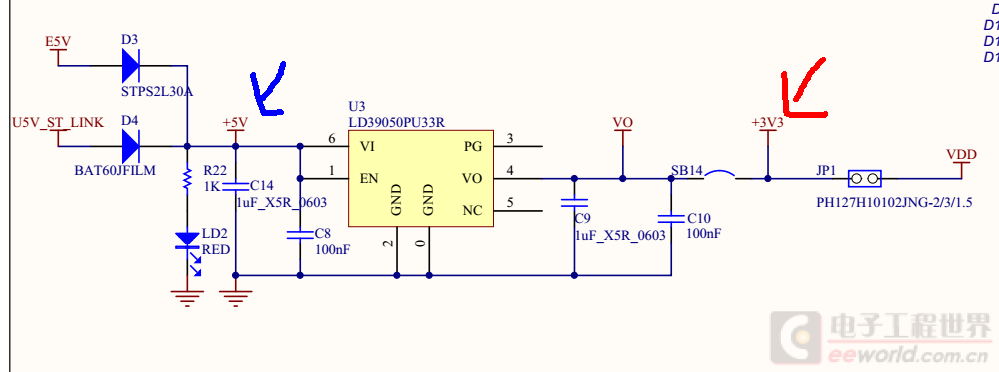

紅色箭頭處接了3.3V，藍色箭頭處測得3.3V，壓降極小，換用其它型號幾個LDO測試一樣可以反串。

并且串到輸入端的電也有輸出能力的，而且能力一般小于輸出端接的3.3V的一半。

奇怪呢。

不懂。

求教此帖出自電源技術論壇

這個主要有LDO內部結構決定的，有些型號有反向二極管，有些沒有。

你接一個電阻，電壓就沒有了

因為沒有人規定LDO必須具有單向導電性，所以你為什么要奇怪，這才是奇怪之處。

內電路的漏電而已，阻抗可很高，更沒有什么“功能”。

如果倒灌的電壓過高，LDO會損壞的。

建議去查看一下LDO的手冊，里面是否具有內部電源

LDO內部使用的線性開關器件，比如MOS，有個叫體二極管的東西，這東西會讓MOS在關斷時反向導電，你看到的壓降估計就是這個二極管的壓降

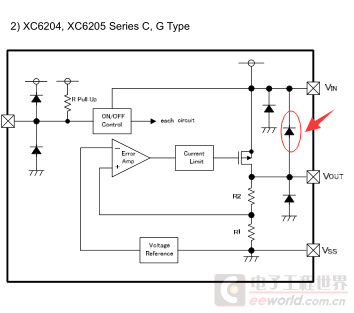

輸入輸出有反向二極管。

低壓差的，使用MOS做調整管，一樣有寄生二極管，壓降更小。

dcexpert發表于2017-3-622:51你接一個電阻，電壓就沒有了

我是一個新手，剛學這些東西，發現現象比較奇怪而已，但是結構圖沒看到二極管，你意思是串一個電阻到LDO的輸出端？真不解他為什么竟然可以反向。

trion發表于2017-3-710:31我是一個新手，剛學這些東西，發現現象比較奇怪而已，但是結構圖沒看到二極管，你意思是串一個電阻到LDO...

萬用表輸入是高阻的，LDO為了防止電流倒灌，通常在輸入和輸出之間有保護電路，這樣雖然可以測到電壓，但是其實沒有功率。

與這個LD39050PU33R內部電路有關輸出端內部應該是有mos管的，倒灌的可能不大

我想你對ldo的概念忘記了吧。

LDO是一種低壓差線性穩壓器。

所謂線性，會在輸出端加電壓，輸入端也會有電壓的。

但是反向的電壓不會很大，我很早之前我記得測量過。

。

。

。

。

。

請問下，你是說在c14兩端加個電阻嗎？奇怪的是，為什么樓主要在芯片輸出端在接入3.3V電壓？
