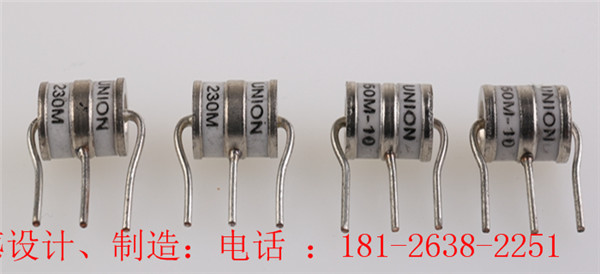

? 陶瓷放電管是一由電壓導通的開關型器件，使用中并聯在被保護設備線與線或線與地端。

當外來浪涌電壓未達其動作電壓時，放電管呈高阻（絕緣電阻達1000MΩ以上）狀態，而一旦浪涌電壓達到其動作電壓時，放電管內部放電間隙立即發生電擊穿現象，此時放電管相當于一導體，浪涌電壓在50ns時間內即被迅速短路至接近零電壓，浪涌電流被迅速導入地，從而對設備起到保護作用。

當浪涌電壓消失時，放電管則立即熄滅并恢復為高阻狀態，靜待下一次的動作。

? 陶瓷氣體放電管的內部結構

? 陶瓷氣體放電管GDT是在放電間隙內充入適當?shù)臍怏w介質，配以高活性的電子發射材料及放電誘導設計，通過真空釬焊而制成的一種特金瓷氣體放電器件，它主要用于瞬時大電壓的過電壓保護。

陶瓷放電管并聯在線路中，在正常情況下，放電管因其特有的高阻抗及低電容特性，對線路的正常工作幾乎沒有任何影響。

當有異常浪涌竄入時，放電管以納秒的速度響應，首先被擊穿放電，其阻抗迅速下降，幾乎呈短路狀態，此時放電管將浪涌電流通過地線泄放給大地，從而保護了線路及元件。

當異常浪涌消失后，放電管又迅速恢復到高阻狀態，線路繼續正常工作。

? 如何使用陶瓷氣體放電管？

? * 直流擊穿電壓VS的選擇：直流擊穿電壓VSdc的最小值應大于可能出現的最高電源峰值電壓或最高信號 電壓的1.2倍以上。

? * 在快速脈沖沖擊下，陶瓷氣體放電管氣體電離需要一定的時間（一般為0.2～0.3μs，最快的也有0.1μs左右），因而有一個幅度較高的尖脈沖會泄漏到后面去。

若要抑制這個尖脈沖，有以下幾種方法：a、在放電管上并聯電容器或壓敏電阻；b、在放電管后串聯電感或留一段長度適當?shù)膫鬏斁€，使尖脈沖衰減到較低的電平；c、采用兩級保護電路，以放電管作為第一級，以TVS管或半導體過壓保護器作為第二級，兩級之間用電阻、電感或自恢復保險絲隔離。

? * 沖擊放電電流的選擇：要根據線路上可能出現的最大浪涌電流或需要防護的最大浪涌電流選擇。

放電管沖擊放電電流應按標稱沖擊放電電流（或單次沖擊放電電流的一半）來計算。

? * 續流問題：為了使放電管在沖擊擊穿后能正常熄弧，在有可能出現續流的地方（如有源電路中），可以在放電管上串聯壓敏電阻或自恢復保險絲等限制續流，使它小于放電管的維持電流。

? *?陶瓷氣體放電管因擊穿電壓誤差較大，一般不作并聯使用。

?

?
