我的186504節電池串聯我的LDO電壓可以到30Ｖ 為什么當我接上電池的時候會燒掉電路板？
電池的負級接在電路板負極正極是通過接插件對接的情況給電路板正極供電，有時候可以有時候正常工作卻燒掉了電路板，我懷疑是接插件的時候電池正極的火花導致，請問一下有人有這個經驗嗎，望指點一二，怎么解決這個問題呢，可否用BUCK電路來抵消電池接觸瞬間所產生的火花呢，我用DCDC試驗9——18V輸入輸出5V出現火花但能正常工作說明電池火花并沒有燒掉DCDC那么為什么直接接觸到電路板火花會導致電路板燒毀呢？
電路圖呢？
瞬時電流過大？
jjjyufan發表于2016-12-3010:29
電路圖呢？

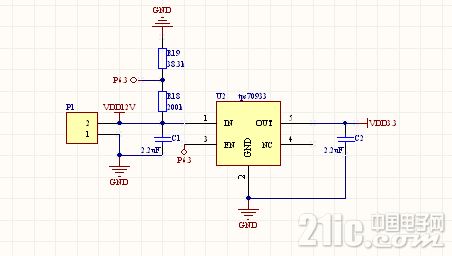

電路圖沒有保護直接連接LDO給單片機，就這么簡單的電路，我想知道LDO被燒是因為接觸瞬間的瞬時電壓或者瞬時電流導致的嗎
怎么說也得串個二極管并個電容吧
ldo型號？
有些同名同姓的國產LDO耐壓和原廠根本不是一個檔次
pengbiao1210發表于2016-12-3011:08
電路圖沒有保護直接連接LDO給單片機，就這么簡單的電路，我想知道LDO被燒是因為接觸瞬間的瞬時電壓或者...
電路圖沒有保護直接連接LDO給單片機，就這么簡單的電路
=========================================
就這么簡單的電路還出現問題，說明他不簡單
能用圖紙清晰說明的問題，為什么一定要選擇碼這么多字呢？
不亦心發表于2016-12-3011:59
電路圖沒有保護直接連接LDO給單片機，就這么簡單的電路
=========================================
就...
就是這么簡單的電路，我用可調電源調到20十幾V都不會燒，但電池對接產生火花時就燒掉了，是電池瞬間的電壓還是電流導致的呢？
會不會是瞬時電壓過大，輸入端接個TVS二極管試下
輸入端電容變大點，再加個輸入保護二極管試試
輸入電容，輸出電容少了。
后級電容過大。
舞動的風發表于2016-12-3014:08
會不會是瞬時電壓過大，輸入端接個TVS二極管試下
亂講，電源端接TVS就等于廁所點燈.
LZ這屬于熱拔插,建議加緩啟動或加一個開關
QuakeGod發表于2016-12-3113:42
亂講，電源端接TVS就等于廁所點燈.
為什么啊？
接通瞬間有大電流，然后電線和輸入電容產生高頻振蕩，導致電容/LDO異常燒掉。
。
。
。
。
串聯一個NTC應該可以消除這個問題。
QuakeGod發表于2016-12-3113:42
亂講，電源端接TVS就等于廁所點燈.
那這個是哪里出了問題，該如何解決呢
本帖最后由舞動的風于2017-1-610:06編輯
戈衛東發表于2017-1-319:12
串聯一個NTC應該可以消除這個問題。
自恢復保險絲吧
上電有火花，要注意布線了不清楚你燒了LDO還是單片機
瞬間震蕩了
