本帖最后由mentorliu于2017-3-1414:12編輯
小弟最近在研究MP2233這款電源，發現這個電源在反饋回路中串接的一個電阻，并且廠商在規格書中還強烈建議使用該串接電阻。

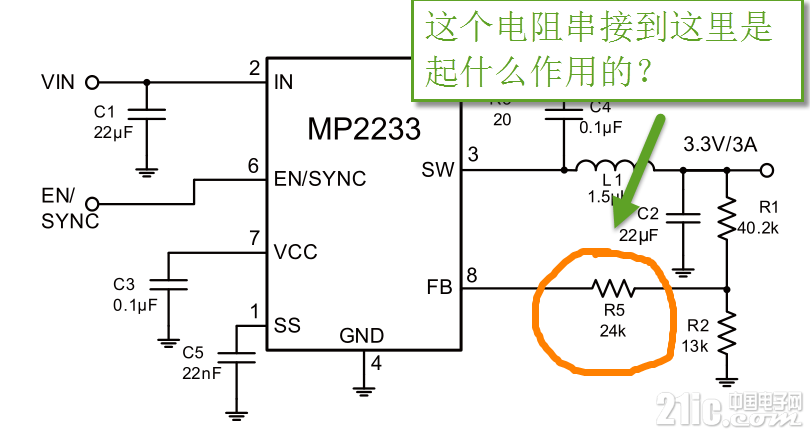

如下圖位置所示電阻：

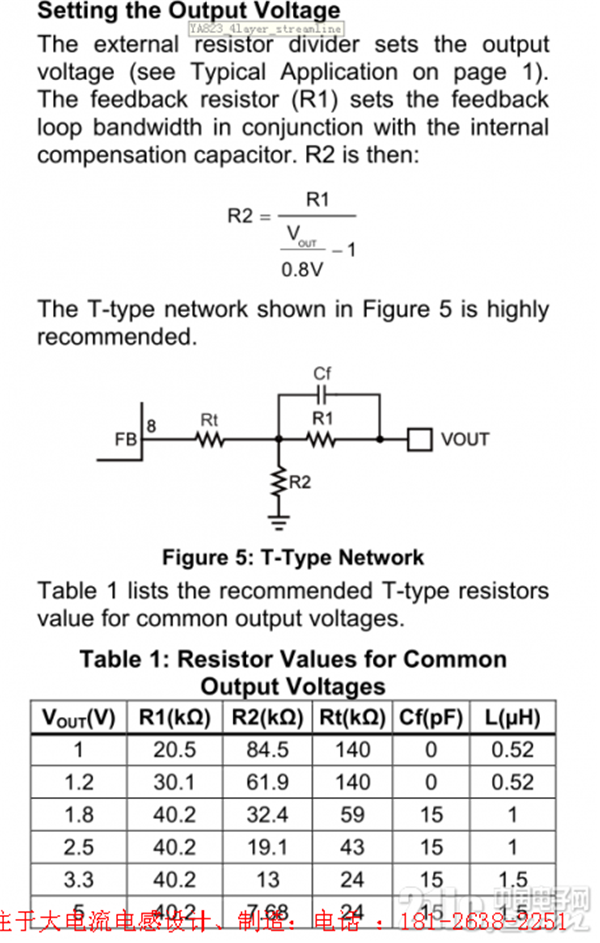

廠家在規格書中提到建議使用T-type電阻，并給出的建議阻值。
但是從調試看來，如果短接這個電阻，實際上DCDC輸出的文波是減小的，搞不清楚這里為什么必須要接這個電阻
不知道哪位大蝦能給解釋一下。
跟芯片內部有關，照做便是；
毫無疑問，廠家對芯片最了解。
做電壓信號的電流衰減的
這不是反饋電阻嗎？感覺是取樣穩壓用
這是個閉環控制系統，Rt在反饋回路，應該是改善系統穩定性，否則可能會出現不穩定，比如自激。
