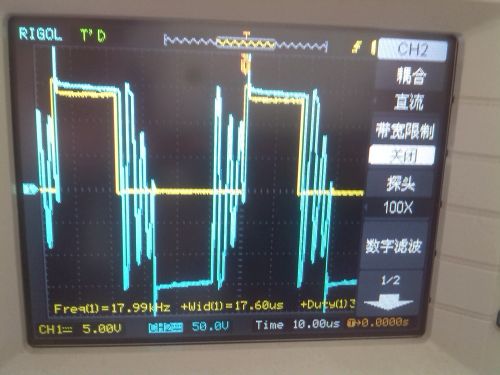

全橋拓?fù)?。藍色為功率變壓器初級波形，在驅動死區里面震蕩正常嗎？如何消除？新手 請各位指點，謝謝
有人嗎？能給解答下嗎?不勝感激正激還反激？
一般在IC規格書上有原廠的波形圖，以其為準，進行調試
全橋硬開關電路 你好問題解決了嗎？ 首先是你自己覺得這樣的波形正常嗎？？？
應該是管子在開通和關短是時有震蕩
震蕩的太猛烈了，注意看下你的電路是不是要加點吸收，布板的時候也要注意啊，兄弟用的什么芯片？
進線直流線路加大電容應該會有改善的 哎呀，這個不對的呀，管子 要爆掉的，危險呀，知道為什么了嗎，就是變壓器漏電感大了，硬開關的變壓器的漏電感必須非常非常的小了，否則，管子RC吸收器就必須大，這樣損耗就非常大效率低了，漏電感大的驅動開關管必須慢一點，否則，高DU/DT,DI/DT,會引起米勒效應共態導通，所以，這里的開關管波形很不正常了，所以，可靠性非常低了，那么，其實，解決問題的方法就是可以說小菜一碟，漏電感首先減小，二，吸收器加大一點，三，驅動開關管不要太快，這樣就可以解決技術問題了。 大功率電感廠家 |大電流電感工廠
