從9月8日開始的輔助電源的設計。板子美觀不是要求，主要是制作第一臺KW級的原理機，搞定這三種從來沒有用過的芯片。
現在輔助電源調試完成。16.5V（大于40W）,5V，帶載16.5V測到2.4A電流夠了就沒有再測了，功率輸出超過了原先設計。EE25磁芯。
上面第二圖片中的紅圈不是重載才有的噪聲波，而是接上負載就有的，估計是500W電阻線太長了接收到變壓器等的噪聲電場的原因。當示波器的表棒的夾子夾住表棒的測試尖端后再碰直流輸出的地，也會有這個噪聲波，等電源全部調通后回過頭來再搞個這個，現在影響不大。
這個對我整個電源來說沒有什么影響，有機會再搞，不停留在解決這個問題上面了。
搞定一個芯片，還差二個。
進行下一步了。
當示波器的表棒的夾子夾住表棒的測試尖端后再碰直流輸出的地，也會有這個噪聲波。不知道除了找到噪聲源屏蔽掉外，還有沒有其它方法？歡迎高手們不要吝嗇你們的建議。忽然想到用一組共模電感試試，先記一下，以后試試。
你那個尖用QR的片子會減少很多，另外，輸出地和FG接103瓷片也能降低。也試一下
做個記號，樓主繼續你的輔助電源用的正激？
你從哪里看出來我的輔助電源用的是正激？
那倆電感干嘛的？其中一個沒有多大意義。
THANK YOU VERY MUCH !!!!!!!!!!!!!!!!!!!!11謝什么？
有噪聲波的原因找到了。
只要示波器不接MOS管的D極，電源的直流輸出就不會有噪音波形。
可以確定，噪聲是從D極串入示波器的！可能Vd電壓太高了。
以后有機會給我手中的這臺示波器做一個輸入的輔助電路。
挺好， 加油速
畫板子中，PFC+保護。
天天來看你，等的我好心急對你有幫助？你做什么的？變頻器不是隨便誰就能搞起來的。國內大部份用DSP的。
焊接完，第一天調試失敗，一邊跳躍打嗝，一邊輸出電壓沖到450V（設定為385V），耐壓400V的電容竟然沒冒白氣？
買到假貨了，要換一種封裝試試
這么個精典芯片一定要搞定的。不過現在先放一邊，換一種能輸出同等功率的，新穎的外圍元件數小的多的芯片，明天開始。
暫時搞不定的換一種插件再試。
這個買來的小芯片不錯，一下子出高壓，如果能像說明文檔所說，最高能達到幾KW，那是不錯的。
新的芯片到手，用一塊很小的萬能實驗板立即試驗原廠提供的原理圖，發現這個芯片沒坑人
。
都工作在DCM？
可能很容易進入DCM狀態。
功率因數電路部份。現在是400W輸出，已經超過了原手冊的功率限制.調到這個小電路板上散熱片受不了為止，功率調到哪里就算哪里，最好能到1200W。然后開始全橋電路設計。這塊小電路板純粹是為了調試方便，非常小，電感做到外面,拆裝方便多了。下次的后級全橋電路也用這樣的方法，調試要方便，功率調到哪里就算哪里。波形是VG電壓波形
這次沒有改任元器件，直接上800W，這個試驗調試用小板子到1000W沒有一點問題，不用調試了，長時間工作可能要給它吹吹風。PFC電路調試比較理想地結束。開始全橋末級輸出電路設計并調試，電路板也設計成方便調試的，功率調到哪里就算哪里。
圍觀神器
好多家伙式啊 ，好帖子上頭條！精華
多謝電源網啊，精彩內容還會有。
弄好沒?有沒套件?
一步一步進行中。
前段時才領悟：有需求就有市場，市場決定技術走向。具體要看這個需求了。
請給我點具體的需求內容。
請繼續關注。
能控制輸出的時間,電流,電壓的話,這么大流電也可以當點焊機用了,寬度不要太大,高度可以大點,這樣點臺面空間少些,別的與常用的實驗室電源差不多行了.好的，謝謝啊。
也請各位看客給點主意和意見。
集思廣益。
2KW-35KW之間的電源能用在什么地方？歡迎賜教！
注意是電源，不單單是直流的哦(這是后話了)。
在完成這個KW級電源的實驗同時，先確定二種最具潛力、最有需求、最合適的2KW級(單相)、15KW級(三相)通用機箱尺寸。
盡量做到體積小，可以方便應用在各個場合，能夠非常輕松放入別人的機箱、機柜里（如焊機類，整流穩壓電源類）。
應用在哪里，各位朋友一起來想主意啊！！！！一起發展，一起賺錢。
可以編程多個輸出電壓點,之后在這些點上來回切換,可以用來測試各種產品的電壓是否適應電源波動的變化也挺好不錯
可以一起探討。
15867270190 張先生；
那個全橋輸出的今天制版。
關注學習 好久不來了 調試結果如何了
圖一：OUTA 和OUTB輸出波形。
圖二：死區寬度；
圖三：原板是插件，由于一些原因，重新制作了一個貼片的小板接上去。本來不打算用這些10片貼片的。
波形已經調出來，要全部上元器件調試。
開始實現ZVS軟開關調試。
成功對電路板子進行了手術，一條條輸送管，流動著清晰明確的數字，盡管這樣，浮地的還算正常，接地氣的摻雜嚴重的噪音波形，將會影響正常工作。按照這個MOS管的參數IR2110驅動是可以勝任的，從實際來看顯然不行，可見IR2110沒有2A輸出能力。接下來，先制作一種類似IR2110工作方式的驅動，電流輸出要能達到10A。行不通，再試制常規的變壓器的驅動方式。
尋找簡單的第三種方法中。
啥情況了?重新又做了個板，現在這個驅動利害了。25KW以下電源中的管子都可以用這種推動。
開始繞變壓器，上高壓，先在硬開關下測一些數據，穩定輸出30V（300W以上）時的一些波形。
頂,是專用的驅動嗎
以后專門花時間弄一下驅動，搞一個能推動600A1200V以上級別IGBT的。
怎么，這個全橋不能在硬開關下工作的？不并電容的情況下先搗鼓搗鼓，目前是管子發熱，拆掉變壓器不熱，說明不是死區太小緣由。
死區已增大到1US。
漏感約12UH，沒串諧振電感。
繼續搗鼓中。
已經不是芯片問題。
順便又做了一種驅動，效果好像還要好。
很需要有一個四通道的示波器。
重做的一個亂搭板驅動的波形。
最重要前后級完全隔離。
MOS管的G極電阻15歐會發燙（很利害對不對）。
這樣的波形是最合理了，前沿不會過沖，米勒平臺也不是很明顯，板子上的小管子不會燙得手不能碰，輸出電壓也不會降下來。柵極的電阻發燙也在合理范圍內，運行1個小時，未見損壞，按這個亂搭電路做個驅動，再上電試壓，看看，橋的4個管子還會不會這樣的。
死驅時間1US的：
沒有并接電容時，輸出負載10歐到5歐，輸入電壓最大約65VDC時的硬開關波形；
照波形推斷，并上電容后，串上諧振電感后，輸入電壓調到120V時，輸出負載5歐(約200W不到點)時，此電路將進入軟開關狀態。
最新結果，還需努力。
同樣是G波形和D波形。輸出200W左右。
加油!
只有一臺可調電源，在調整回路時的30V，沒有調低而接到了芯片工作電壓VCC16V上。
忘記了，前面已經做了一個16.5V的反激了，拿來接在VCC16V上。
可調電源用來調整其它的。
已經調整好的軟開關效果波形。
楷正電感調到了30UH.主變漏感15UH。
此時輸出約60－70W。
調整電壓、電流反饋中。
要重做變壓器一個，重做這樣的變壓器成本大了。

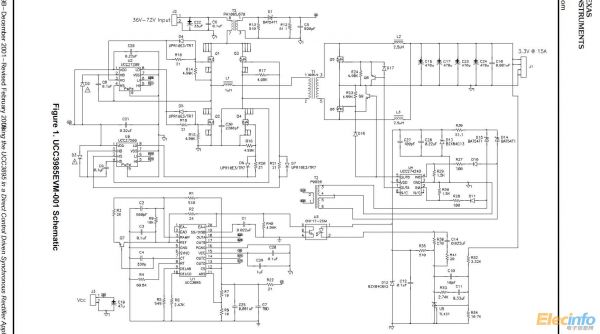

這是原公司提供的原理圖。
也是從原公司網站上能下載的唯一一張UCC3895原理圖。
我是從這張原理圖開始著手的，從讓芯片輸出波形是第一步，自已獨立去完成實驗哦。
歡迎一起來做實驗。
很不錯的。
最新的，出現流水般的咝咝聲說明控制回路不錯。
為了后避的零電壓開啟而努力中。
對原理的認知漸入佳境。
黃色的波形有些奇怪，發熱大不？
發現問題立即關電源。在非常有限的成本下完成實驗。
短時間測沒用。
在輸入電壓到250VAC（整流后電壓約350V）測試一下，短時間看一下會怎么樣，估計也就10秒左右，輸出輕載約4.5A*25.7V;
對這個后級的全橋電路到今天結束，非常不錯了。
變壓器現在沒有聲音了,更加非常不錯了，有木有？
一些細節上的調整,需要慢慢進行，在220V下，接150W長時間測試，出現問題立即解決，對發現問題完善電路這樣效果可能比較好。
副邊的整流二極管反壓不夠高，下次弄點100V的二極管，60V不行。
普通的降壓電路，手動的可調沒有多大沒有難度，以前弄過幾個實驗。這次既然是實驗就要做從來沒有做過的。
都在用單片機做數控電源，我也用單片機實驗一下控制調節算法，以后換成DSP照樣移植。
從來沒有做過，應該沒有問題。
相信可以。開始了。
全數字降壓可調完成了
將原電路工作頻率從130KHZ降到20KHZ.這樣管子應該不會損壞了。
降壓調壓還在重新安裝開發環境，幾個月來沒有用過這些東西。
是移相全橋控制的吧。漏感15uH 要這么大嗎？ 副變同步整流Vds如何吸收？
曬曬你繞的變壓器的漏感，用在什么地方，曬出后，就可以互相探討一下了。
本來打算把上面有一個已經重新購買插件的PFC芯片再調試一下。
有機會再調試這個沒有調試出的PFC芯片。
這貼的4個實驗全部完成。
結貼封存
有沒套件呀
哪部份的套件？
全功能或功率部分的....
看看過程也好。
經歷4個月。
我的電源QQ群－456113967
一起討論進步
學習學習 學習看看
搞啥飛機老是要提示回復可見。 查看該帖 good 進來看看，樓主厲害 看看 回復學習 看看
看看
學習一下
看看
看看
看看 學習
1
學習
看不到圖片 是用于哪方面的 學習學習 樓主，看不到圖啊 OK 學習來了。 請教樓主！我計劃自己開發一個中等功率（2~6KW）的單相PFC方案，然后轉讓給電源公司生產產品，預計主要應用方向為家用汽車充電器、大功率電器等電源的輸入級。現打算用隔離光耦做檢測、FPGA做控制。技術上、性能上應該是一點問題都沒有的，關鍵是成本應控制上不知道能否達到市場要求？現在市場上的這類電源的大致價位在多？不知道樓主這方面是否有調查？調查沒有做過。
無橋PFC，不是都在用DSP在做嗎？
而且電路拓撲控制也不是都在用DSP在做的？
那么，別人為什么會選用FPGA+DSP來實現，而不是用一塊DSP來實現？
如你對FPGA比較熟，花一點小成本試探一下不就可以了？
再者，無橋PFC如果用乘法器（如FPGA實現），與不用乘法功能的功率因素及效率有沒有做過比較？你有做過嗎？要不我們比較一下？這個我有興趣！！！！！我們開個貼子比較一下哦。
學習！！
我看好多直接用一個UCC28070芯片就能完成PFC的設計，而我的方案要加三路AD隔離采樣（交流電流、電壓，直流電壓，成本大概20一路），我用單FPGA控制，這塊成本在60~100左右，還需要一路驅動電路大概在20~~~估計總體成本要多花100~200，就是不知道市場能不能接受~~~我是專門做ＦＰＧＡ算法的，控制性能、效率、ＴＨＤ、功率因素 這塊應該沒什么問題～～～～那要比較了，別人用個UCC28070能達到什么境界，你用FPGA后技術指標能達到什么檔次，那你要先搭個UCC28070電路看看，或者其它便宜的電路，分別測試一下，比較一下你與別人的不同。
推出產品一定要比較的，如果無法制作電路，讓別人做一個，比較一下。
