先上圖：
各種測評樓層如下：（更多測評不斷更新中。。。。。）
是德科技MSO-S 804A示波器簡介：第1帖
是德科技MSO-S 804A示波器創新的技術特性：第18帖
基于L6562的APFC和L6599的LLC AC-DC LED電源波形實測：第57帖
基于Intersil新品（目前未發布）ISL8117A超寬范圍輸入DC-DC BUCK波形實測：第97帖
基于全閉環純正弦波逆變器后級波形：第116帖
基于全閉環純正弦波逆變器前級波形：第131帖
基于是德科技電源探頭N7020A的電源紋波和VHF頻率測量：第142帖
MSO-S 804A更多功能：第153帖。
更多相關測評：（超鏈接）
【全球首發之一】故障分析與測量操控之王——是德科技MSO-X 6004A示波器測評
【智能PK操控】王者之間的愛恨情仇——是德科技MSO-S 804A ＰＫ MSO-X 6004A
大家看到這臺示波器第一感覺應該就是太高大上了！??！有木有？
因為我第一眼看到這臺示波器時也是這樣的。
那么為什么說她是“深度分析與調試智能之王”呢？這個問題稍后為大家庖丁解牛。
因為當前大家還有一個問題：
做開關電源設計100MHz帶寬1GSa/s采樣率的示波器不就夠了嗎？真的需要這么高大上的示波器么？
回答是肯定的！
隨著電子技術的高速發展，基于氮化鎵和碳化硅工藝的元器件推出，使得開關電源的開關頻率向VHF大幅躍進。TL494，SG3525這些上限頻率不到500KHz的開關控制器已經是老古董了，各大品牌新推出基于硅工藝的開關電源控制器上限頻率基本在2MHz左右，低壓DC-DC的更是提高到了3MHz以上，基于碳化硅或氮化鎵工藝的成熟控制芯片更是高達近100MHz。很多研究表明，提高開關電源的功率密度同時保持高效率，開關電源的開關頻率在VHF頻段是可行的。
VHF是Very High Frequency的縮寫，也叫甚高頻，頻率范圍為30MHz~300MHz。
我們日常接觸的很多電子產品都在小型化，開關電源小型化也是勢在必行，或者可以說不想提高產品功率密度的工程師不是好工程師一點也不過分，然而應對VHF頻段的開關電源，100MHz的帶寬很明顯是不夠的。很多工程師經常會遇到不到100KHz開關頻率的電源測量時，采用低于100MHz（如：70MHz、50MHz）帶寬的示波器或探頭，會發現丟失了很多細節信號。雖然理論上我們只需要2倍帶寬就夠用了，但數字示波器需要捕獲信號的5次諧波確定信號的整體形狀，實際至少需要5倍的帶寬，而且對上升時間和下降時間參數測量的精度誤差有20%，需要3%以內的精度需要再提高1倍帶寬，也就是說，需要保證3%的精度至少需要10倍帶寬，這樣針對高達300MHz的VHF頻段，至少需要3GHz的帶寬，當然如果需要比3%更高的精度，MSO-S 804A就非常適合了。

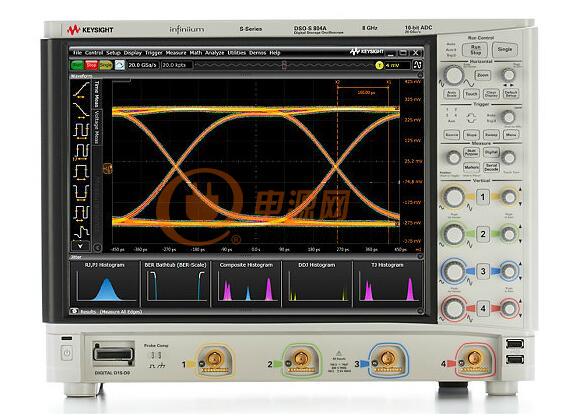

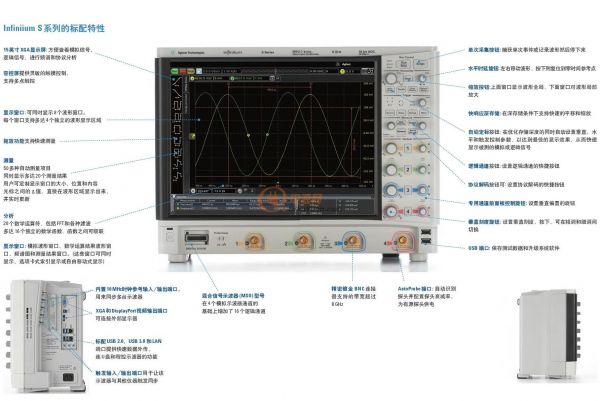

下面先看看是德科技MSO-S 804A示波器的介紹吧：
（注：借來的一張官網圖片）
官網上MSO-S 804A已經是是德科技的LOGO了

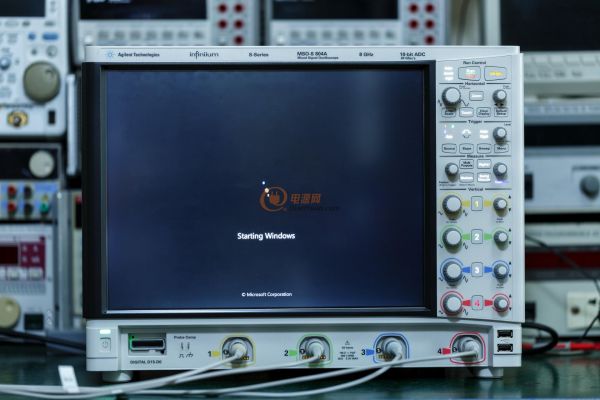

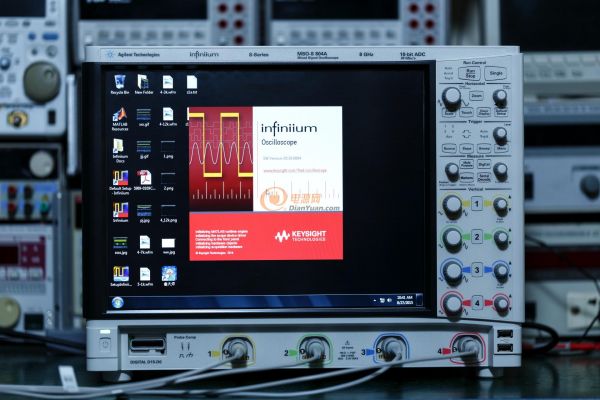

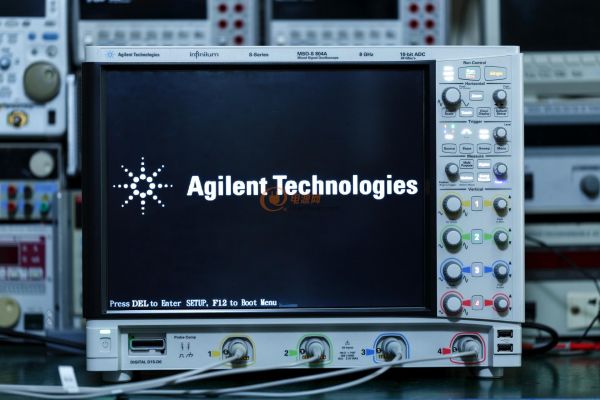

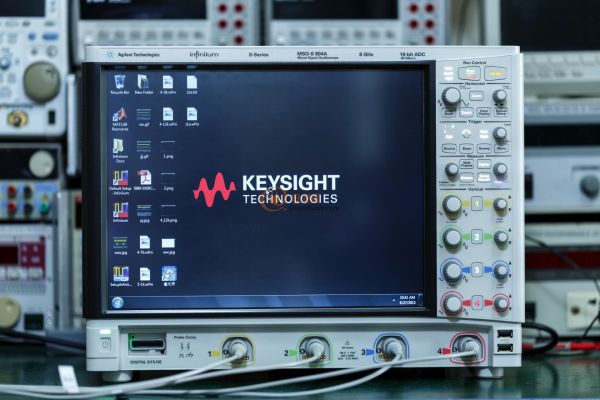

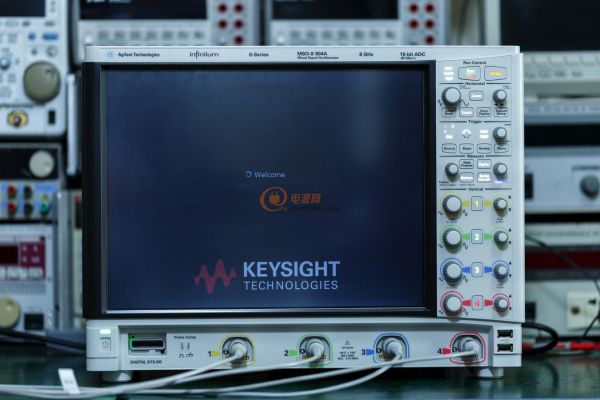

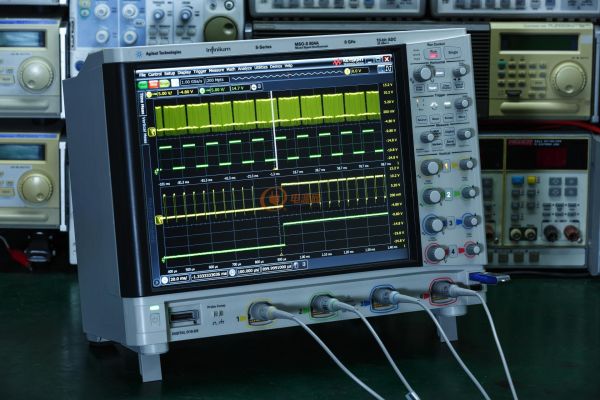

上MSO-S 804A開機照：（本帖所有照片都可以點擊放大查看）
1.
2.
3.
4.
5.
7.

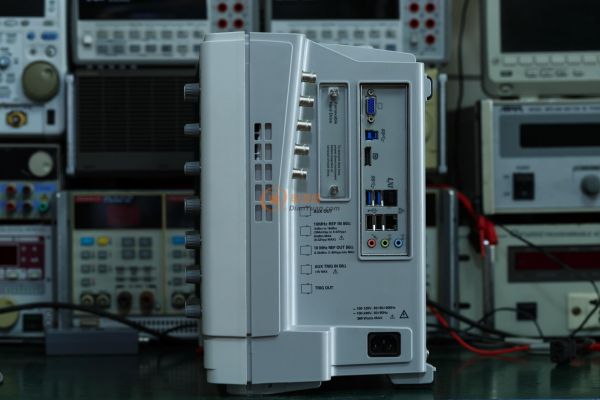

MSO-S 804A 外觀照片：
15英寸XGA大尺寸電容觸摸屏，采用了僅9英寸（23厘米）深的靜音機箱。
再看看功能菜單：

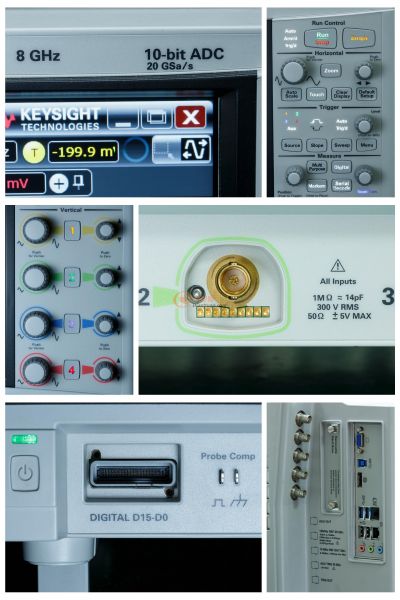

更多細節照片：

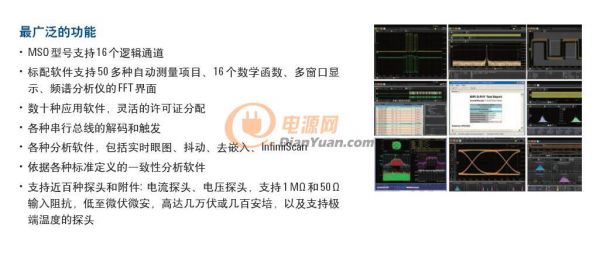

Keysight Infiniium S系列簡介：

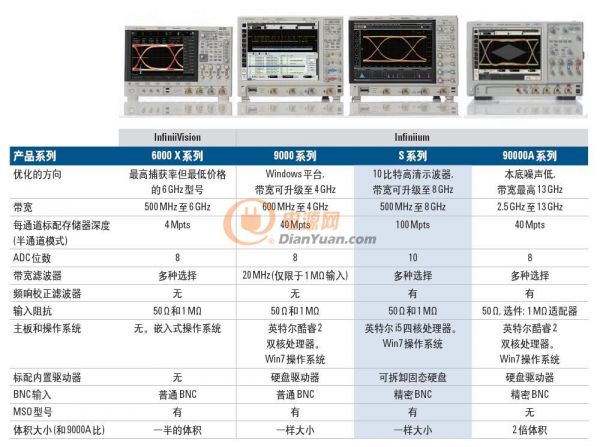

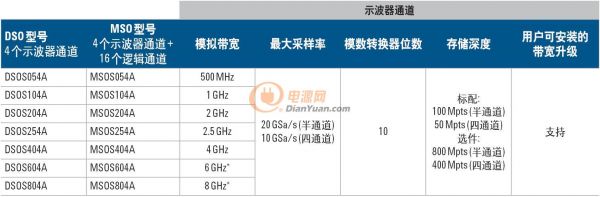

Keysight 各系列示波器比較：
Keysight Infiniium S系列示波器技術資料.pdf
官網鏈接
。。。。。。下接第18帖。。。。。
買不起 看不見報價的人 默默飄過。。。。。。 繼續支持，求免費贈送啊 高大尚的東西能送我一個嗎 默默的 一直用模擬的飄過
對呀，小公司買完了得剁手的節奏
看完評論，大家都覺得東西不錯，就怕太貴？
我來啦，先占個位置再說，
小苑 多少銀子，多少銀子，開機幾秒？

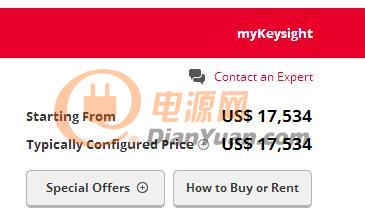

官網上Keysight Infiniium S系列報價才1.7W+USD起

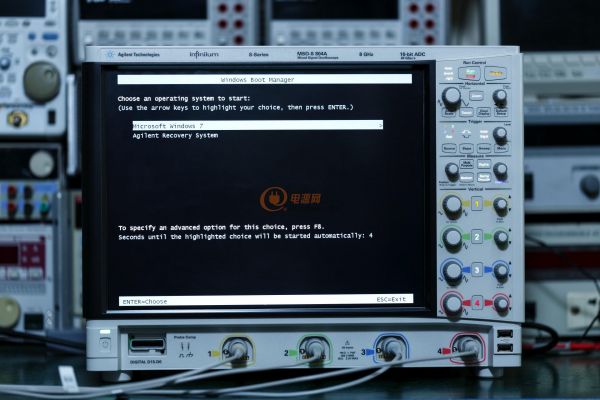

秒開的節奏，多少秒沒掐哦，計算器低頭按開始抬頭已經看到進入Windows 的畫面了。。。
貌似現在有活動，免費贈送業界最高存儲深度
這個等做軍品的時候再說了 比起上一臺便宜好多期待繼續~~~~~上一臺是6G標配3W+ USD起，是同類產品的一半，甚至1/3，打破了示波器價格魔咒，不再是1GHz帶寬對應1萬美金了。
鏈接：【全球首發之一】故障分析與測量操控之王——是德科技MSO-X 6004A示波器測評
現在的示波器越來越讓人在工作尋找到樂趣了！
工作娛樂兩不誤
。。。。上接第1帖。。。。。

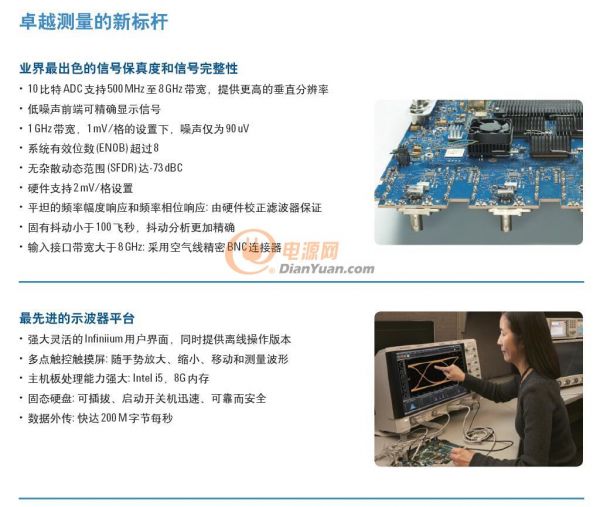

S系列的示波器在是德科技的示波器產品里屬于新品，具備很多最新的技術和特性。
Infiniium S系列示波器采用全新專用芯片的創新設計，實現卓越的信號保真度和測量能力。

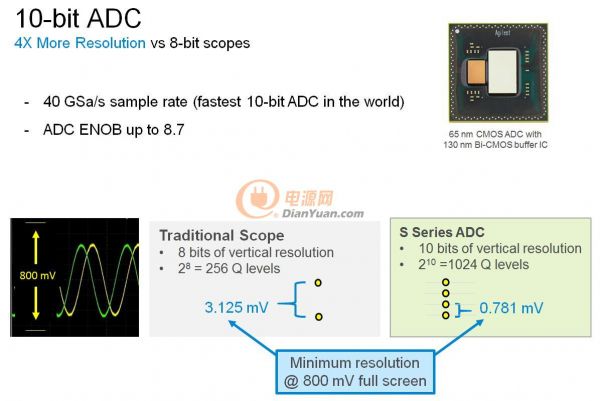

以10bit ADC替代傳統的8bit ADC，配合本底噪聲很低的前端技術，在500MHz~8GHz范圍內為業界提供出色的信號保真度和完整性。
是德科技的10bit ADC采用65nm CMOS和130nm BICMOS緩沖IC工藝，定制的33mmBGA封裝。
是德科技S系列示波器具備世界上最快的10bit ADC，沒有之一，采樣率達到40GSa/s。
10bit=210=1024
8bit=28=256
1024/256=4,也就是說S系列的示波器比傳統8bit的示波器分辨率提高了4倍。
另外，這顆ADC的ENOB高達8.7，令業內其它12bit的示波器望塵莫及。另外，在高分辨率模式下，是德S系列的示波器分辨率高達12bit。

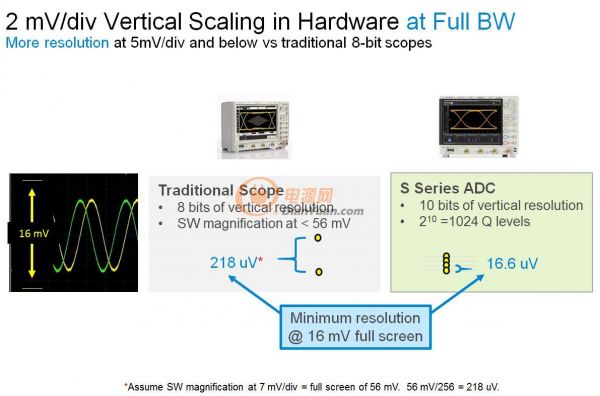

是德科技S系列示波器針對小信號允許硬件支持擴展到2mV/div，全屏16mV幅值信號，分辨率可以達到16.6uV。
低于示波器本底噪聲的信號細節是無法查看到的，要查看低電流和低電壓值或大信號的細微變化時，還需要示波器具備高動態范圍低噪聲，是德科技S系列的示波器采用了低噪聲的前端設計，可將噪聲減少1半以上。
1. 平坦的頻率幅度響應曲線
2. 平坦的相位響應曲線
3. 被測信號的關鍵頻譜成分必須在示波器帶寬范圍內
上面3個條件缺一不可，否則會導致示波器無法精確采集和再現波形。
偏離上面要求越大就意味著測量誤差會越大。
任何被測信號都可以看成是多次諧波的疊加， 每個諧波對應一個頻率，作為使用工程師當然希望示波器能夠準確測量每個諧波成份的幅度。
理想情況下，示波器在其帶寬內應該有平坦的幅度響應，并且針對每個頻點上的信號相位（延遲）都相等。頻率響應平坦意味著信號在通過示波器內部通道時會產生相同的延時，相同的幅度放大或縮小，如果相位響應不平坦或幅度響應不平坦，示波器顯示的波形將會失真。
然而大多數示波器不具備校正過濾器，導致其不會有平坦的頻率響應和幅值響應，將導致信號失真。

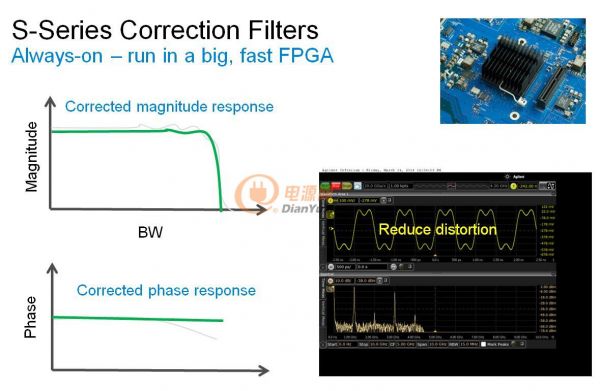

是德科技S系列示波器配備基于硬件的校正濾波器，提供了一個平坦的頻率幅值和相位響應，獲得正確的信號顯示和精確的測量。

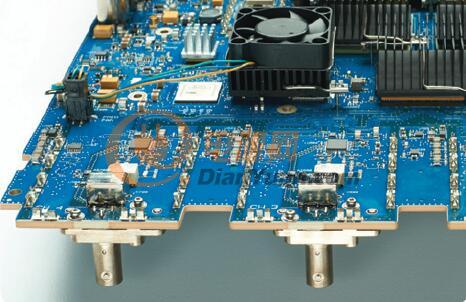

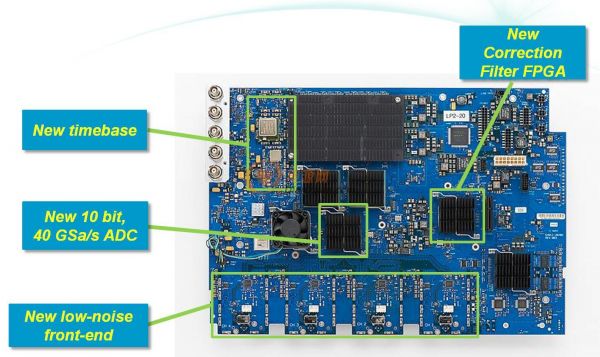

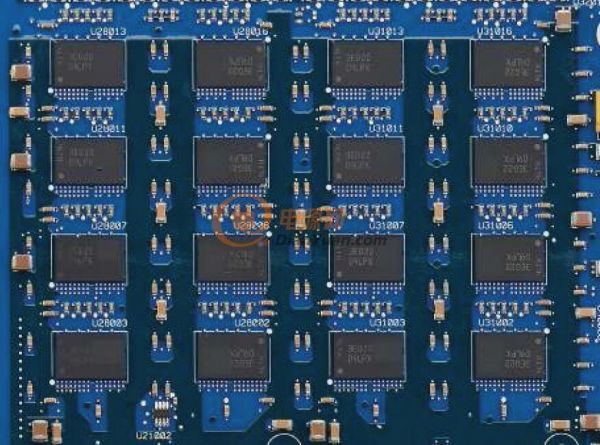

是德科技S系列示波器采集板，采用基于20層PCB的創新硬件設計，提供最佳的分辨率和信號完整性。

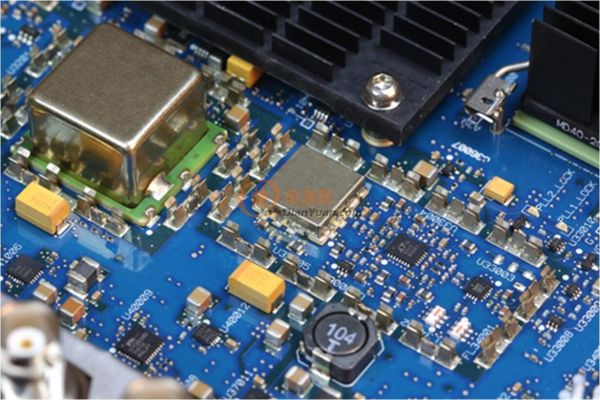

是德科技S系列示波器采用高精度的恒溫晶振（10MHz +100PPB)和新的時基模塊，時鐘誤差小于100PPB，固有抖動低于100fS，相比其他精度在PPM級別的示波器，提供了更為優越的精度水平。
MSO-S 804A具備20GSa/S采樣率和8GHz帶寬，同時擁有最高820M的實際存儲深度，官網宣傳800M存儲深度，相比那些虛標存儲深度的示波器，是德科技可謂是留足了裕量。
雖然標配存儲深度只有100M或50M，但現在是德科技正在做免費獲得業界最高存儲深度的促銷活動，也就是說，現在購買MSO-S 804A標配的存儲深度就是820M哦。 10bit的820M存儲深度對應傳統8bit的示波器就等效為1G存儲深度哦。

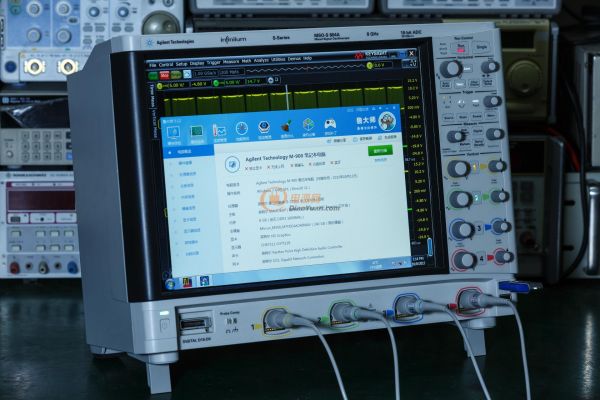

眼尖的朋友可能已經在第1帖中看到了“娛樂軟件”魯大師了，上個圖先：
基于WIN7 64bit的操作系統
I5 @3.00GHz 四核處理器
DDR3 8G 1600MHz內存
240G SSD固態硬盤
15寸多點觸摸電容屏
另外，還具備：
1個上行USB3.0接口，和2個下行USB3.0接口和4個下行USB2.0接口
千兆網口端子
DP和VGA視頻輸出端子，可同時支持2個顯示屏。

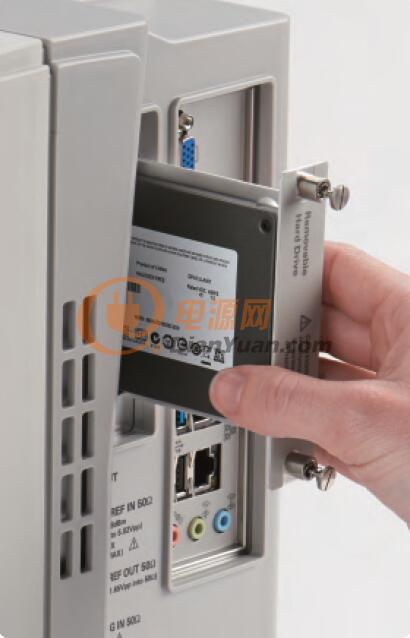

標配240G的SSD支持快速拆卸，提供更安全的數據管理。當然，如果你想當電腦使用，需要配備更大容量的SSD也不是問題。

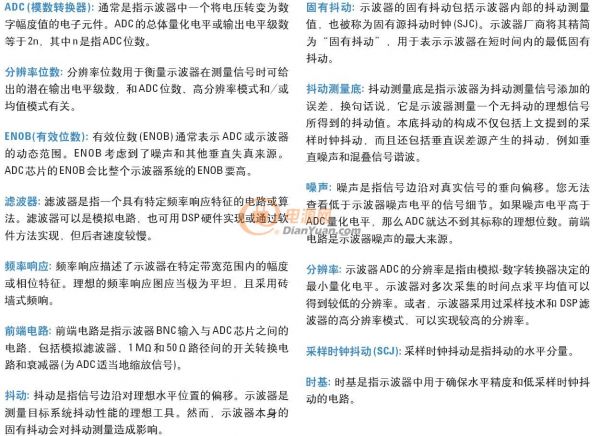

附上常用的示波器術語：
。。。。。。下接第57帖。。。。。。
哥們，你把這個拆了，多拍點高清發上來觀賞一下啊，這板子做的好漂亮的。 高存儲玩逆變的神器呀那是的，想當年我用1052才1M的深度，都習慣了，試了下TEK的100M的一款，里面不想用了，深度才幾十K，呵呵。
目前動輒都是幾百兆的深度，太好了，只有羨慕的份了。
終于更新了，這是把機器拆了？
能不能講一下別的示波器不能實現的一些操作和功能，是這臺牛叉機器能搞定的。
很多硬件指標都是其他示波器沒有的，性能就更不用說了，功能慢慢測評出來，歡迎拿示波器來PK 這電腦配置不錯 比起上款更得意這個，面板簡單些，鈕鈕少，可還是買不起啊 看起來不管是外觀還是顯示起來的看起來的整體素質和檔次都很不錯 太高大上了，
高端呀，看模樣便知。希望價格越來越親民，有一天也能玩玩。
有這樣的電腦夠用了
這個示波器功能好強大！
支持
頂貼 頂貼 期待版主更多爆料 呀吼
這么高大上的東西，一般公司和工程師是玩不起的，只能看看你們玩了
剛剛買了個安捷倫的萬用表 下個目標就是它了
贊一個，高大上產品，期待以后有機會用的上，中意....
功能很強大 支持使用這種示波器 買不起啊，不過真心喜歡 很喜歡，但是買不起啊 高科技，看看就行，老板上 好示波器啊 功能超強大！ 高大上，只有土豪能用了 簡直就可以做個測試室！ 這款觸摸屏更爽操作更簡單，就是看這眼饞可惜買不起。只能關注一下了，太豪華了。
了解一下這款示波器，說不定以后用得著呢。 性能是不錯，不過這個價格是不是有點。。。 買的起也就不會想到去買了 桌面看著像電腦一樣 給老板建議一下 默默的看 產品高大上，忍不住想猜下價格 個人只適合看看 太高端了，不是一般公司可以負擔得起是德也是越來越高大上~
。。。。。。上接第18帖。。。。。。
看到最近大家對LLC的熱度還是一如既往的高哦，先實測一臺APFC+LLC的LED電源吧

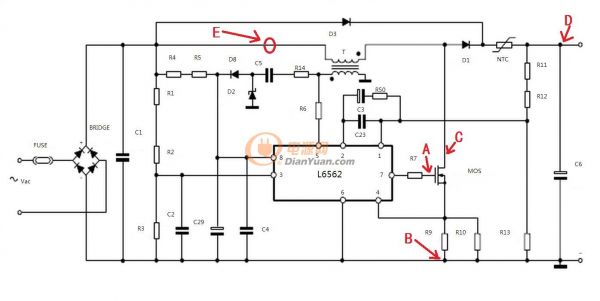

APFC采用L6562，LLC采用L6599
APFC部分：
說明：

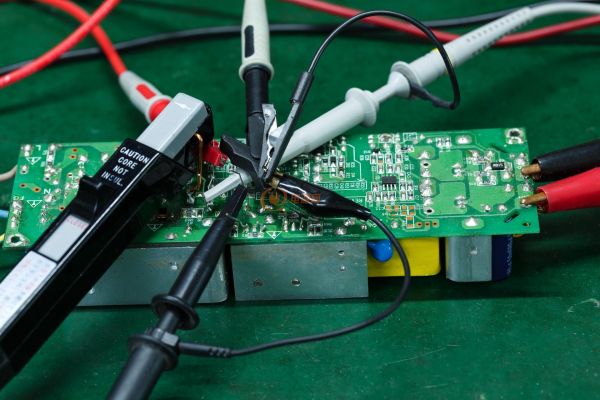

1. MSO-S 804A示波器1通道（黃色）采用Keysight N2894A無源探頭測量功率MOSFET的驅動VGS電壓波形(上圖中的A、B點）2. MSO-S 804A示波器2通道（綠色）采用CYBERTEK DP6130差分探頭測量功率MOSFET的VDS電壓波形（上圖中的C、B點）
3. MSO-S 804A示波器3通道（藍色）采用100：1無源探頭測量APFC輸出端的VOUT電壓波形（上圖中的D、B點）
4. MSO-S 804A示波器4通道（紅色）采用TEK30A電流探頭測量功率電感的電流波形（上圖中的E點）
（備注：由于差分探頭數量只有有1套，故把示波器供電電源線的地線剪掉進行測量的）
插上U盤存儲波形：

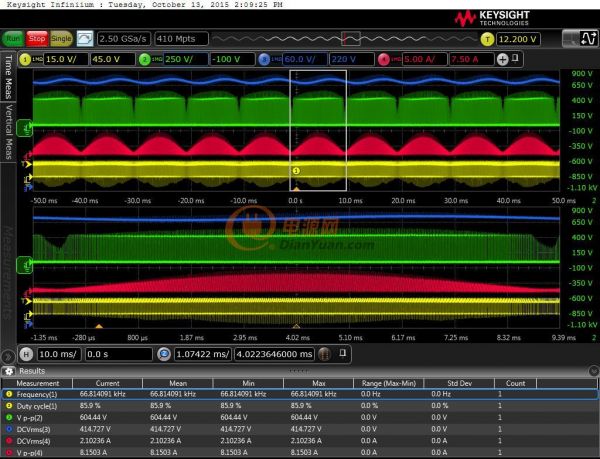

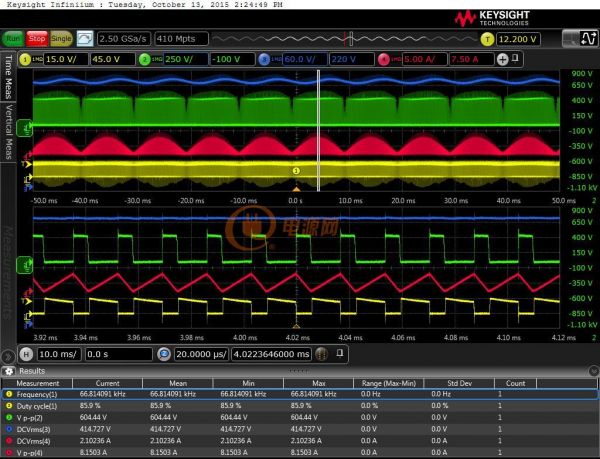

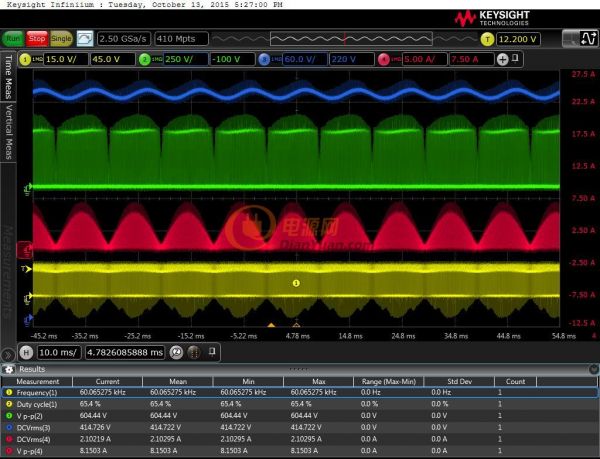

輸入為AC100V @50Hz，輸出為CV模式帶載38V @ 4A
放大看1個工頻周期內的波形。
繼續放大看波形細節：
高存儲和高采樣率帶來的優勢非常明顯，對于低頻基波下的高頻載波查看，大時基下保持高采樣率，波形細節一覽無遺。對APFC、SPWM以及各種拓撲空載或輕載間歇模式時的波形測量非常方便。
繼續查看更多細節波形：

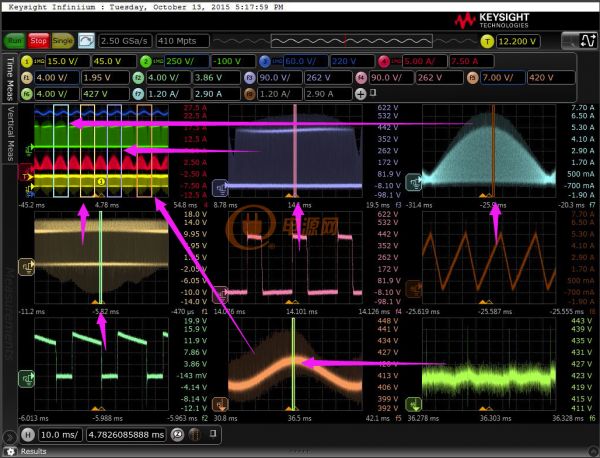

MSO-S 804A支持多個窗口查看波形，并且每個窗口都能保存10bit的分辨率，
相比傳統只能開2個窗口并且共享8bit的示波器，能直觀觀察和對比多得多的波形細節。
本機最多可以支持16個窗口，窗口排列方式也有種選擇。
16個窗口全開時，15寸的大屏瞬間就不再覺得大了，但MSO-S 804A支持顯示屏擴展，可以再外接2個顯示器，外接顯示器時最多支持開128個窗口查看波形。

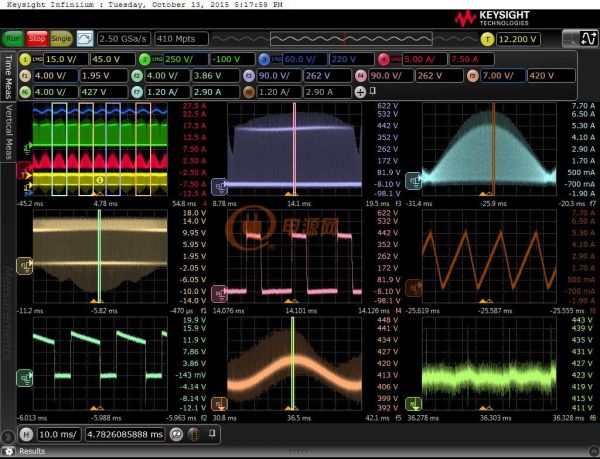

說明：
F1為通道1波形的放大，查看1個工頻周期波形
F2為F1的波形放大，查看內部細節波形
F3為通道2波形的放大，查看1個工頻周期波形F4為F3的波形放大，查看內部細節波形
F5為通道3波形的放大，查看1個工頻周期波形
F6為F5的波形放大，查看內部細節波形
F7為通道4波形的放大，查看1個工頻周期波形
F8為F7的波形放大，查看內部細節波形。

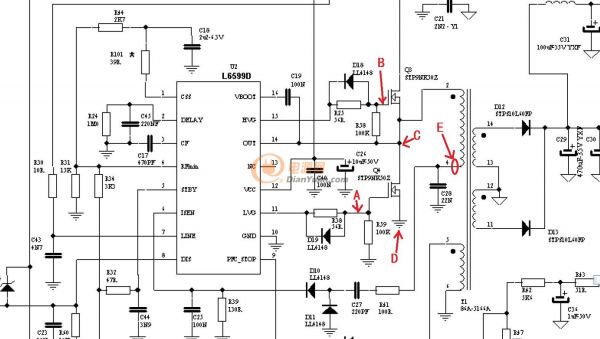

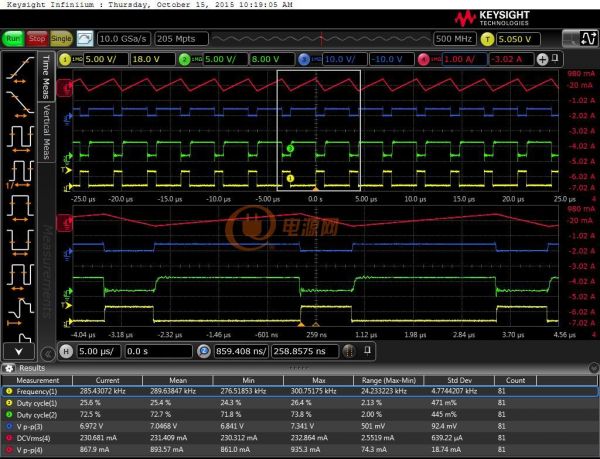

LLC部分：
說明：
1. MSO-S 804A示波器1通道（黃色）采用Keysight N2894A無源探頭測量LLC功率MOSFET下管的驅動VGS電壓波形(上圖中的A、D點）2. MSO-S 804A示波器2通道（綠色）采用CYBERTEK DP6130差分探頭測量LLC功率MOSFET上管的VGS電壓波形（上圖中的B、C點）
3. MSO-S 804A示波器3通道（藍色）采用100：1無源探頭測量LLC橋臂中點（即：下管的VDS）電壓波形（上圖中的C、D點）
4. MSO-S 804A示波器4通道（紅色）采用TEK30A電流探頭測量LLC主變壓器的電流波形（上圖中的E點）
（備注：由于差分探頭數量只有有1套，故把示波器供電電源線的地線剪掉進行測量的）

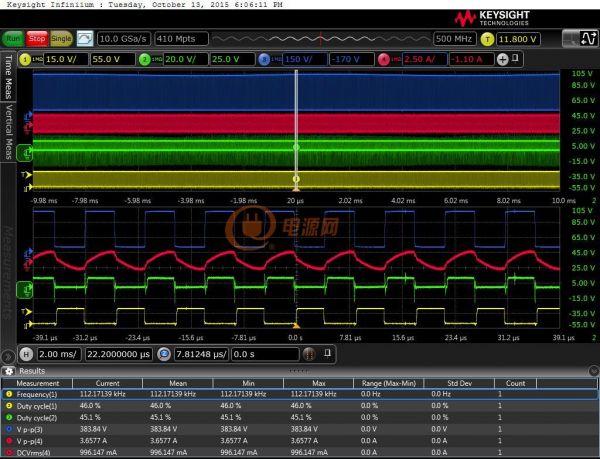

插上U盤存儲波形：
通樣是輸入為AC100V @50Hz，輸出為CV模式帶載38V @ 4A
有了前級PFC的穩壓，后級LLC的波形相對穩定多了，從橋臂中點的波形上看，還是存在一點工頻紋波的，但工頻紋波的影響非常小了。
通道2（綠色）測得的上管VGS波形看起來不那么干凈利索，有些許尖峰毛刺，但這才是真實的波形。
這些波形在低存儲第采樣率下可能會被衰減了而看起來更漂亮，但作為工程師，需要看的得不是一味的漂亮，而是要真實的波形。

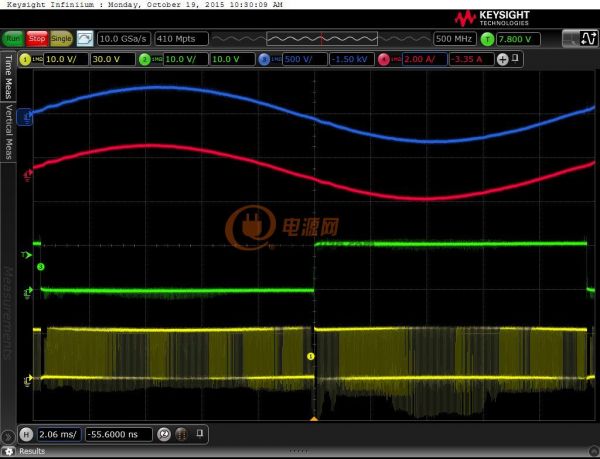

2mS左右的時基下，4通道全開高達410M的存儲深度和10GSa/s采樣率，觀察整個工頻紋波影響的同時，對展開查看的波形細節依舊一覽無遺。
或許很多人并不理解，高存儲深度和高采樣率對波形分析的重要性，通常需要在工頻基波50Hz下查看100KHz以上的載波波形，特別是各個零界點的波形時，大多數低存儲和低采樣率的示波器會顯得力不從心。

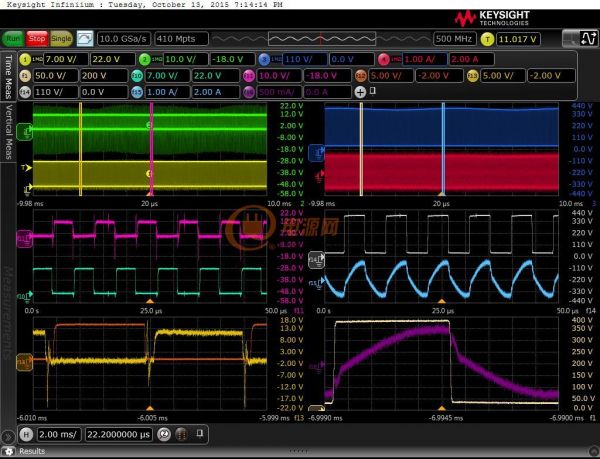

前面的那個多窗口波形說明明白了，這個就不需要再做更多標注了吧。
左邊的3個窗口是通道1和通道2的LLC下管和上管的驅動波形，從上到下是依次放大
右邊的3個窗口是通道3和通道4的LLC中點電壓和變壓器電流波形，從上到下也是依次放大
多窗口放大在波形對比，特別是變化的波形對比時非常方便。
在深度分析電源穩定性時顯得更加便利，電源任何一點的變化都可以捕獲后進行變化前后的對比和分析。
。。。。。。下接第97帖。。。。。。。波形漂亮啊~
哥們。你漏寫了點什么了，比如哪個通道，是對應圖中的哪個點的波形。這樣看著方便。
張工，有寫呀，帖子里電路圖上有標，探頭通道和顏色也有標哦

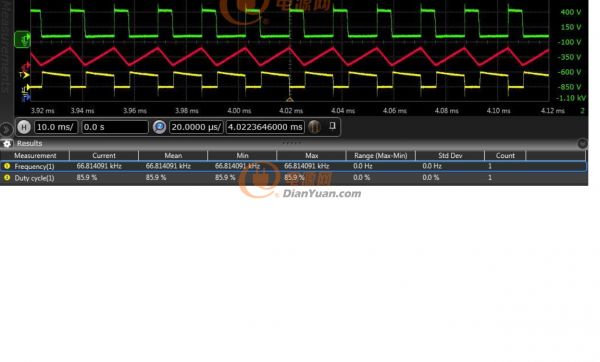

占空比是不是有問題啊，從示波器格比例看應該不到80%
從圖中看，整個周期4小格不到，正占空比為3格左右，估算一下占空比超過80%很正常，具體多少得用光標抓區，測得的占空比各參數都完全一樣，精度應該是沒問題的
真心的，外殼做成土豪金色的，更好。
呵呵……
用的示波器好多檢測微弱信號和高速信號不行 空載，輕載，半載，滿載輸出紋波看看 要不要限制帶寬？示波器最大支持8G，探頭最大有2G的來啦。。。。。。。。。。

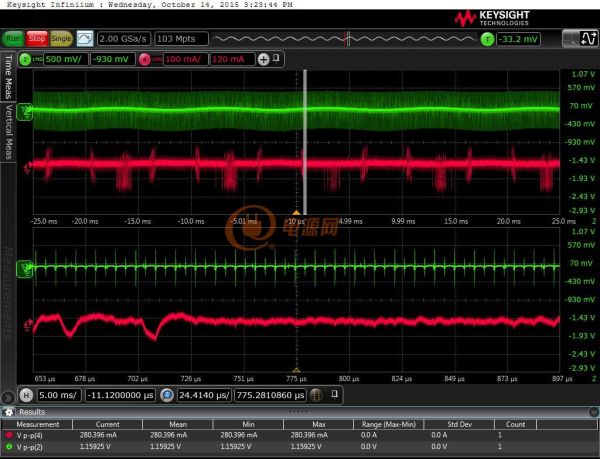

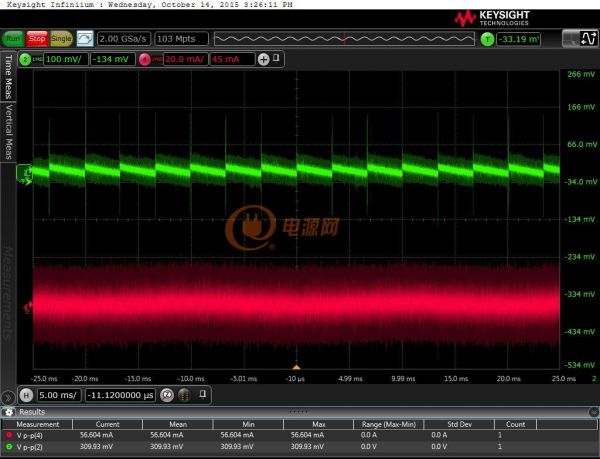

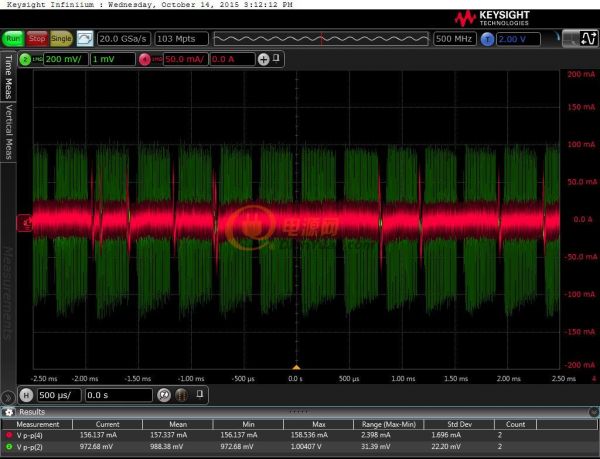

輸入AC100V@50Hz
電壓紋波：2通道（綠色）采用Keysight N2894A 700MHz無源探頭直接測量，去掉探頭地線夾，直接用探頭外殼接觸輸出負極，未焊接任何電容）
電流紋波：4通道（紅色）采用TEK 100MHz有源電流探頭直接測量
MSO-S 804A 8GHz帶寬全開（內部限制8.4GHz功能關閉），實際帶寬因為是德科技的示波器裕量比較大，會大于8GHz。

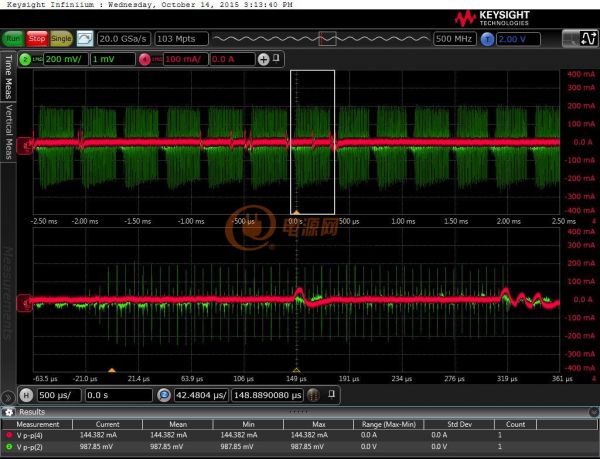

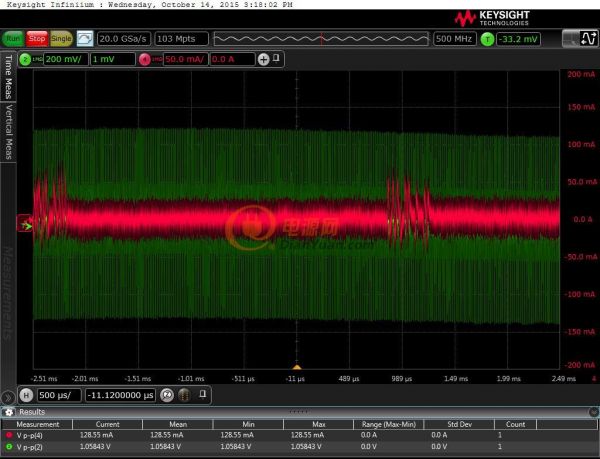

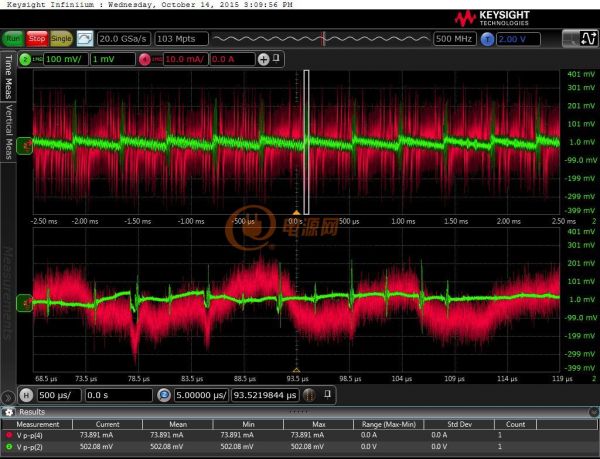

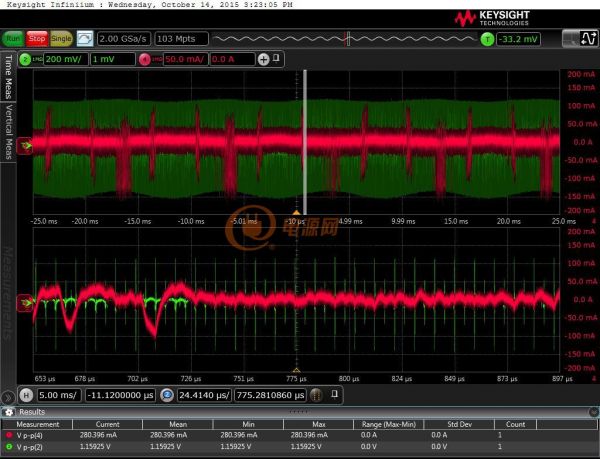

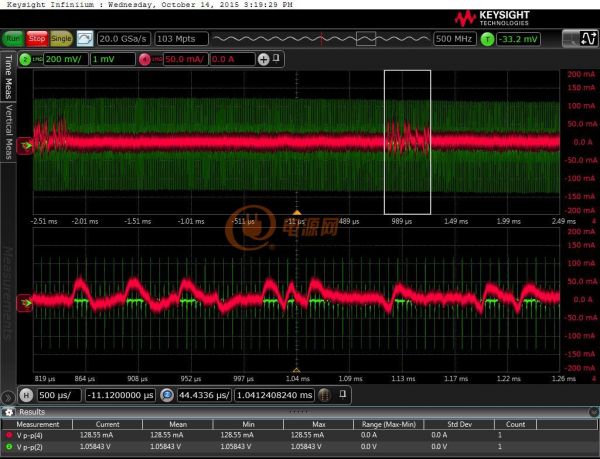

采用CP模式帶載1W時的紋波電流和紋波電壓波形，采樣率20GSa/s
再放大：
繼續：

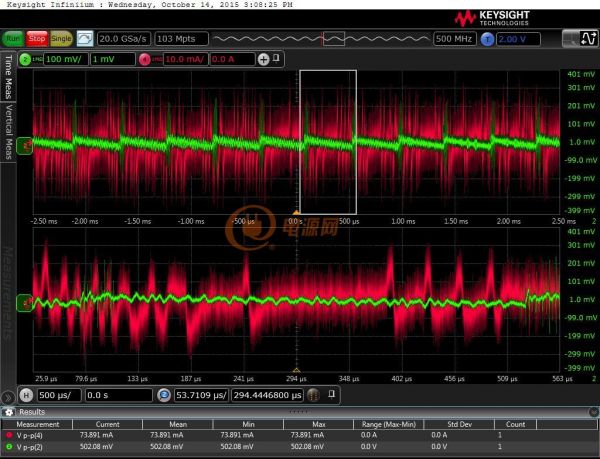

采用CP模式帶載37.5W，采樣率20GSa/s
放大：

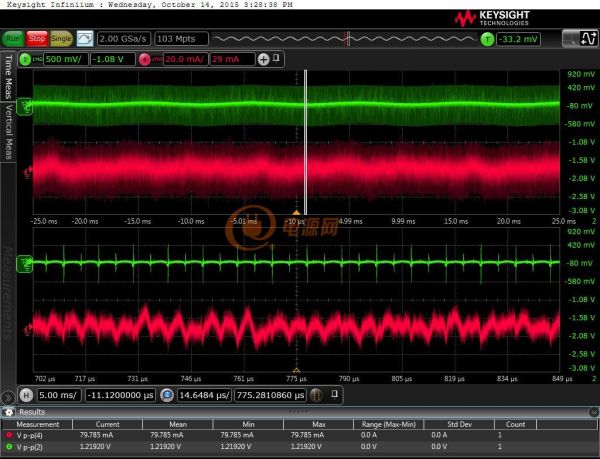

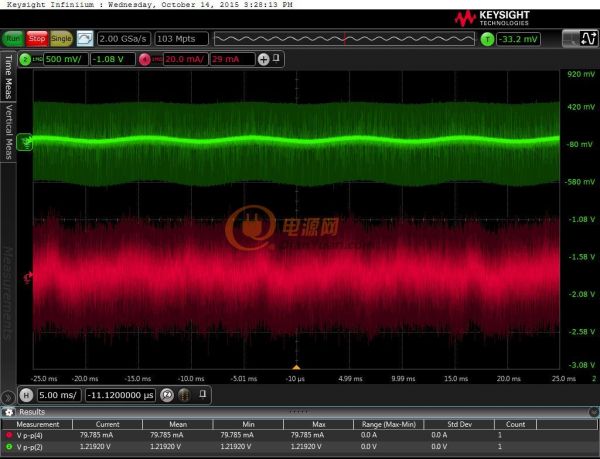

采用CP模式帶載75W，采樣率20GSa/s
采用CP模式帶載150W，采樣率20GSa/s
感覺周期不完整，
加大時基觀察整個周期波形。
放大：
把波形分開查看

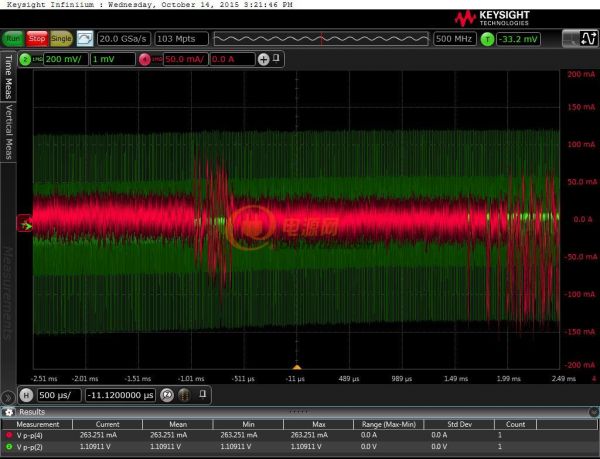

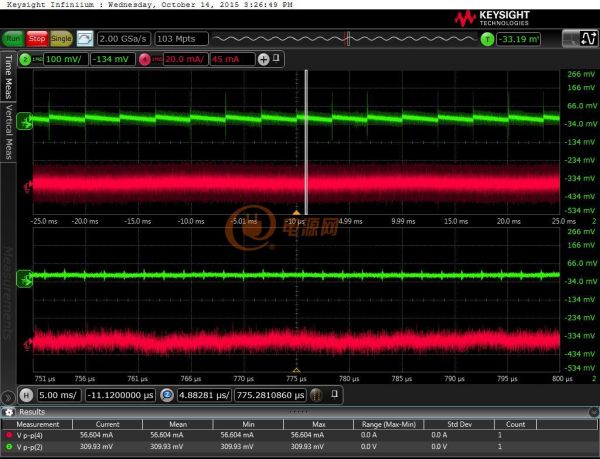

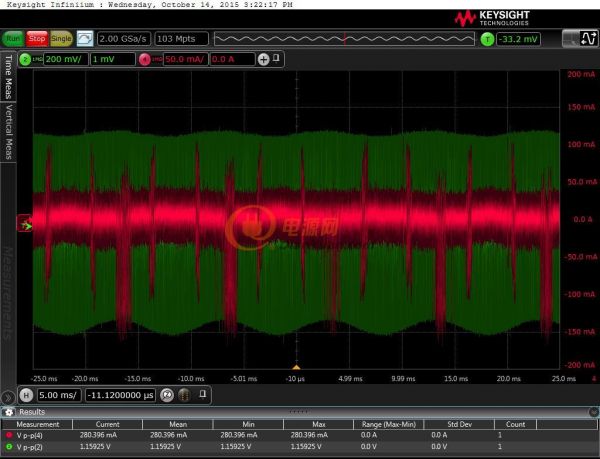

差點漏了空載，因為空載時也是接著電子負載的，輸出電流可能不完全為零
放大
另外，再看看你說的CP模式和應該采用的CV模式測試滿載的，看看區別：
CV模式設置38V：
放大
用你的TDS抓2個周期看看估計抓不到這個波形吧
我的黑白TDS都能抓到2個周期
果然是跳，就說嘛空載1.6W不跳不科學
分別抓
還得用觸發模式吧
測試一下上電瞬間兩個驅動的波形時序，應該是4路一起測試
一個上驅動，一個下驅動，兩個變壓器次級
謝謝
初次級一起搞，這樣要2個差分探頭才行哦，我只有1個差分探頭，周董贊助一個我來測吧 不知用3~5年以後怎麼樣？我們這邊示波器用了六七年了開機一段時間后就風扇噪音很大；反應也有些遲鈍風扇沒清理吧，MSO-S 804A支持機柜安裝，也就是說后外殼是可以拆卸的（不影響保修），所以風扇應該是可以自行清理的
同時，MSO-S 804A是采用的SSD，而且是WIN7系統，對SSD有優化，不會因為使用時間長而導致速度變慢，并且這塊SSD硬盤是可以快速拆卸的。
性能挺好。價錢應該不低，一般小公司都難采用。。。。這么高大上的東西
用不起呀
這臺好強大 提高開關電源的功率密度同時保持高效率，開關電源的開關頻率在VHF頻段是可行的 太貴了，用不起呀！ 好強大的示波器。 只能了解一下，好貴的。 功能強大的機子。 太棒了 開關電源設計100MHz帶寬1GSa/s采樣率的示波器不就夠了 也就羨慕一下，買是不可能的了 太霸道了 啥時候搞活動送幾臺 是啊，強大是強大，但是貴啊，買不起。。。。。。上接第57帖。。。。。。
再實測一個超寬范圍輸入的DC-DC BUCK

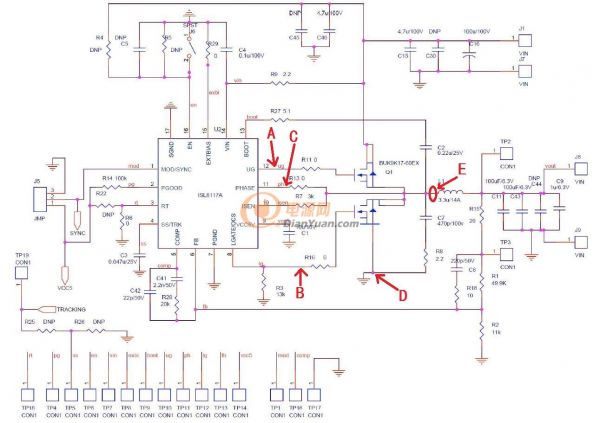

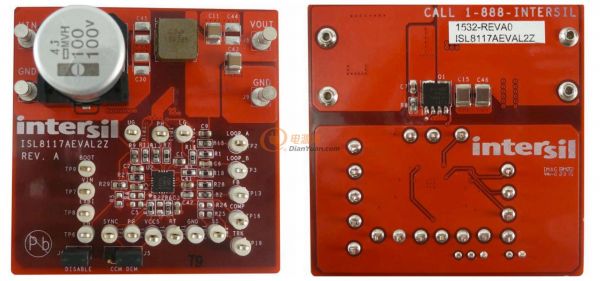

看官方資料里的DEMO圖：

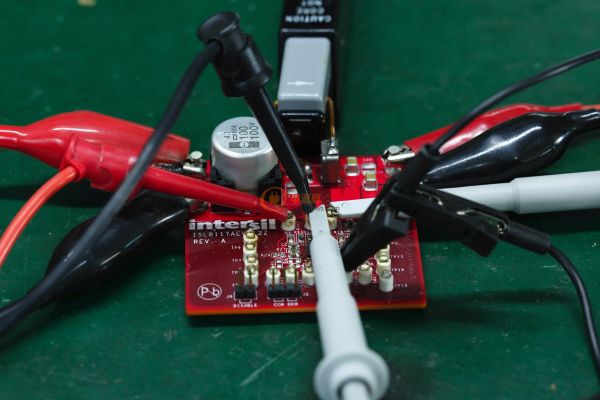

Intersil基于ISL8117A 輸入4.5-60V，輸出3.3V/6A的DC-DC BUCK
說明：
1. MSO-S 804A示波器1通道（黃色）采用Keysight N2894A無源探頭測量功率MOSFET下管的驅動VGS電壓波形(上圖中的B、D點）2. MSO-S 804A示波器2通道（綠色）采用CYBERTEK DP6130差分探頭測量功率MOSFET上管的驅動VGS電壓波形（上圖中的A、D點）
3. MSO-S 804A示波器3通道（藍色）采用Keysight N2894A無源探頭測量同步BUCK橋臂中點（即下管的VDS）電壓波形（上圖中的C、D點）
4. MSO-S 804A示波器4通道（紅色）采用TEK30A電流探頭測量功率電感的電流波形（上圖中的E點）

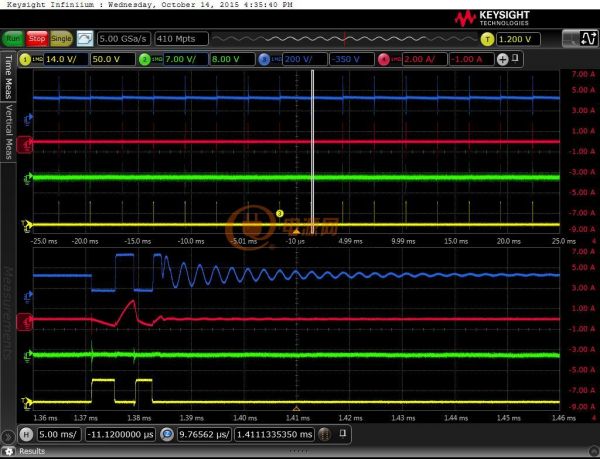

先試試最低輸入電壓

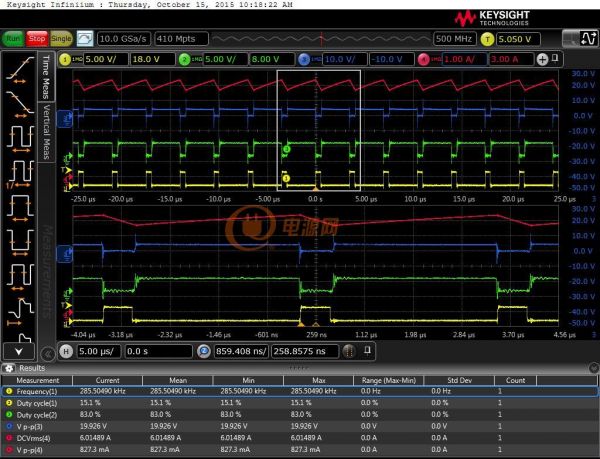

輸入DC4.5V，輸出3.3V@0A（空載）波形：
輸入DC4.5V，輸出3.3V@6A（滿載）波形：
（注：電流波形的基線有作調整）
每一個波形震蕩的細節都可以一覽無余直接一步跨到12V上電，
輸入DC12V，輸出3.3V@0A（空載）波形：
輸入DC12V，輸出3.3V@6A（滿載）波形：
對于滿載和空載，變化最大的就是電流波形疊加了直流分量。
加多一倍電壓，

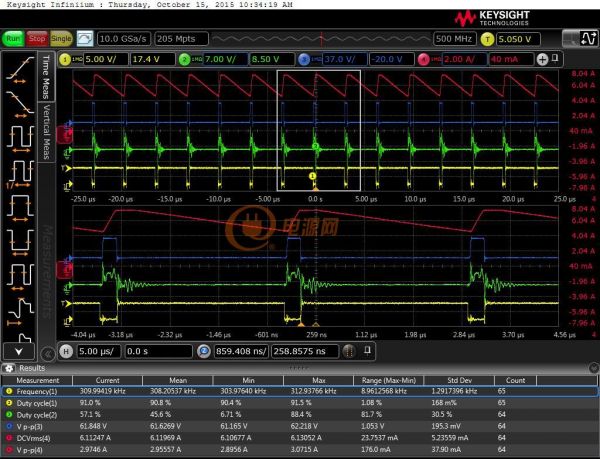

輸入DC24V，輸出3.3V@0A（空載）波形：

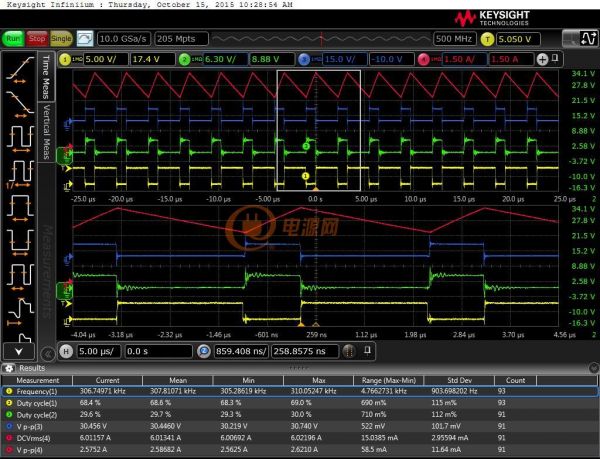

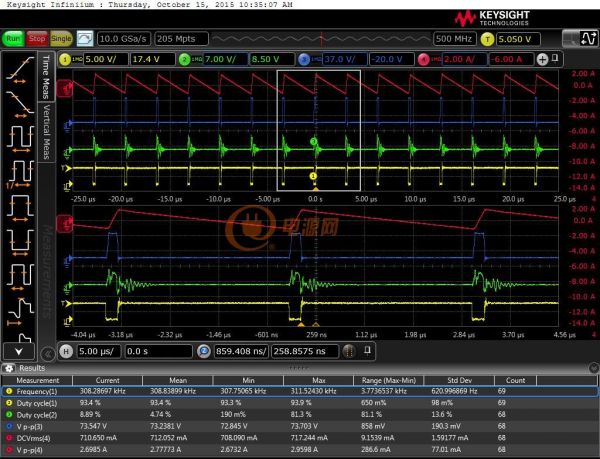

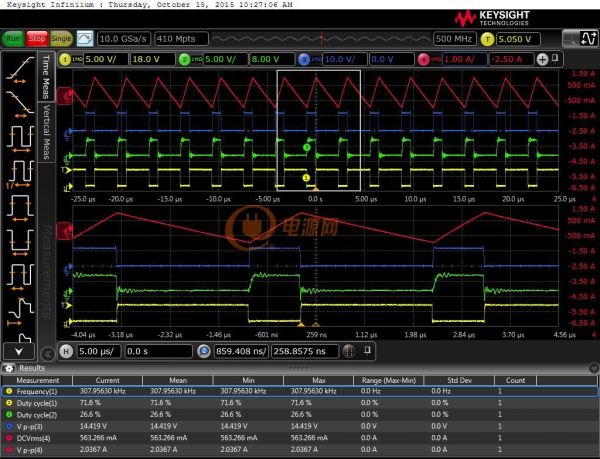

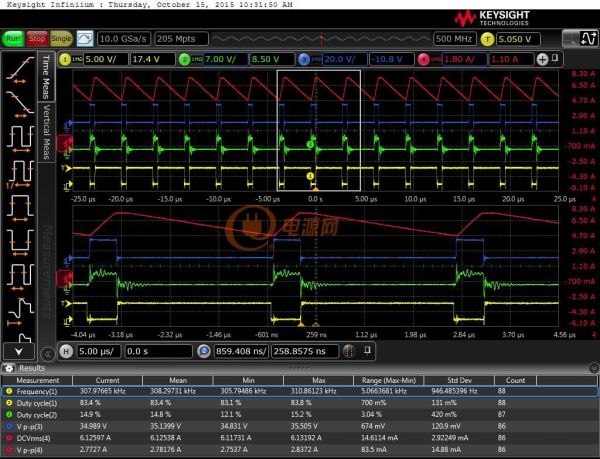

看來準確的開關頻率是308KHz了（元件肯定是有誤差的嘛）此時上管的VGS波形有點突兀了
輸入DC24V，輸出3.3V@6A（滿載）波形：
輸入電壓再翻一倍，
輸入DC48V，輸出3.3V@0A（空載）波形：
這下上管的VGS看起來有點磕磣了，對于工程師而言，波形不是要多漂亮，而是要真實。
不要說我想把它折騰壞，資料標稱的是輸入最高60V
輸入DC60V，輸出3.3V@0A（空載）波形：
空載一切照舊，工作正常。。。。哈哈
輸入DC60V，輸出3.3V@6A（滿載）波形：
算一算，輸入4.5~60V，輸出3.3V，輸入電壓比13.3倍，降壓比接近20倍了。
那么，問題來了：
DC-DC BUCK的最大降壓比極限是多少？
。。。。。。下接第116帖。。。。。。。
比值越大，頻率越低，主要還是錢，像400v到5v，常規的頻率就是50k左右了~~~ 低于100MHz帶寬是不是表現出更優的細節表現，有沒有對比效果 這個也要實驗才能看出來 信號完整性這么好的話，做開關電源感覺綽綽有余 請保持關注，后面會對比限制到不同帶寬和采樣率的效果，包括100MHz 怎么在高輸入下這么高的直流成分了、 CCM模式電流波形就這樣 極品示波器．．．來來來多做點測試唄 是不是可以把自己做的電源發給黃工，幫忙實測一下 當然可以，隨時歡迎 慢慢看，支持下。期待后續。。。 有動態演示視頻最好。 恩恩就是 功能貌似很強大黃工，我有以下幾點想學習：
1、是否可以設置相同的參數與橫河的示波器做下相關的對比測試？
2、配齊差分探頭和電流探頭是個什么樣的價（好奇而已）
3、能否普及下帶寬和采樣深度方面的知識（了解的還不夠系統）
橫河的和這個完全不是一個級別的，沒法對比。
不論是帶寬、采樣率、存儲深度、屏幕、高級功能……都差MSO-S 804A好幾個等級
差分探頭和電流探頭不是標配，配齊還得看你需要的是多少帶寬、多大電壓或電流的，價格從幾千到幾萬，甚至十幾萬的都有。
示波器基礎知識可以看這個帖子：
好的，感謝！貌似鏈接已經無效了 沒有失效呀 功能貌似很強大 功能強大，性能很好，希望性價比也好?。?。。。。。。上接第95帖。。。。。。
和MSO-S 6004A一樣，實測同一臺全閉環純正弦波逆變器波形（區別很大很明顯哦）
測試環境、設備，甚至使用的探頭以及示波器設置的幅值都完全一樣哦
MSO-X 6004A測評鏈接：
【全球首發之一】故障分析與測量操控之王——是德科技MSO-X 6004A示波器測評

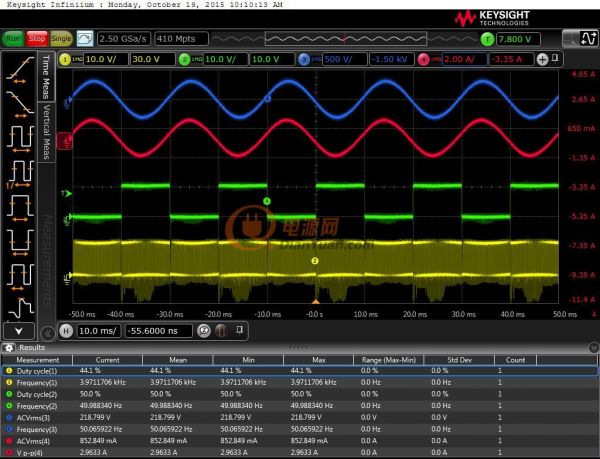

直接上波形：

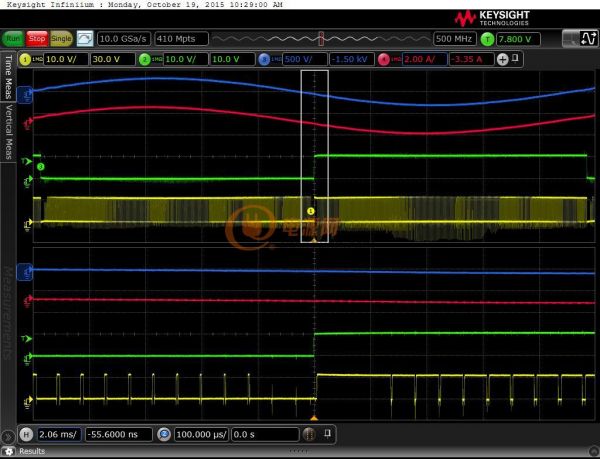

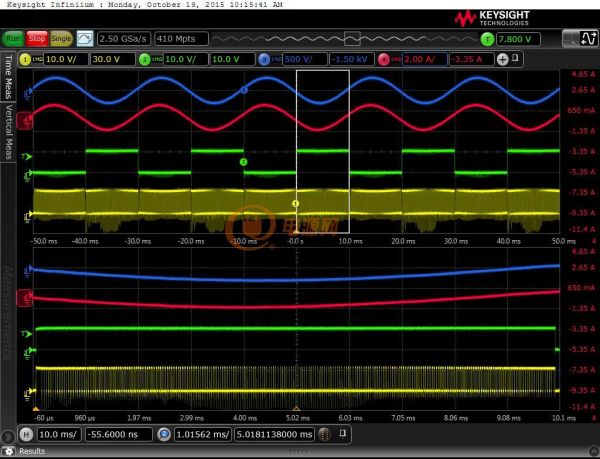

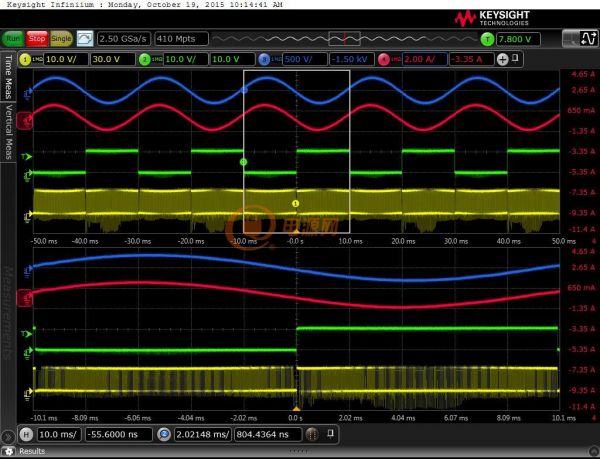

時基10mS每格，存儲深度410M，采樣率2.5G，波形保真度非常高非常高，有木有。。。。。。
放大看一個周期的波形：
再放大看半個周期的：
細節，細節，細節。。。重要的事說3遍。。。。
放大：
對1通道（黃色）的SPWM波形進行多局部對比：
。。。。。。下接第131帖。。。。。
深度存儲現在知道它的必要性了！
不過我感覺14M都很夠了，1052時代才2M，我都玩轉了，當年TEK的TDS2012還是什么，才幾K，大家都在玩啊，不過那種幾K實在是不能用。2M玩轉了是沒有看到真實的細節波形。
對比下這個帖子里的波形：
MSO-X 6004A是8bit、20GSa/s采樣率、6GHz帶寬、4M存儲深度
MSO-S 804A是10bit、20GSa/采樣率、8GHz帶寬、820M存儲深度
最大的區別就是存儲深度了，波形細節區別還是有點大的。
等下我把MSO-S 804A限制到14M看看
2M存儲深度時，采集1個周期的波形，采樣率只有50Msa/s了，波形細節丟失還是比較多的
14M存儲深度，采樣率500Msa/s，細節相比2M豐富多了，但和410M還是有些區別
有時為了觀察是否有大小波的現象會采集多個周期，這樣14M時采樣率會更低了，也會丟失很多細節了
靜態的時候，看不出什么
用動態的吧，突加載的時候，從突加瞬間的波形，抓出來，沖擊性的負載，不要用電阻。
驅動負尖峰區別很明顯，受存儲深度限制采樣率變低，細節丟失無論動態還是靜態應該是一樣的，用的是交流電子負載CR模式，突加載很難抓到2個完全一樣的波形哦
看到更多個波形。有木有更新好慢啊
我想靜靜，靜靜的等。。。。。。上接第116帖。。。。。。

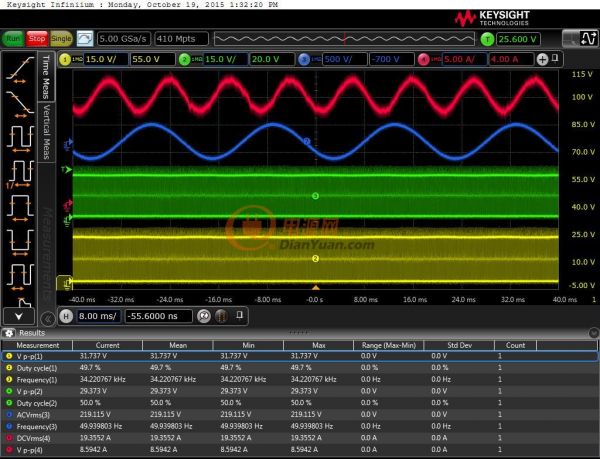

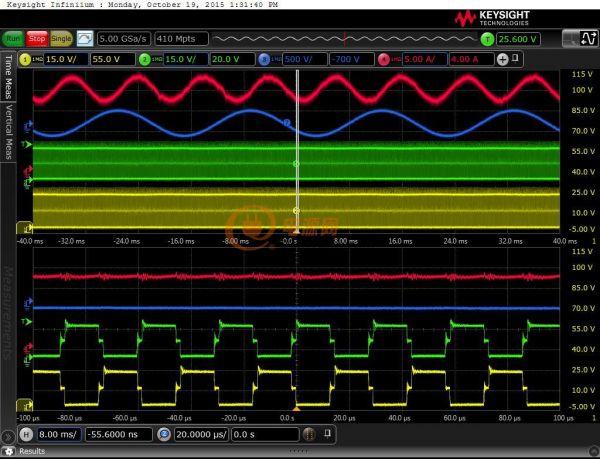

繼續，同樣進行全閉環正弦波逆變器的前級波形實測，不同的是探頭和實測波形有所改變
說明：
1. MSO-X 6004A示波器1通道（黃色）采用Keysight N2894A無源探頭測量推挽左管的VDS波形。
2. MSO-X 6004A示波器2通道（綠色）采用Keysight N2894A無源探頭測量推挽右管的VDS波形。
3. MSO-X 6004A示波器3通道（藍色）采用CYBERTEK DP6130差分探頭測量后級輸出的交流電壓波形。4. MSO-X 6004A示波器4通道（紅色）采用TEK30A電流探頭測量輸入直流電流波形。

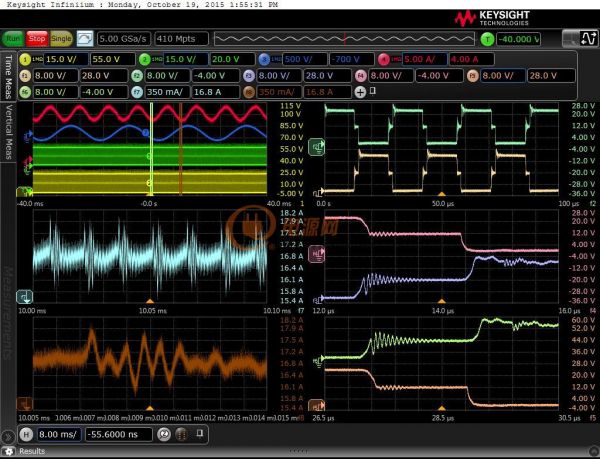

放大查看：
說明：
左上為4個通道的實測源波形
F1為通道1（黃色）推挽左管的VDS波形放大
F2為通道2（綠色）推挽右管的VDS波形的放大
F3為通道1（黃色）推挽左管的VDS波形上升沿放大
F4為通道2（綠色）推挽右管的VDS波形下降沿放大
F5為通道1（黃色）推挽左管的VDS波形下降沿放大
F6為通道2（綠色）推挽右管的VDS波形上升沿放大
F7為通道4（紅色）輸入直流電流波形的放大
F8為通道4（紅色）輸入直流電流波形的再次放大
。。。。。。下接第142帖。。。。。。
又更了，給力啊~機器也確實給力~ 加油加油！圍觀。。。 新活動?。∑鋵嵅挥帽?。東西都不錯！ 高達300MHz的VHF頻段 界面內容很豐富！ 很好很強大，一直都用安捷倫的示波器還有網絡分析儀，真的是很經典！ 樓上土豪~！鑒定完畢~ 啊哈哈，我們都是普通人 高清的圖怎么傳上去的呢，求黃工指導 同問 我發會因為圖太大而卡的傳不上去耶 那得看怎么樣的高清了，400萬像素以內的還是可以直接傳的，前提是得壓縮圖片質量，不然文件太大也傳不上來的。。。。。。上接第131帖。。。。。。

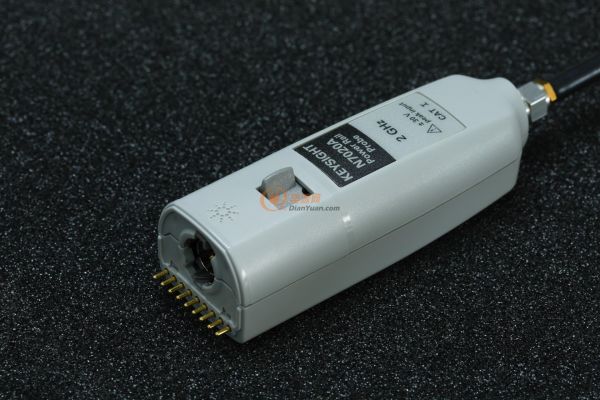

還是先看看電源神器N7020A電源探頭在MSO-S 804A上的表現：
N7020A的主要特性和技術指標：
。。。。。。上接第142帖。。。。。。
關于MSO-S 804A更多詳細功能及介紹：
Infiniium示波器一直憑借出色的可用性享譽業界。S系列示波器標配新一代Infiniium用戶界面，進一步優化了這一特點，并且提供了更全面的功能。
個性化的顯示界面：
1. 分為波形顯示區和測量項目顯示區，上下兩個區用滾動條來調整各自占用多大的顯示空間
2. 窗口分為選項卡式索引顯示方式和自由移動式顯示，前者可隨時轉換為后者，移動到任何位置，甚至外部顯示器上去顯示
3. 每個窗口大小可自由縮放，移動，每個波形窗口又可劃分為多達 4 個獨立的波形顯示區域，從而輕松查看波形。每個獨立的波形顯示區域的滿屏顯示，對應 ADC的 10 比特，4 個獨立顯示區域，解決了波形無需重疊顯示，又能保證最大化 ADC 的有效位利用。

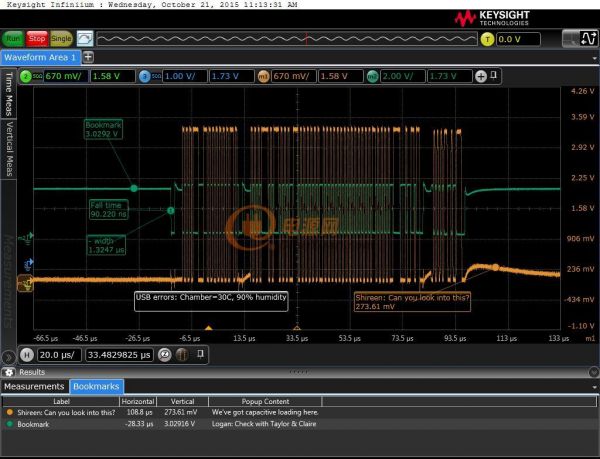

書簽和標注：
可以更快、更好地撰寫測試文檔。

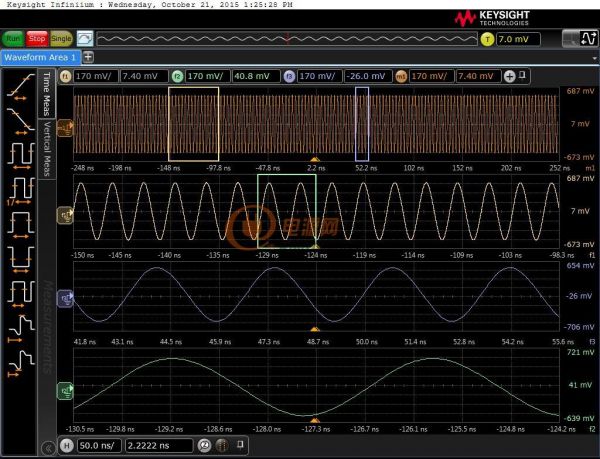

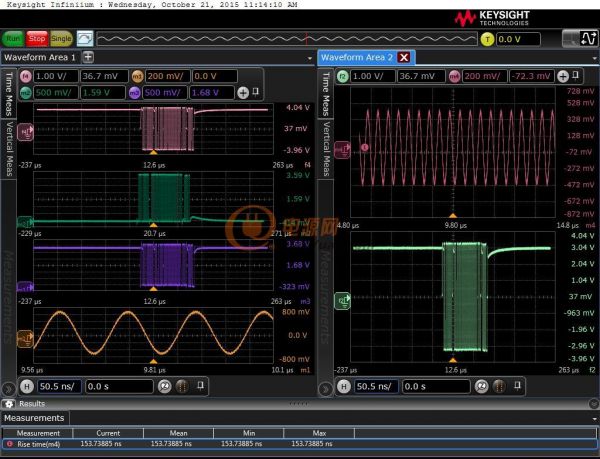

多窗口多刻度顯示：

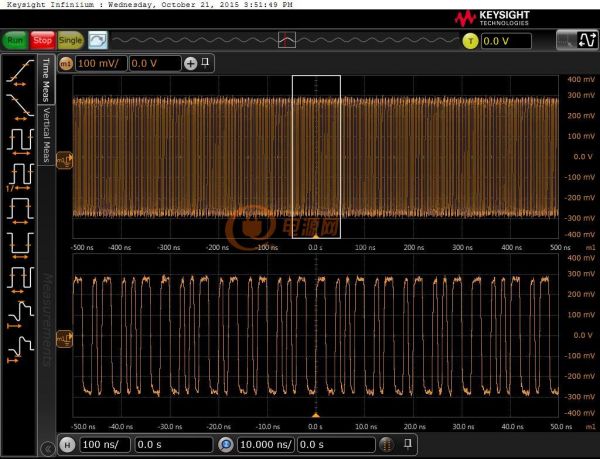

示波器，顧名思義，顯示波形的儀器，在顯示時域波形時，其顯示窗口的水平刻度代表時間，垂直刻度代表信號幅度，這些刻度是等間隔的細線，水平一般是 10 個大格，每個大格又細分為很多小格，垂直一般是 8 個大格，每個大格也細分為很多小格。Infiniium 示波器在此基礎上提供了數字刻度，同時每個窗口可分為 4 個獨立波形顯示區域，最多支持 8 個波形窗口，每個波形窗口又可以細分為16個獨立窗口。

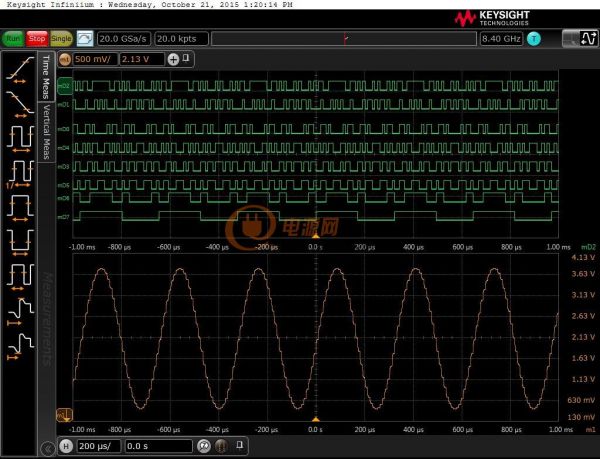

MOS混合信號：
使用邏輯通道可以測量控制信號的時序關系，以及數據和地址總線，總線顯示方式可以把多個邏輯通道組合起來以 16 進制或 2 進制顯示，也支持邏輯分析儀的圖形顯示方式，也就是把總線顯示方式進一步轉化為圖形顯示方式，這在觀察 ADC、DAC，或鳥瞰地址線或數據線的變化時非?？焖儆行?。借助符號數據對應表，也可將總線的列表顯示轉換為符號表顯示，直觀而高效，比如針對 DDR 控制線，可將其對應的命令直接顯示出來。

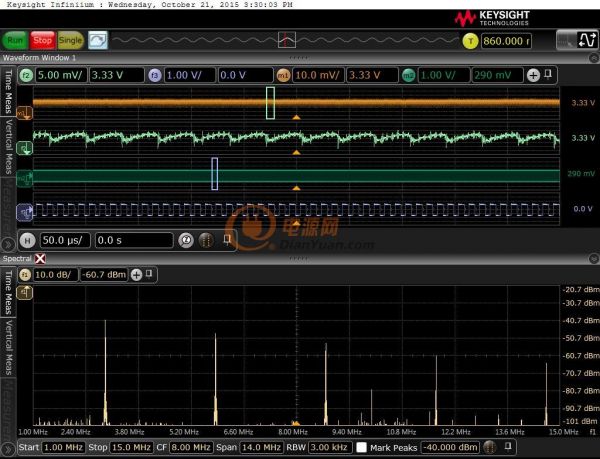

頻譜分析顯示和FFT：
Infiniium S 系列示波器對需要進行 FFT 分析的用戶，是一個優秀的示波器平臺，因為它內置了頻譜分析顯示、控制參數輸入、選通局部 FFT、10 比特 ADC 以及出色的無雜散動態范圍 (SFDR)。
在時域測量基礎上，您還需要進行頻域分析? S 系列示波器標配的頻譜分析顯示提供類似頻譜分析儀的操作界面，包括可以設置開始頻率、停止頻率和中心頻率(CF)、掃寬等。顯示的結果分為兩部分，一是頻譜波形圖，該圖支持數字刻度，并可直接顯示注釋，另一是峰值表，在屏幕下方，顯示每個頻率點及其對應的峰值功率，還有注解。
選通功能：
選通功能最多可以支持16個窗口對波形進行測量和分析，包括FFT，眼圖，上升時間……等，每個窗口可以獨立設置時基，可以任意移動到需要的被測區域。
選通局部FFT：
Infiniium 系列示波器支持對波形的局部進行選通截取操作，進行局部數學運算和分析，包括 FFT。標配支持16 個獨立的選通窗口，用戶可用其中任何一個窗口，對特定時間范圍內局部波形執行 FFT。在時域波形中定義選通窗口，然后您可以拖動這些窗口或改變窗口范圍，這時在對應的 FFT 窗口中，您會看到時間關聯的 FFT 測量結果的變化。右圖顯示兩個同時進行的 FFT 測量。
多種函數功能：
Infiniium標配有16個獨立的數學函數，包括簡單和復雜數學、過濾器、FFT和用戶定義的函數。

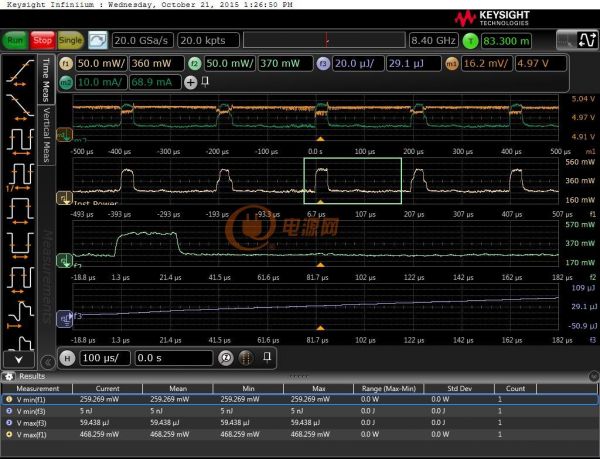

函數可以級聯,這個例子中,函數是用來獲得電力和能源消耗。

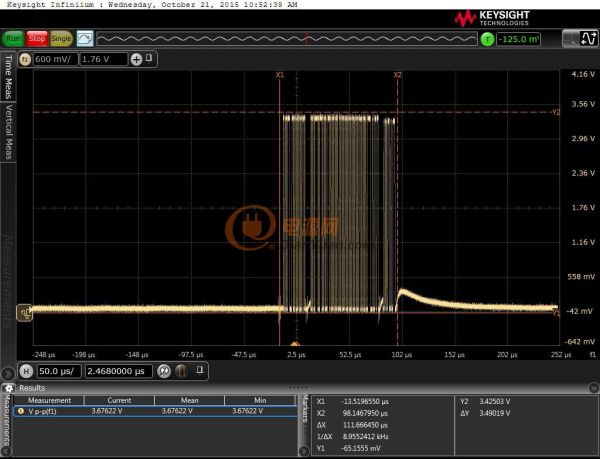

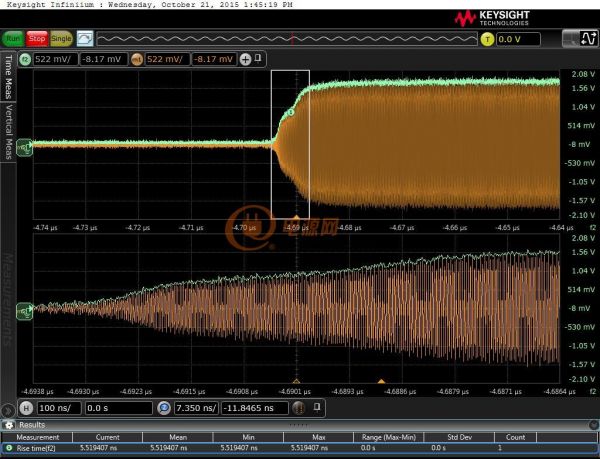

信號包絡測量：
對于猝發脈沖串，如何測量其包絡的上升時間?
對調幅信號，如何得到其包絡，并對其包絡進行各種測量和分析？
當然您也許可以使用硬件包絡檢測器……
使用 Infiniium 系列示波器，它標配一個功能，可直接完成這類測量和分析。

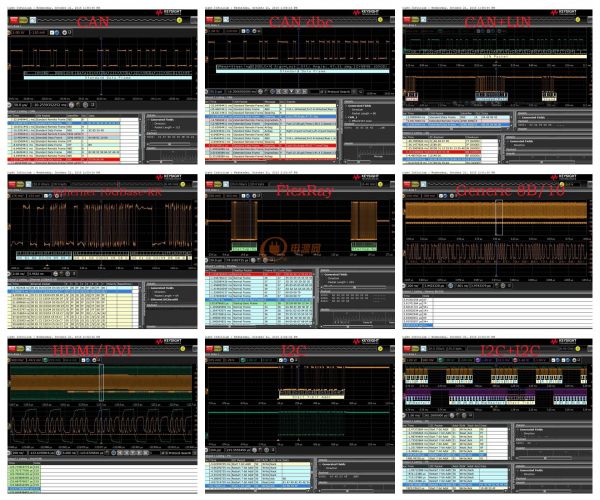

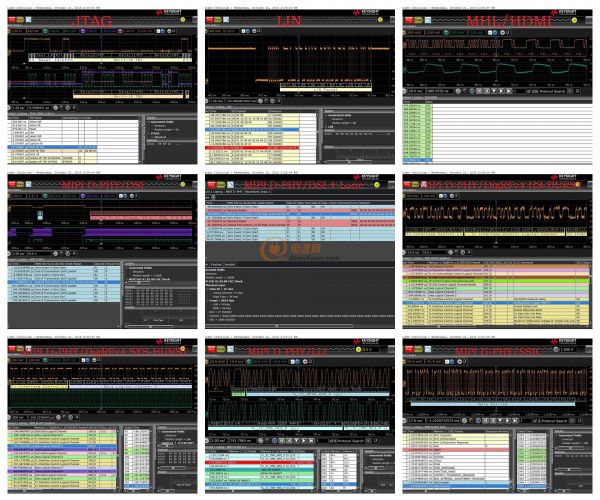

協議解碼：
是德科技豐富的協議解碼和觸發應用軟件可以幫助提高您的工作效率: 將 DSO 或 MSO 物理層采集結果轉變換成特定協議數據包，并在協議包這個級別設置觸發條件。

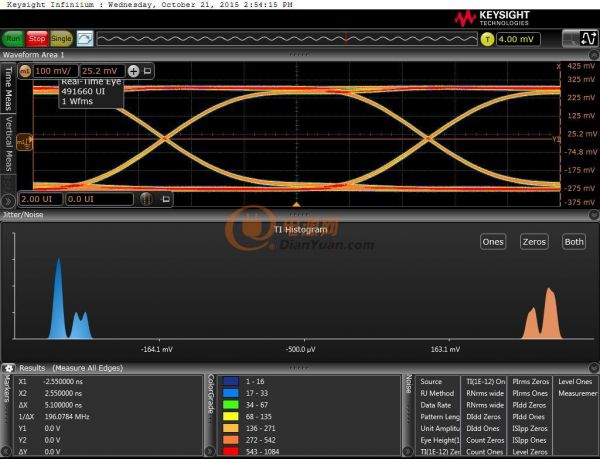

眼圖：
均衡：
打開實時眼睛部分或完全關閉的串行數據鏈路。
快速和準確的均衡，利用DFE、FFE、DTLE實時建模。

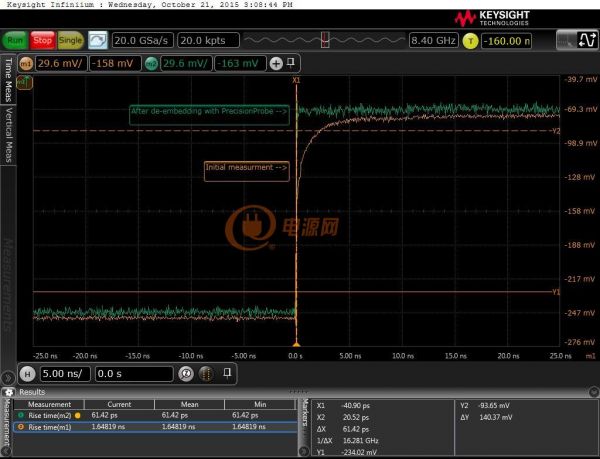

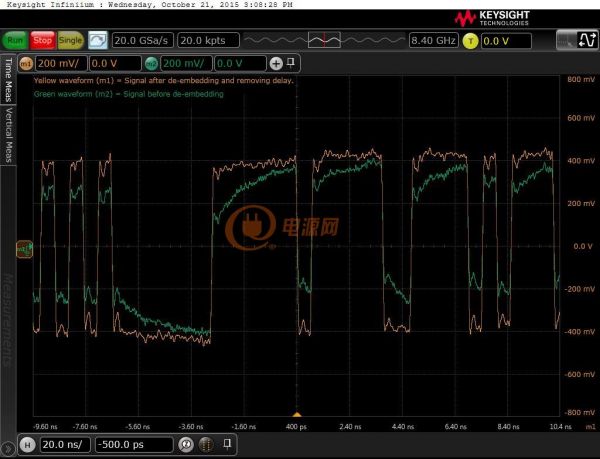

嵌入式InfiniiSim:
精確測量：

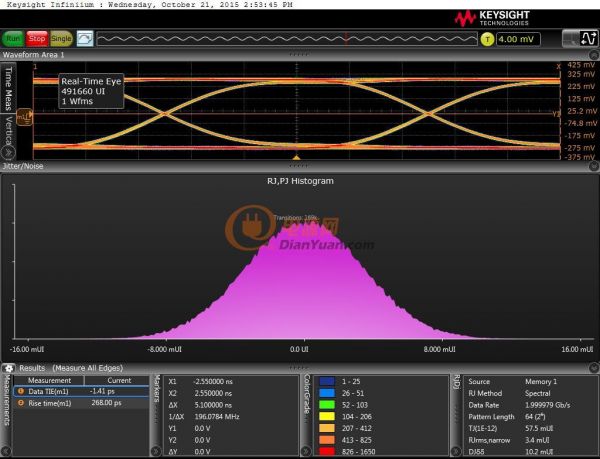

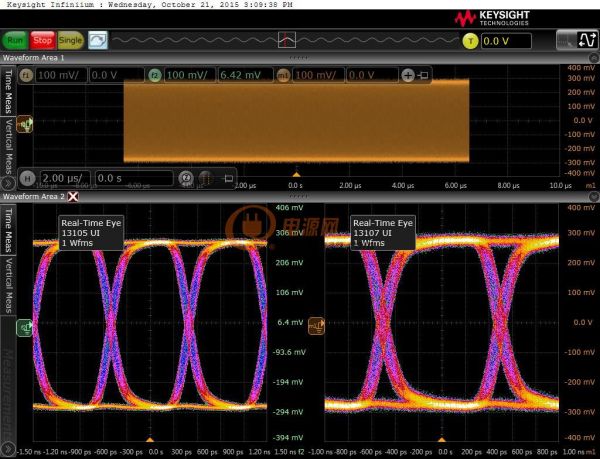

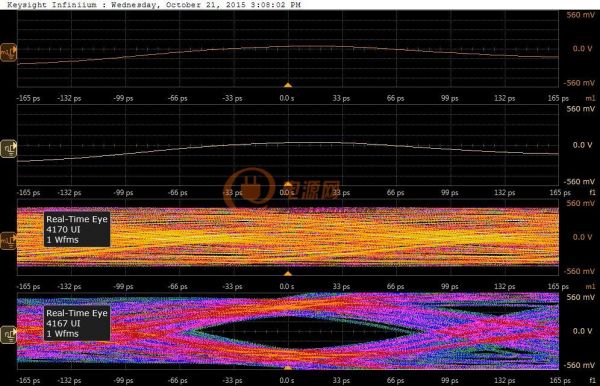

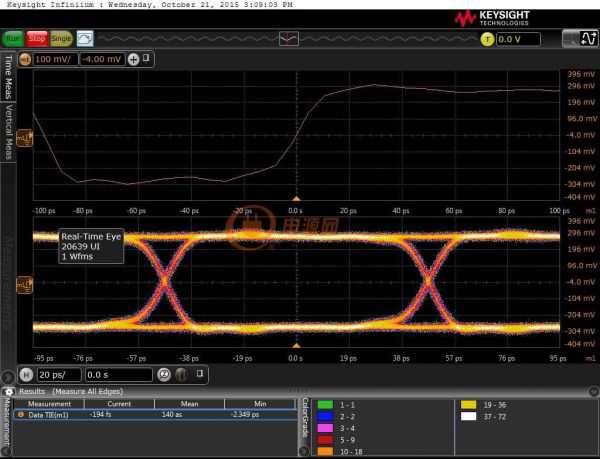

實時眼圖：
多眼圖：
電源探頭測量：

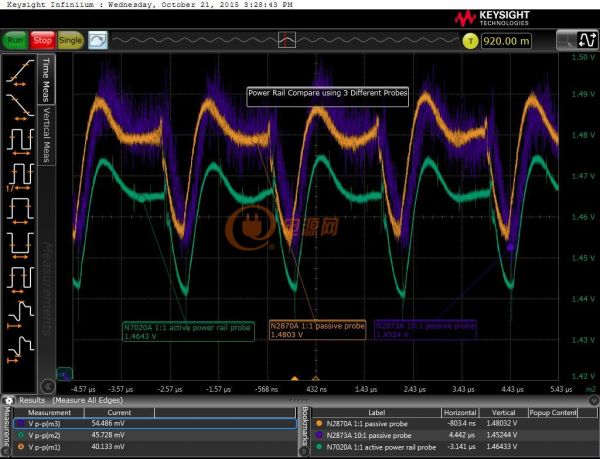

采用是德科技的電源探頭N7020A和N2870A、N2873A進行紋波測量。

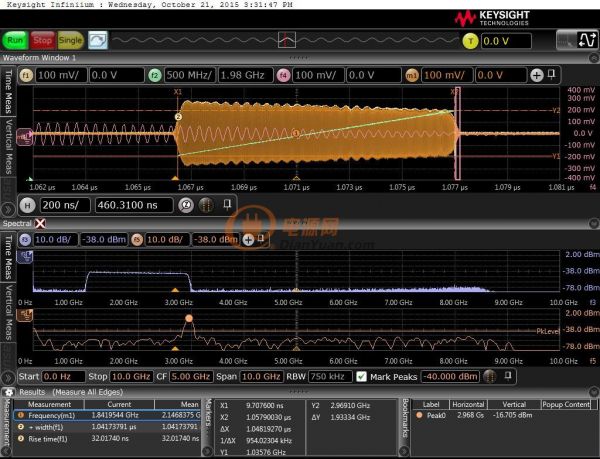

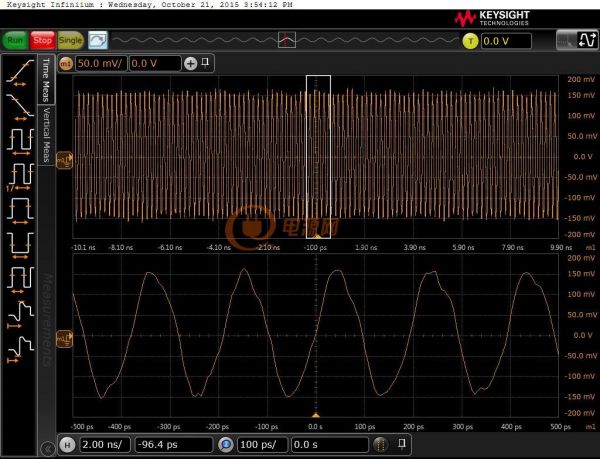

RF射頻測量：
基本的FFT測量：

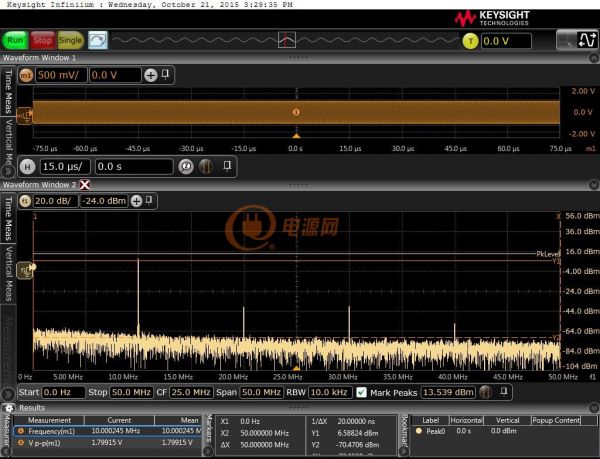

對10MHz基準信號的FFT測量

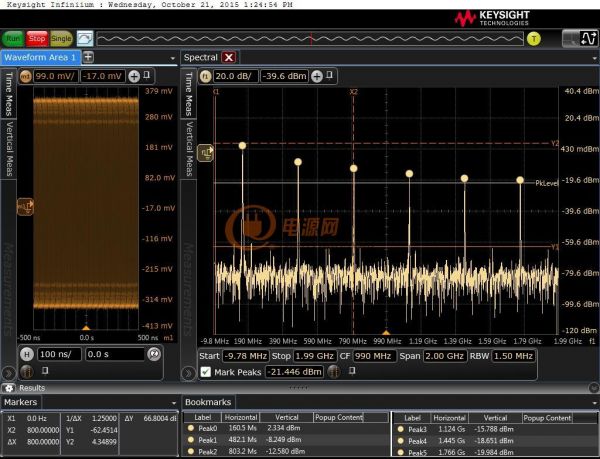

電源噪音FFT測量：

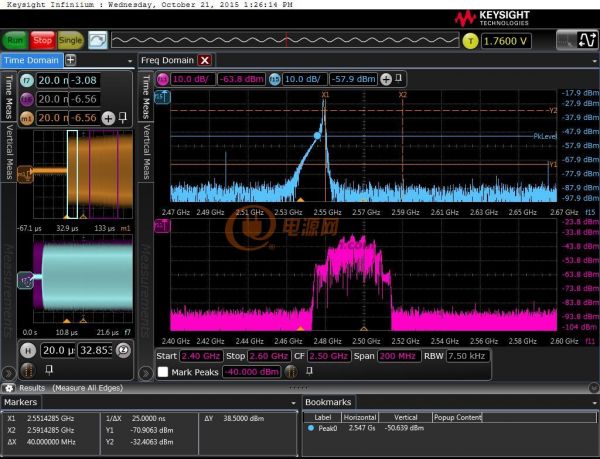

寬頻帶信號FFT測量：

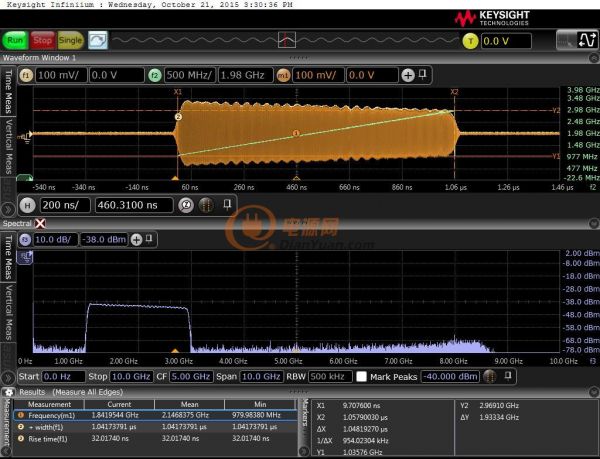

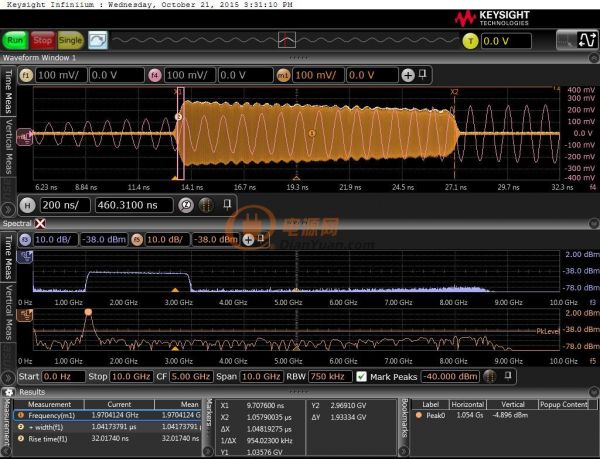

對線性調頻脈沖射頻信號的FFT測量
選擇指定時段FFT測量：
帶結束標記：

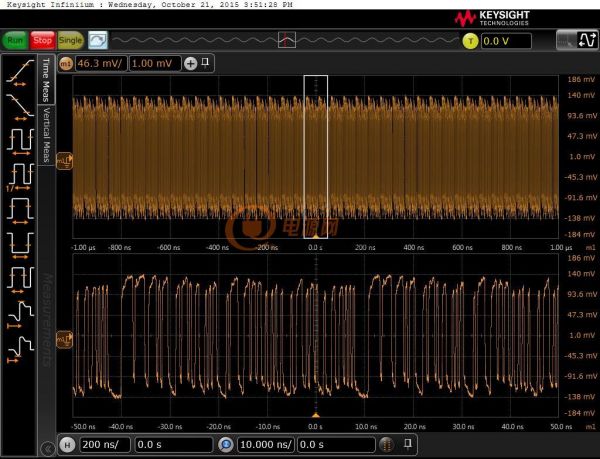

SATA/SAS 101010模式：
5Gbps PRBS 10e-7模式：

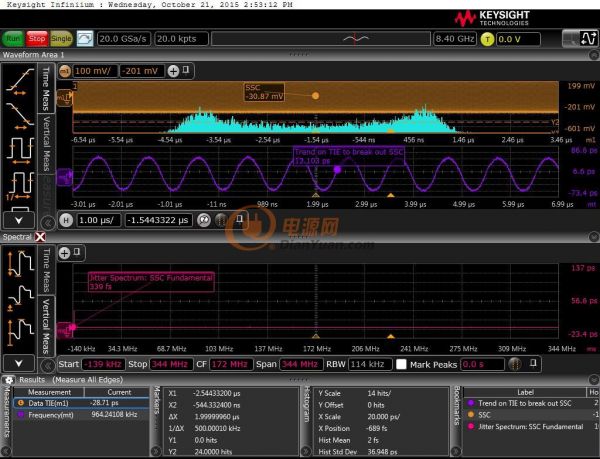

SSC模式抖動分析：
增加SSC與EZJIT深入信號分析。
是德科技MOS-S 804A還有更大強大的功能等待大家體驗。。。
MSO-S 804A具備高規格的采樣率、帶寬、存儲深度，高精度指標和高分辨率，以及享譽業界的可用性，為工程師對信號的深入分析和產品的調試提供便捷快速的測量，實屬當之無愧的深度分析與調試智能王者。
閱 哈哈哈，好有氣派 越來越看不懂，高大上啊，這才是牛逼的一面，搞到最后，原來J版是把精華放后面了！ 期待更多測評，圍觀一下 了解一下，遠遠地注視， 功能很強大，就是貴 功能挺多的就怕價值不菲??！ 能用上這么高端的示波器，工作再累也是開心的呀！ 真心懂！ 11月21，電源年度會，小苑深圳等你們來 玩不起啊！看看也行！ 長見識~~~ 東西是好，可惜小公司買不了 只能遠遠看一下下~ 做工沒的說，20層板的PCB，性能也是杠杠的 趕緊來圍觀一下 貌似智能化趨勢啊，贊... 好東西呢 價格狂貴，大家要努力啊 努力掙錢 好東西呀期待發布，看這外形，價格應該比較高！
不錯哦 好羨慕是德科技MSO-X 6004A示波器。 買不起，好東西流口水 哈哈哈 集體圍觀團~ 真是好家伙 是德科技的MSO-S 804A示波器功能強大，好東西！ 跟你說很厲害的 高大尚的東西能送我一個嗎 我來看看，好產品啊！ 說個題外話，但和版主有關的啊，元帥，聽說你是攝影專家，這是真的嗎？ 好貨！就是太貴！ 東西不錯！功能強大 太強大了，不便宜。 想有一臺，怕老板不同意。 已經向老板申請了！ 已經參加了，兩個產品都好！好東西
坐觀垂釣者,徒有羨魚情 吊炸天啊，果然安捷倫的好，應該是是德 除了價格，什么都好啊 不錯啊，要是我也有一臺就好了 支持使用這種示波器 加油哦，不錯的示波器 依舊那么強大啊 看看就好，不敢多想 確實是好東西 看看解解饞 這也是微軟系統的啊 果然強悍啊 確實不錯!!! 高富帥，只能看看過過眼癮 看來很喜歡呀 我喜歡，買買買，等等下，我看口袋，老板可以打白條嗎 你猜 謝謝樓主的剖析和測評 東西挺好。價格不低。一般公司用不上。 很期待不錯的型號，功能很強大！
是德科技MSO-S 804A示波器真是好東西，值得擁有！
這個示波器太牛了，頂起
MSO-S 804A示波器，太高大上了。價格嘛……
公司有錢了就一定買。
繼續支持，求免費贈送啊
想得美~ 不錯 謝謝樓主的剖析和測評。 儀器看上去很高大上 各種分析都比較專業 深度好帖 haoyiqi 好設備 以后介紹新產品麻煩別忘了報價 看帖不仔細哦，有價格的哦 確實是好東西 好家伙 先看看，簡直高大上 邏輯功能強大，厲害！
用不起
功能強大，價格太貴，買不起實現卓越的信號保真度和測量能力，確實是太強在了。
功能強大，學習！！ 女工程師是亮點，什么時候我也做個宣傳去 啥情況 科學家就是牛，研究了示波器人們就有福氣。 知識改變生活 可以與ATE測試儀連接嗎？ 學習中每家示波器都不一樣 唉，示波器是越來越牛了，效率也是越來越高了，工程師們偷懶的機會都沒了！ 一看就有經驗了哈哈 怎么一直是這個貼啊 現在的儀器功能真是太強大了。也許有一天，以后不僅是儀器，也是一臺功能更全的PC 太強大，就是貴 高大上的樣子
可惜用不起啊
好神奇，高端 我來叫好 這么高大上的東西，價格如何？ 這個貼一直這么火啊
默默的人氣好旺哦，我也來頂下。
想辦法讓老板來買 對。求老板心里陰影面積。 高大上的示波器，學習ing 是德科技S系列示波器采用高精度的恒溫晶振，相當的不錯啊 示波器，愛你，沒你的話，我不用干活了 示波器功能很強大，操作也可以，希望性價比也會好！11 很牛！高精度寬帶寬！ 很牛，是德的示波器很好用，價格有點貴。學習一下。
是德科技S系列示波器具備世界上最快的10bit ADC，沒有之一，采樣率達到40GSa/s。 牛啊!
可不可以試用啊 神裝備！ 好裝備 強大??！牛 這個是用來看的，老板不會掏錢的，家里的DS1102E是用的 功能強大，性能很好，性價比也不錯！ 100MHz都夠用了，膜拜 好活動，回帖支持。 好活動！性能強大的儀器 頂！ 推薦給老板 大家都好懂哦 好東西啊，買不起??！都是壕玩的！ 看不太懂，，，，不過值得研究的感覺 對設計和調試電源非常有幫助，繼續加油 深度分析與調試智能之王，牛！也只能看看了
"大王"
"要不起"
斗地主~~~~三分~~~不叫~ 果斷贊 強強結合，我心目中的最強！就是價格稍貴！贊。 強大!!! 功能很強大，還有很多擴展功能，使用起來應該很方便！支持！ 是好東西。 確實是好儀器 好好學習！??！ 確實很強大，為何安捷倫要換成是德科技呢？ 好東西啊 這東西，真是好東西。不過想愛你不容易。 好東西，不過只能看看了 好東西啊 高大上的儀器?？捎妹娣e最大化啊。。每一寸地方都沒有刪除的可能。功能強大，不過價格也很強大。 不錯，呀，學生黨用不起?。。? 去個有這個儀器的單位吧 好東西！ 強大??！ 不錯，功能很強大 很強大的分析功能，特別適合多通道高速信號的分析對比。 懂行啊 可惜買不起啊 很不錯啊 支持~~ 高大上的示波器，還沒有使用過，每次看到都有直接使用的沖動好東西，值得一看
高端啊，從500m到8ghz，不知觸摸屏是不是電容屏，高端大氣上檔次，價格也該也不便宜哈。 求報價 買不起的人 默默飄過。。。。。。 好 東西 看看 好裝備 這個對我來說還不會用 ，可以學習一下啊你這東西太貴，一般業余愛好者買不起，但是我相信業余愛好者憑借手里的小米加步槍同樣能干大工程，以前在一家公司做315MHZ無線產品，接收機靈明度老是調不好，不良率達到90%。有工程師提出買一臺信號發生器，再買幾臺頻譜儀，光這些設備投資就需要10多萬，因為315MHZ遙控器用SAW（聲表面振子做的)無需調試，這東西發誰頻率很穩定。我接手后我說一臺很爛的示波器（只要最高頻率能測到1MH就可以了，我的方法是用低頻幾百KHZ的信號來調試315MHZ)就可以全部搞定,而這種示波器幾乎所有的公司都有。
這種測試思路是這樣的：接收機就受到315MHZ的高頻信號后和接收機內的本振信號混頻，差出幾十到幾百KHZ的低頻型號，如果接收機已經調到最佳靈敏度，那么查出來的低頻信號電壓幅度最高。老板采納我的建議，產品成活率100%。而且很直觀，初中學歷的工人都可以調好。
實在太有米了 功能太強大了，學習到了很多東西??！ 價格不低呀。。 好想能夠擁有一臺。。。 厲害，一臺TDS1002就陪伴我九年了，哈哈，這些東西看著流口水呀，哈哈。 抓獲一個高速信號沒抓住，100M的帶寬不夠啊 10位的ADC是不是精度低了點 示波器10位已經不錯了吧,一般都是8位的 我正在調研,公司準備買這個示波器 公司已經買了這個MSO-S 804A示波器 ,60多W RMB 學習學習 高大上 MDO3054混合域摸索中~~~好東西
一直都是用的100MHz帶寬示波器，好高大上學習ing~~
不錯的示波器，測評資料也很詳細，學習了 學習 牛機，馬上準備申請 看波形 真是好東西啊 很任性 大功率電感廠家 |大電流電感工廠
