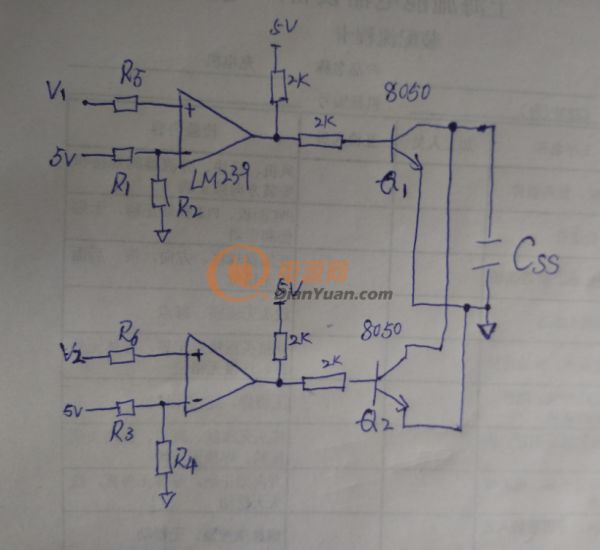

如圖，輸入信號V1、V2與參考電壓比較產生高電平來導通三極管，從而拉低軟啟動電容Css上的電壓來實現保護功能，現在的問題是無論怎么調節R1/R2、R3/R4的比值（即更改保護參考電壓值），機器總是在同一個負載點保護，如果把這個電路整體去掉，機器又正常工作了（保護功能沒有了），請問下怎么回事，謝謝

??！

怎會有人傻傻的做保護拉軟起接腳?

軟起, 之所以叫軟起就是以電容充電電壓為基準, 去控制PWM由最小週期跟隨電壓充電上升而變寬, 而軟起Pin 通常帶個恆流源, 讓使用者在置換不

同電容有不同的時間長數, 因為定電流才有線性斜率, 非定電流則會出現拋物線, 又因為定電流, 所以電流值都很小才可以將時間常數拉長.....

你用電晶體拉軟起Pin, 只要電晶體進入線性區, 恆流電流馬上被拉掉, 而這個點又是剛好你比較器電晶體關掉的初期點, 因為電晶體關掉也有一個線性截止

所以不管你怎麼調, 恆流電源被拉掉都是同一個點, 你調到死也沒用.因為軟起電流太小了.....

你應該選擇Enable Pin, 用來關掉電源, 不過要做自鎖喔, 不然會震盪........

版主，拉軟啟動引腳真的有見過，而且真的有人在用

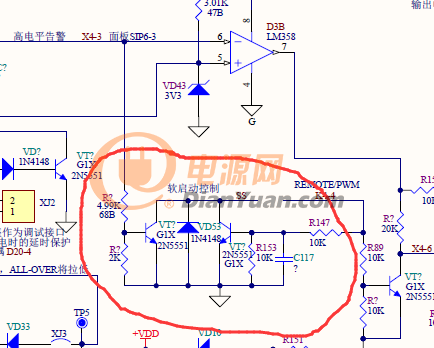

這是中興的2400W電源的部分圖

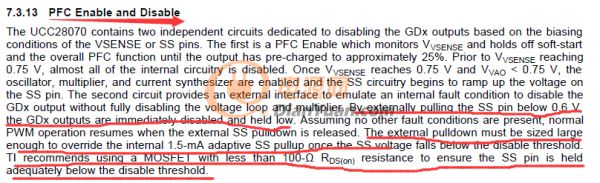

這是芯片資料上說的

版主，如果把這個三極管換成MOS管可以不，比如2N7002

你看一下UCC28070 SPEC Page 13內部結構圖, SS接腳雖然是做Soft Start, 但是起始電流為10uA, 當啟動後那個接腳是轉為Protection RE-Start

也就是當你將SS短路後, 連RE-Start Function 一起被Desable, 為何會如此, 原因是一般IC 保護分兩種, 一種是透過CS將VCC拉低造成打嗝,但打嗝的間隔可用SS那個電容常數來達成......

另一種是使用SCP(Shourt Circuit Protection), 短路後利用電壓下降使FB電壓分壓不足讓電容充電, 當電容充到某個程度電壓後, IC關閉且自鎖

這兩種各有優缺點, 但是相同的都是利用SS接腳做兩個功能, 因為Soft Start 是初始開機, 而Protection則是開機Finish..所以功能做再同一PIN上並不衝突

你可以查看你使用的IC, SS是單獨做Soft Start或兩個Function, 若只做Soft Start, 那就沒辦法了, 若你的IC沒有EN Pin, 則看一下COMP接腳有無拉出

可以從COMP接腳拉地方式做保護..............

版主，我用的芯片就是UCC28070

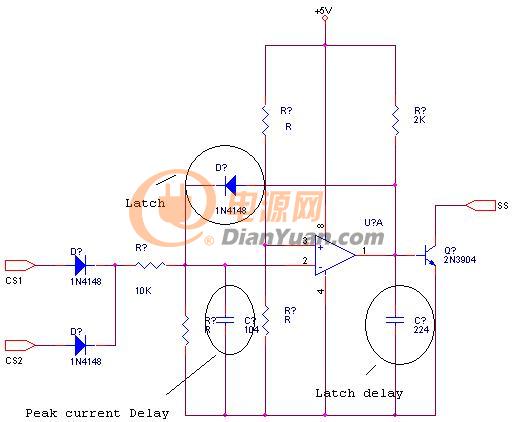

OK...那你用這圖

把電晶體導通電位往上移....用HFE值較高電晶體.....然後Source 5V是固定不變的, 不可以因為保護而往下掉.......

版主，還是不行啊，保護點還是沒辦法按照要求更改 那你在pin7與pin1個接一顆電容落地，把速度變慢呢? 另外，你V1, V2, 各是從哪來? 加電容也加過，也不行，V1、V2的信號UCC28070應用電路中電流互感器采過來的，試過加了濾波電路也不行 版主，我現在用的是比較器LM239，這個是內部三極管集電極開路的，如果換成普通的運放LM358會不會好一點

OP跟比較器差異:

OP輸出具有High, Low位準,而電壓上升與下降均有斜率, 所以具有線性作用, 因此可以用回授來控制其放大比例, 只是動作較慢..

比較器具有極高增益, 輸出多為OC結構, 沒有線性功能, 輸出位準只能靠提升電阻, 因此無法控制其放大率, 但是動作非?？?...

你當然可以用OP試試, 淡我很懷疑你前端V1,V2到底是啥東東????

V 1/V2是PFC電路中電感電流的上升階段的電流（通過互感器轉換成電壓），這個從肯定有一下干擾信號，但是我增加濾波電流沒有用

剛開始沒有用OP，也是因為速度稍慢的原因

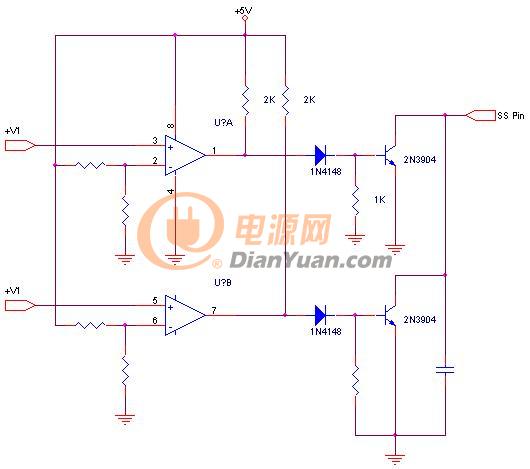

老大, 你是雙交錯, 電流一定各為一半一半, 當然你怎調都不可能V1,V2不同:

不需自閉鎖, 二極體拿掉....

版主，問題基本解決了，還是你提醒到的V1、V2信號，讓我懷疑是不是V1、V2信號受到干擾...因為我是用面包板搭的電路，地線可能不是很好，我后來跳了一根線就可以了，效果不錯，多謝你耐心幫我想辦法。你這個電路回頭我再試一下，謝謝了 挖勒.....做電源沒人用麵包板做的啦...你厲害...... 只是先驗證下功能啊。。。 已經被添加到社區經典圖庫嘍
