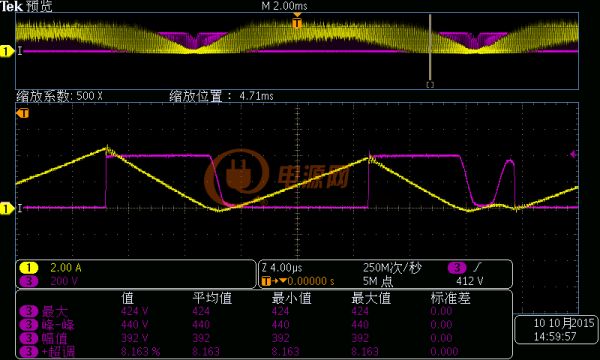

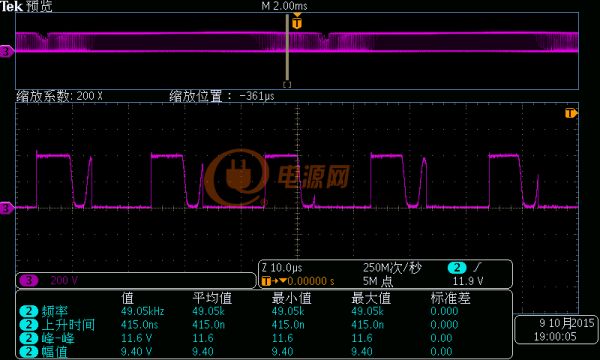

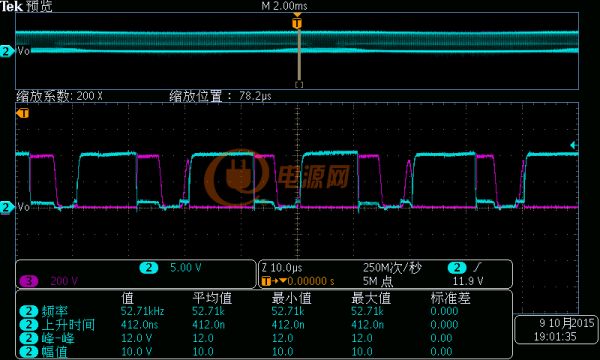

240V時，MOS上波形就成這樣了。藍色為GS波形，紫色為DS波形。請教一下這是原因。
板子有干擾？被觸發了，檢查一下PCB
看看電感電流，是否已經斷續振蕩了。
驅動大小波，調整一下電壓和電流補償環路，，
電感電流確實斷續了
電流斷續了，死區時間里面振蕩，電流振蕩通過電壓上體現。
沒什么異常的。
你的意思是說這是正常現象嗎？
是正常的，斷續情況下，buck,boost都有類似的振蕩的。
如果用仿真軟件看也是有振蕩的。
教科書上的波形大部分是理想波形。
電源進入DCM工作模式了。mos關斷的時候，電感的漏感和mos的寄生電容發生震蕩。你的gate波形不太干凈，估計是受干擾了。
