有用過LM5118這個芯片的前輩嗎？我做了一個6-45V輸入，要求輸出24V，帶13A負載的電源。目前的狀況是：
1，在VIN<20V以后，能帶起的負載電流隨著VIN的減小而減小，，，例如在VIN=15V的時候，只能帶9A的負載，如果超過9A，電力電流開始震蕩（在十幾個周期內不斷地上升，直到很大，然后快速的下降到0），輸出電壓從24V跌落到10V左右；

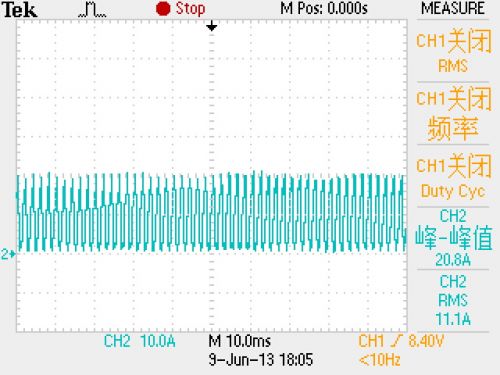

2，即使是穩定工作的時候，電感電流與開關導通也存在很大的相位差，見附圖1

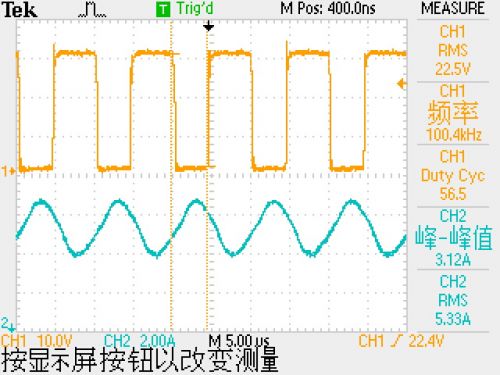

3，在VIN>40V的時候，電感電流尖峰較大，，，見附圖2
希望使用過這款芯片的前輩指點一下！
圖1
圖2
電路圖有嗎?
拿出電路圖大家才好討論嗎！
補償網絡是自己設計的，還是依靠計算器設計的？
