開關電源重新繞了一個,沒浸漆,但有點膠,3845也換過來,還是不行阿 1、8腳對地加小電容,再檢查下7腳工作電壓。 嗯,謝謝您,我先試試,工作電壓之前檢查過沒有波動,我再檢查檢查 試了,沒有效果,工作點壓沒問題 我加的是470PF的電容

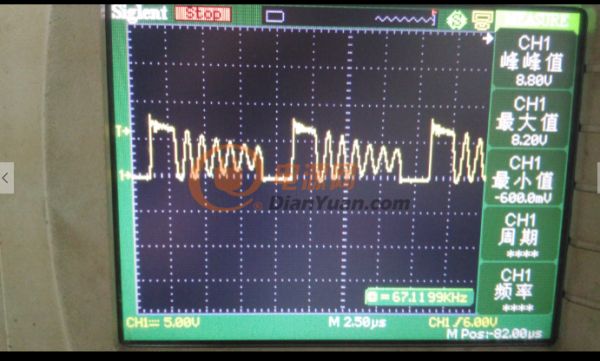

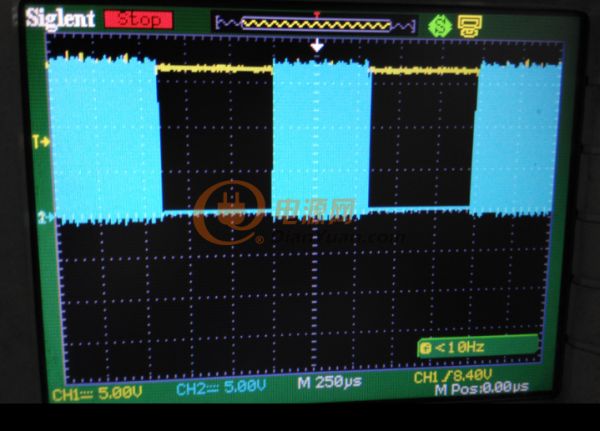

這個是負載情況下測得的,黃色為3845的VCC,藍色為MOS的VGS波形
搜索下3842的斜坡補償電路,加到IC旁邊去。
MOSFET底下的電阻,峰值電流限制小點。

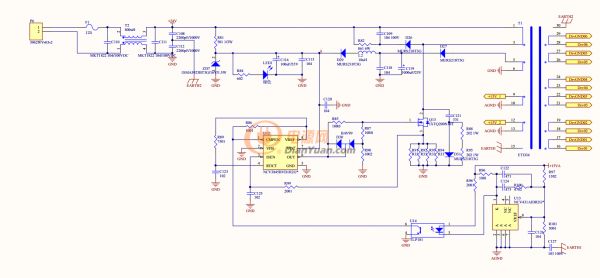

大師,我的3845一直工作在50%占空比以下,而且空載時也是間斷工作的,這個也需要加斜坡補償嗎?這個我不是很懂,請您不吝賜教。我的峰值電流限制電阻是根據初級電流峰值計算的,有11A峰值呢,電流確實比較大。C122電容弄到103-474試試,應該重載情況會好,輕載還是會跳的。
ta7698說的,發個變壓器參數看看,順便看下峰值電流的時候電阻上的波形,看看飽和了沒。

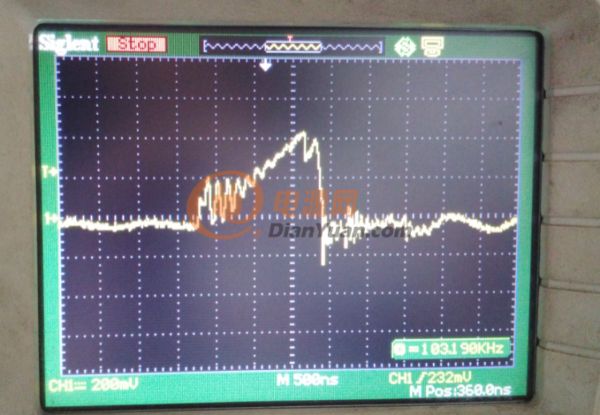

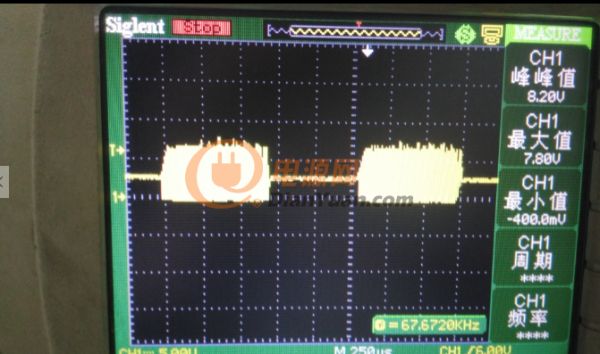

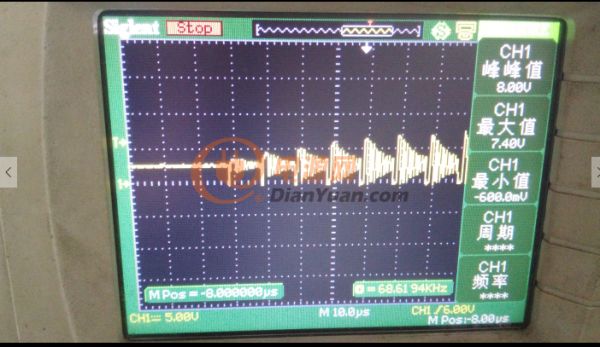

大師,像您說的,我把峰值限制改小了,空載有效果了,3845工作已經連續了,可是加一點負載還是會斷續。這是問什么呢?小弟懂的東西實在太少了。改那個電容為什么會使重載有效果呢?請您賜教 C126去掉! 大師,C126這個電阻在我實驗時去掉了,一直沒有焊它。這個是一定負載后電流采樣展開的波形,一直跳動,這個是抓到峰值比較高的時候
改電容值,能改環路的響應時間和零極點。 變壓器參數發上來看看有沒有問題。

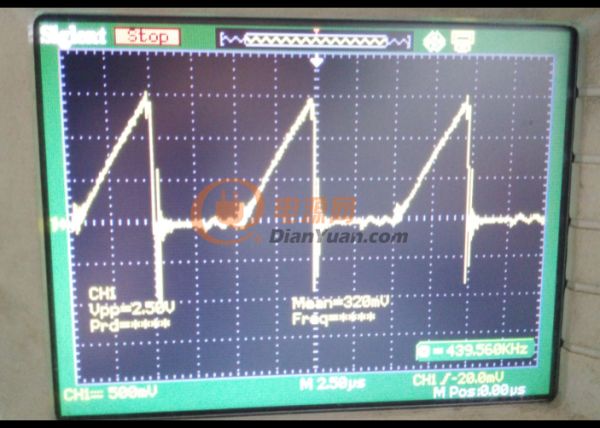

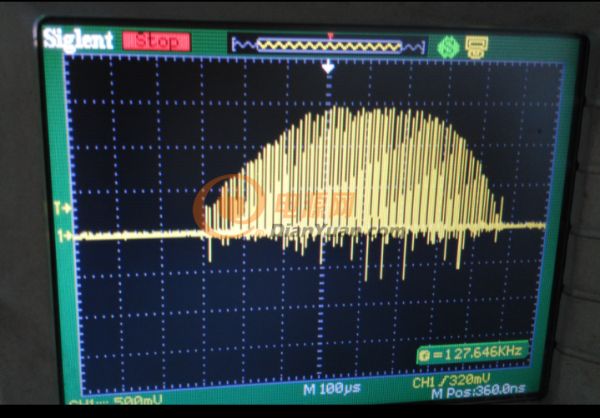

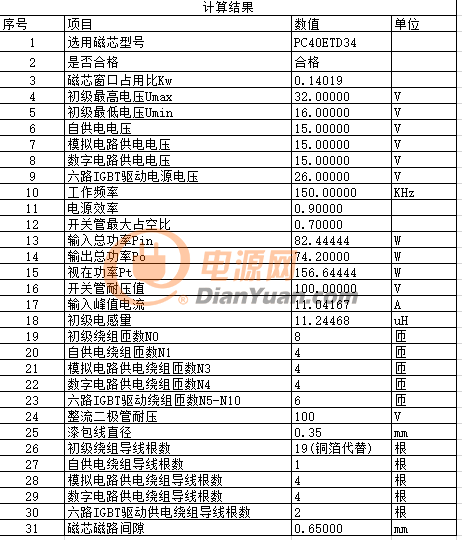

第一張是空載時的電流波形,現在的采樣電阻是兩個0.33R并聯,比原來小了一半。第二張是一定負載時的電流采樣波形,因為斷續了,展開總是跳,沒法截圖。第三張是開關電源計算結果,請大師看下有什么問題
已經被添加到社區經典圖庫嘍
