開一個帖子，收集大家對變壓器的理解，將變壓器常用的知識點收集起來，方便大家學習。

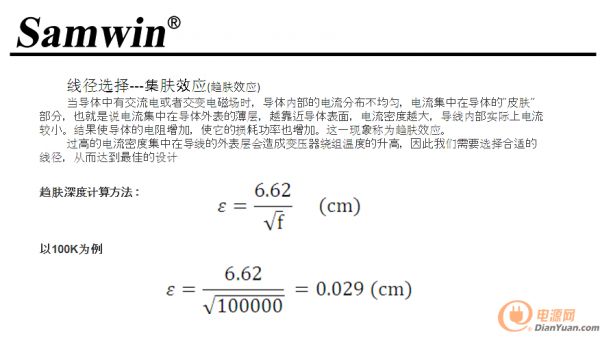

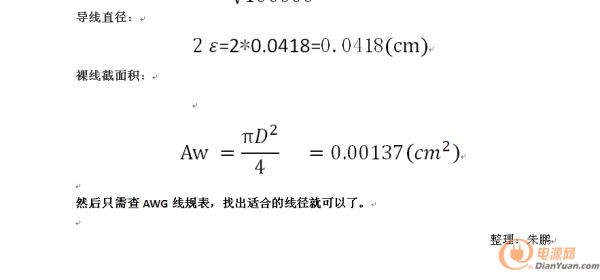

拋磚引玉，就先說下集膚效應吧。
聽說過集膚效應這個詞，大概知道怎么會事，但不了解這么詳細的計算，樓主有心了，多謝。
借寶地做個廣告
SAMWIN中國MOS第一品牌，產品涵蓋平面MOS、COOLMOS、IC、整流橋、二極管等五大系列，歡迎大家到芯派官網進行了解，也可以直接與芯派聯系。
http://www.semipower.com.cn/
樓主，敢問你電流密度一般取多少？ 一般取2-6之間，這個根據具體情況及要求了。突然發現少點什么，原來是需要用計算出來的電流有效值，除以電流密度，然后得出截面積，用截面積結合集膚深度選擇合適的線徑，或多股并聯。樓主是這樣吧。

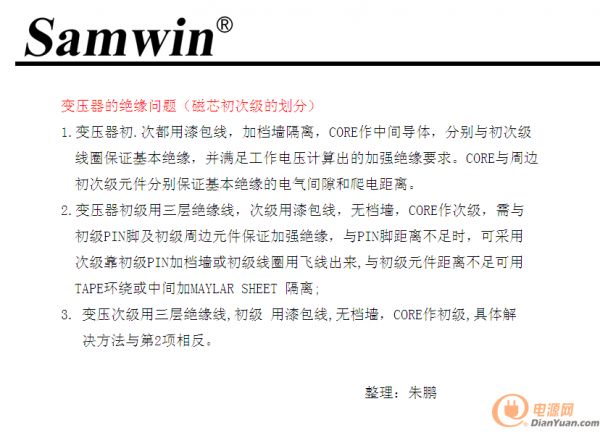

樓上所言極是，我回頭會整理出來，如果您有整理好的，歡迎也上傳上來，大家一起學習今天同事有問到變壓器的絕緣問題，一起發出了，供大家參考拍磚。
電流密度的選取要按照線材的規格決定， 用細線絞線時電流密度可以取大，比如0.1/100 的設計時電流密度取9都可以，
2到6 的電流密度范圍區間有點小吧， 5到10 是合理的。
歡迎大家將自己整理的變壓器知識點也匯總出來，大家一起交流進步。
國產漆包線線規表.pdf
傳個網上找的線規表
支持下樓主，傳個TDK磁性手冊
TDK Ferrite Cores in Switching Power Supplies.pdf誰再傳個骨架資料，就圓滿了
變壓器安規介紹.pdf
變壓器安規介紹，這個也必將重要吧。
開關變壓器伏秒容量的計算與測量.pdf
再上傳個陶顯芳老師的作品，伏秒容量的計算，希望對大家有用。
感謝分享，收藏了。 樓主真是高手，學習了。飛磁手冊，好了就傳這么多吧，其他朋友也分享些資料，觀點啊。
飛磁手冊.pdf
非常感謝樓主開了這么個帖子，希望樓主將自己的知識點與大家無保留的分享，
也期望大家也一起將自己整理的資料分享出了，共同學習、進步。
剛依次看了下樓主的帖子
MOSFET柵極驅動電路匯總
電源生產、研發、調試問題匯總
電源常見失效問題匯總
還有這個變壓器知識匯總，
全是集大成的帖子，不過帖子的內容還需要不斷豐富，如果能逐步將帖子內容完整起來，那是做了一點大好事啊。
從帖子中可以看出，樓主應該是西安芯派電子科技有限公司的，網上資料可以看出，西安芯派電子是中國MOSFET行業最優秀的企業。
中國電力電子行業的未來就靠芯派這樣優秀的半導體企業和我們廣大的電源企業來支撐了。
這個集大成的資料樓，還差什么？
就這個帖子來說，樓主目前只說了兩個問題，一個集膚效應，一個是變壓器安規問題，字?jǐn)?shù)不多，但說的確實比較細膩，幾分鐘就看完了，但對電源工程師有較大的幫助，
但集膚效應樓主是對應線徑選擇說的，還不系統全面，還需要補充完善
就變壓器的知識點，還很多很多，都需要補充進來的話可能要辛苦樓主了。

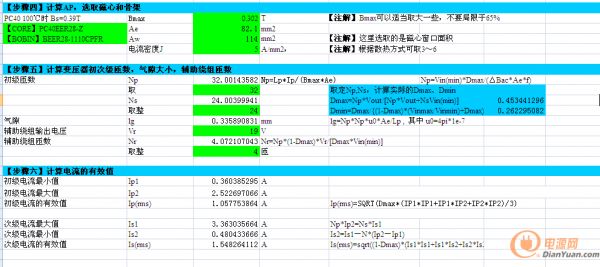

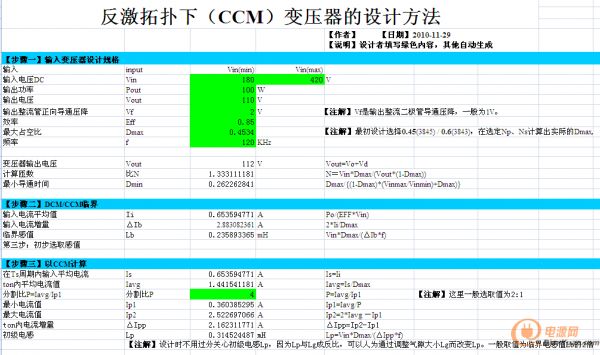

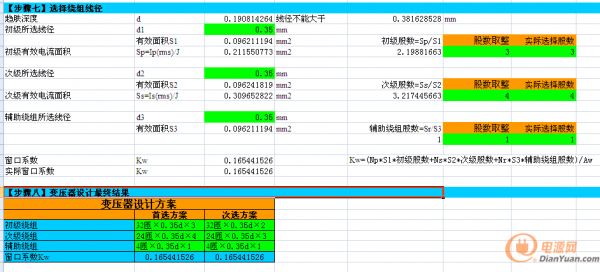

很多人都整理過變壓器的計算公式，從網上也找了個計算公式，感覺比較受用，發出了供大家參考。
變壓器銅損、溫升的計算方式不知道大家感興趣不。如果有興趣的話我整理下，發上來 有啊 很有興趣 麻煩樓主與大家分享一下溫升的計算方法！謝謝！ 分布電容、漏感、屏蔽……
電流密度只是設計初期的參考， 最主要還是依據實際溫升及變壓器體積，成本綜合考慮。
例如，平板變壓器，圈數少，DCR小，散熱系數大。 電流密度可以大于20A。
一般變壓器，都可以取到10A/mm^2。 溫升限制在40度左右。
這公式請問有電子檔可以分享給我們這些初入行的小白嗎？十分感謝. 也可以加我QQ發給我122462863 司令，可以把公式發我郵箱嗎？tankchen@matroxgd.com 司令，怎么不更了呀？公式能否發我郵箱806235719@qq.com,謝謝！ 挺還的資料 樓主，現在主要說了集膚效應，但是鄰近效應對變壓器損耗的影響也是很大，但對于鄰近效應的產生、影響、減小以及計算理解并不深，是不是能在這方面做一些拓展 公式發我郵箱一個，謝謝樓主，VIP_POWER@163.COM對于變壓器這種一般都是多層結構的繞線來說，臨近效應對銅損的影響多數情況下遠遠大于趨膚效應。至于實際的高頻損耗：
1， 圖方便的話建議參考一下Dowell 方程；圖精確的話，還是老老實實FEM simulation吧。
2， 不管上述哪種方法，其實都是基于正弦波去分析的。需要把實際的波形進行傅立葉分解再分別計算基波和高次諧波。
3， 不管哪種方法，建模以及對模型/工具的理解一定要透徹。否則這兩種方法都然并卵……
另外，貌似陳為老師之前有個ppt專門介紹變壓器繞組高頻損耗的。然并卵，我手頭并沒有這個ppt……
沒錯。繞組層數越多，臨近效應越明顯。
如果初級需2根細線繞2層，我寧愿選擇1根粗點的繞1層。盡管粗線大于趨附深度。
向前輩學習 謝謝樓主分享，學習了 還不知道是否準確，有時間驗證一下，尤其工作頻率非常高的電源這個肌膚效應非常敏感。 來學習變壓器 學習了！ ssfhhgcv
來學習下
學學！！！！！！！！！！！ 變壓器設計還沒入門呀 變壓器很高深 看看
看看學習
學習來了 向前輩學習 學習學習 謝謝分享心得
學習中。
可否將資料原檔上傳共享下
學習學習
變壓器是個看不見摸不著的東西
請問，有的降壓電路用兩個電感串聯代替一個電感，這樣是怎么設計電感值與匝數來避免飽和的？
MARK一下
學習學習！
好貼。
這就是傳說中的好人
這帖子應該繼續啊，做成電源資料詞典 大功率電感廠家 |大電流電感工廠
