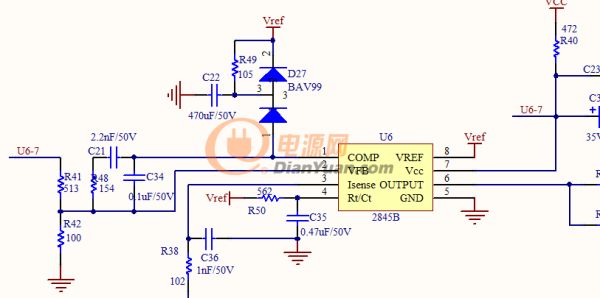

UC2845反激式開關電源，控制芯片的8腳的波形是一個方波這是怎么回事呢？不應該是一個5V的高電平嗎？謝謝各位大神了
你看看VCC引腳，應該是鋸齒波。
所以8腳就成了方波（VCC低于啟動電壓off）。
VCC是一個高電平，是不是什么元器件壞了？ 換個IC試試，如果不是IC的問題，用示波器把每個腳都看一遍，是哪里影響的。 我剛剛測試了一下，是一個最高9V，最低6.6V的鋸齒波，確實是這樣，可是我有一個同樣的電路板也是這樣的結構就是有輸出的，您說是不是我這個板子那個器件壞了呢。。。 芯片已經換過了，不是芯片的問題你的VCC電壓不夠，沒有全圖不好判斷，假設用VCC繞組供電，就是VCC繞組電壓太低了。
增加VCC繞組電壓即可，如果有二極管和電阻串在VCC，就更改電阻的參數。
您好，確實是用VCC供電的，24V的直流電，一樣的電路板，我什么都沒有改動，就這樣了，我在想是不是哪個器件壞了，導致這樣的輸出結果

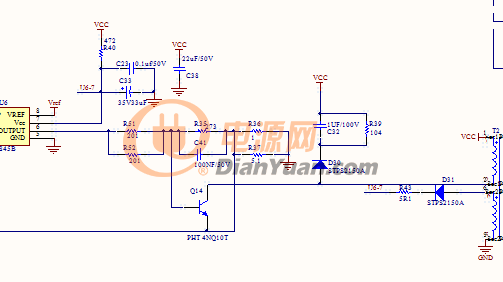

看下，R40的472換小點試試。順便在VCC上并聯個15V的穩壓管。
R43的5.1R是否掛了？
好的，謝謝您了，我去試試，R43應該不會因為變壓器輸入端沒有波形，輸出也沒有波形 如果不更換器件大小什么的，只是兩個一樣的板子，有一個輸出正常，另一個是這種情況，您認為哪一個器件損壞的可能性最大呢？ 說不準，只能判斷哪些地方有問題，會影響電路，導致這樣的現象出現。 嗯嗯 您好，今天我上電試了一下，以前可以用的板子在總電路上，突然MOSFET變得很燙，之后就沒有輸出了，和之前壞的板子的現象是一樣的，UC2845的供電電壓變為8點多伏，輸出不正常，正在找原因。 用示波器掛正常工作的情況下，功率器件的波形，看看是否是過壓還是過流導致。以及磁性器件是否有輕微飽和。 元件參數有很多問題，先去掉C41試試。 嗯嗯，明天試一下，謝謝 已經被添加到社區經典圖庫嘍
