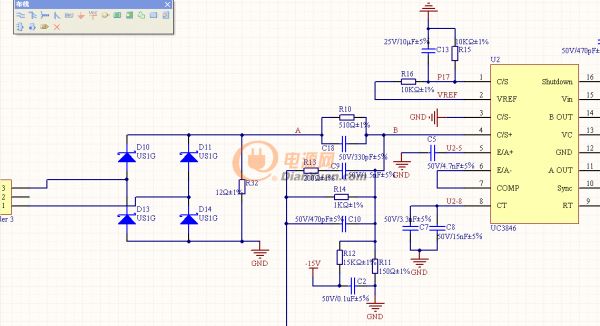

用3846做個全橋電路，用互感器采樣變壓器原邊電流，作為3846的4腳的峰值采樣電流，但發現用示波器看4腳的波形，與互感器采樣后的波形變化很大，A點的幅值最高為2.5v了，B點經過斜波補償后幅值還變小了 ，最高0.6v左右（不算測量時的尖峰噪聲）不知具體的原因，下面是原理圖，和波形圖

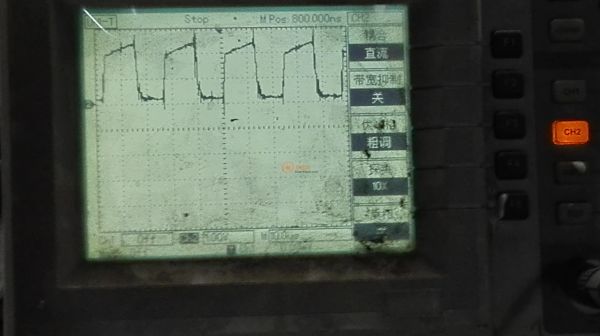

A點波形圖為

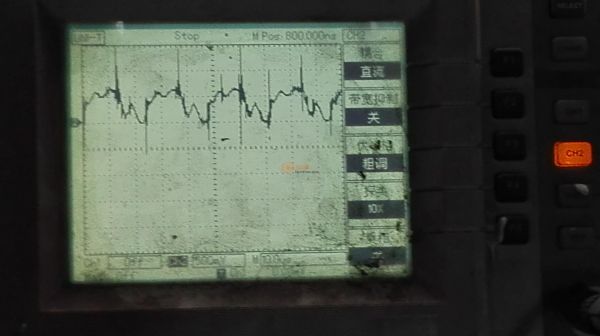

B點波形圖為

用三極管搭電路做斜坡補償看看是否一樣的。

我想問一下3846 PIN16 腳是高電位關機還是低電位關機，，

手里有電路，直接給個高電平或者低電平試試就知道了。

好像還有個什么重啟的功能，一起試試。

要不你給試試，，我手里沒有電源，，，所以試不了才問你們了

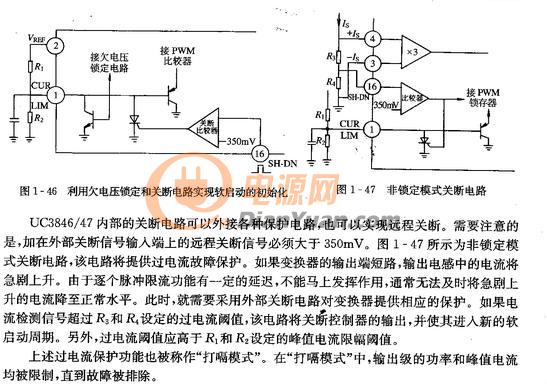

看資料里面講的，16腳接地或者接電容到地就可以工作，如果16腳是高電平的話，會跟1腳的電流做對比，有latch模式和restart模式。

電路中已加斜波補償電路

感覺是斜坡補償設置不合理導致的?？煞裣葘⑿逼卵a償部分去掉，再測波形。

如果波形變好，那就調整斜坡的參數或者結構。

這種電路在機器中，實際應用中，還比較穩定的，測相似其它機器，波形差不多，所以，這種波形應該是正常的，但不知道其波形變化的詳細原理過程 已經被添加到社區經典圖庫嘍
