先來電感的繞制，先準備工具及材料：

1.磁環

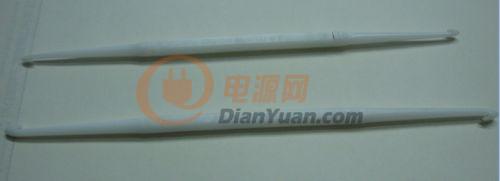

2.拉鉤

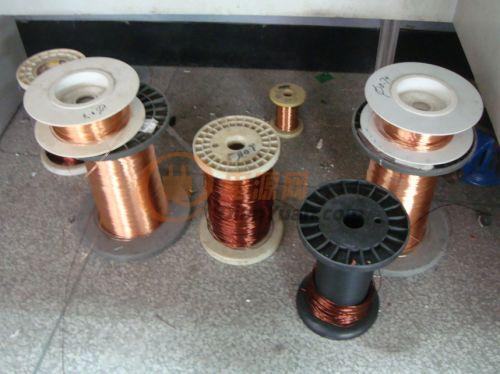

3.漆包線或三重線

4.臺鉗

沙發？用1。0以上線材時容易拉斷磁環，我拉斷過幾個

不可能，我經常拉

這些資料都不錯啊

頂你一個

臺鉗里面那兩個小黑塊是什么啊？ LZ我是在一家開關電源公司上班，做技術員，我經常在繞變壓器的時候把相位弄錯，望樓主能幫解決下。。。拜謝。。 相位很好確定的啊，只要明白用什么拓撲就可以了。 相位怎么確定的啊，能不能說詳細點，學習了！！ 是同名端吧，一個方向繞，陷進去的為同名端 圖片這么齊全

怎么確定電感的參數呢，比如我要制作一下68UH的磁環電感，如果計算出用多大的線，要多長繞多少圈？用多大的磁環，請大俠給點這方面的資料，謝謝！

真的有可能拉斷。看個人操作手法。 鉤磁環是要講究方法和力度的。樓主就是高手。

支持樓主

哈哈沙發啊！軍長真是愛死你了速度啊！正好這部分不會，我強頂

頂Z斑一個，這個我喜歡

呵,也頂

頂Z斑一個，

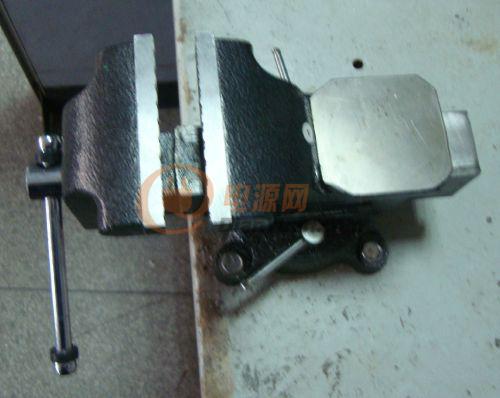

為了不夾傷磁環，給臺鉗加上環氧板

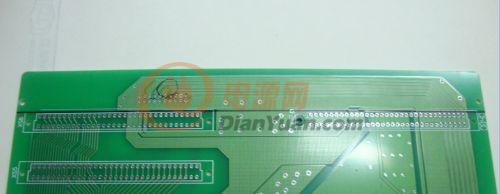

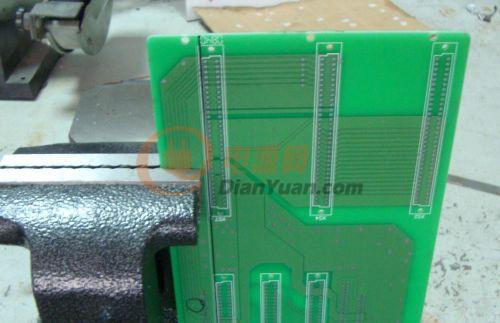

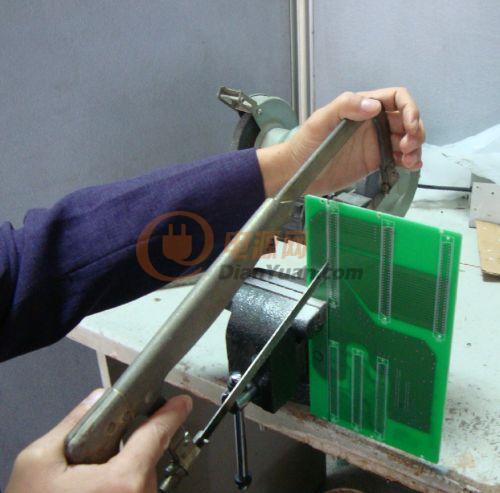

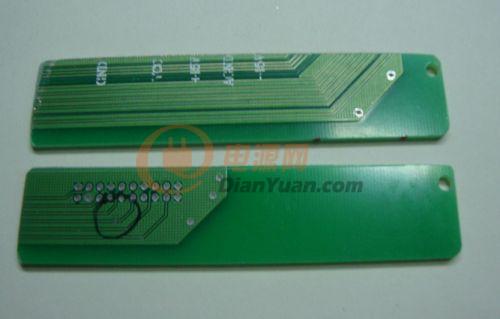

先找塊廢板2.0MM，量好尺寸，鋸板

鋸板也是基本技能

一不小心開始有點歪

是Z大大的龍足嗎 太好了，贊一個。Z版的貼總是圖文并茂 很實用。 都幾樓了？還沙發 mark Z叔加油

累死我了，為了示波器，累死算了

鋸好板，修掉銳角，防止傷到手和漆包線，安全很重要

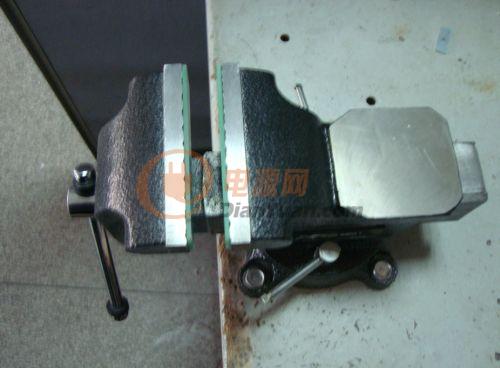

環氧板安裝于臺鉗

請教軍長，PCB板用什么方法固定在臺鉗上？是502之類的膠水嗎？ 鉗臺上面的結合部分都有兩個內鉗的螺絲釘,可以擰出來.你看PCB板上面有LZ用黑筆畫的圓圈,把那個地方掏空,直徑能讓螺絲釘固定住就好.LZ你說是吧,如果是的話似乎還要鉆孔的工具才對.用703粘的話清潔挺麻煩的 謝謝你！

畫圈的。只是說這塊板不能用了。線已經斷了。

用大力點，把板也壓進去，臺鉗壓的地方都凹凸不平的，板就可以粘到上面吧

我做過電感，用膠布纏一下就可以了

PCB板太硬 用牛皮

連配料都弄得那么漂亮。真贊。

實戰技術，對我這初學者幫助很大 Z版V5！！！

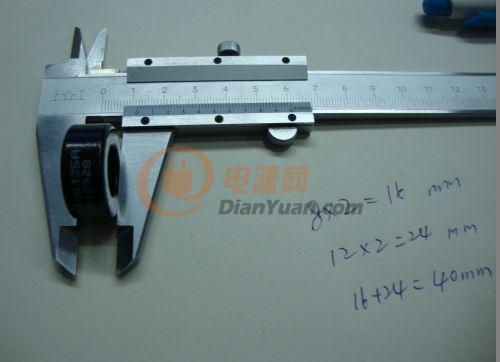

測量實際環的尺寸，計算線的長度，繞完的環留先一邊20MM，余量為10MM

Z版每帖必精啊，繞完電感繞變壓器，上實物圖又有真相，是我們學習的大好機會啊，另外Z版能不能多講一些繞制時的注意事項啊，這些經驗是無價的

好就要頂啊，必須的

期待繼續更新啊！磁環自己沒有繞制過，這次就跟你DIY啦。 那必須的 強頂

必須頂啊！開關電源的關鍵器件之一，不能錯過啊

嗯，很好唉。

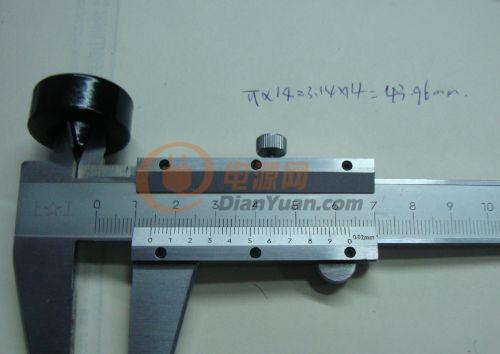

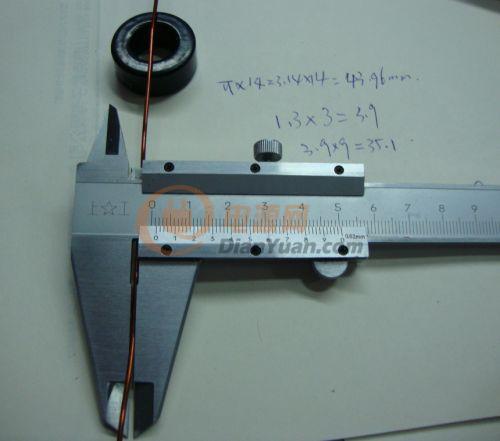

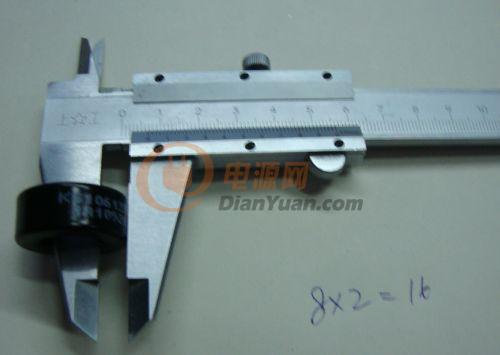

接著斷漆包線，測量實際外徑，測量磁環內徑，計算，一層是否能繞完

3.14*14=43.96MM（磁環內圈）

漆包線：

1.3*3*9=35.1 （三根漆包線，環內9圈）

實際繞制沒有滿，要留有一定的間隙，否則不均勻

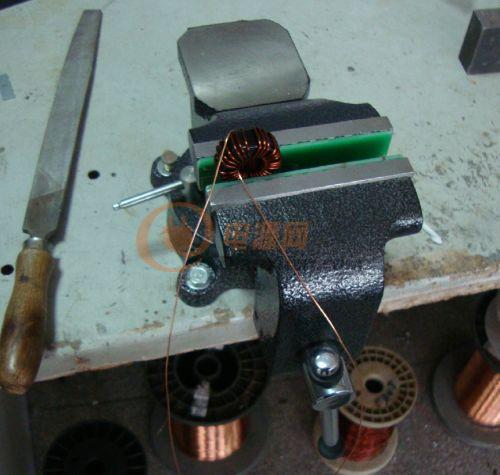

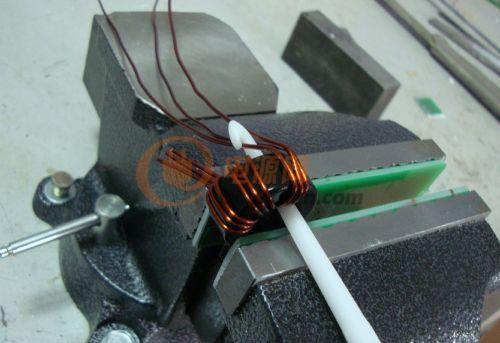

上臺鉗，要預留引線腳，長度20MM

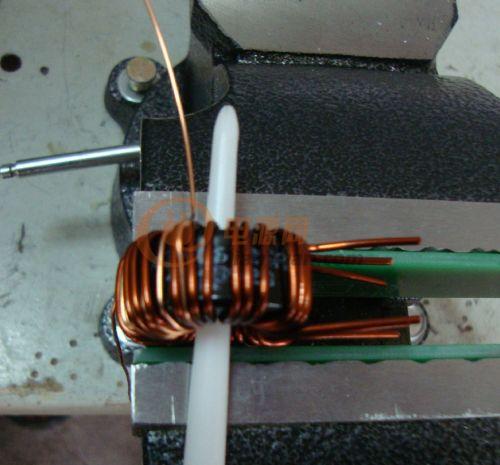

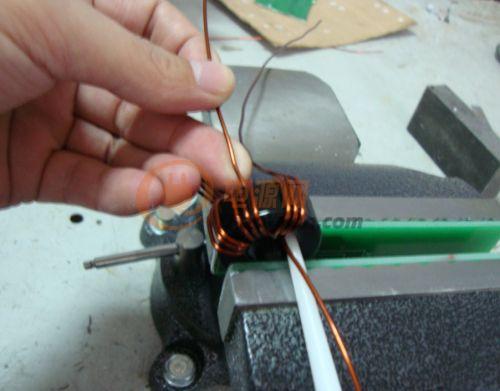

關鍵的一步，漆包線必須手送點力，不能讓漆包線碰到環內壁，否則損傷漆包線

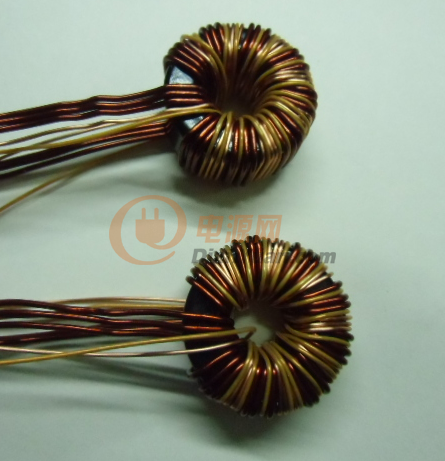

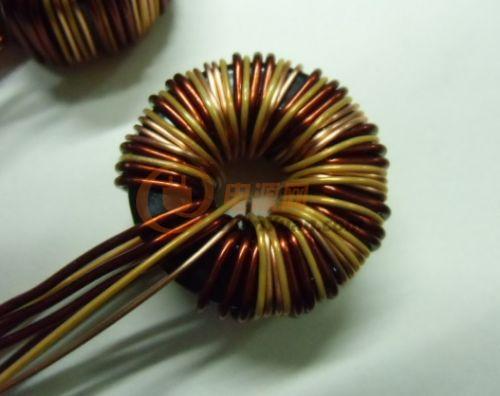

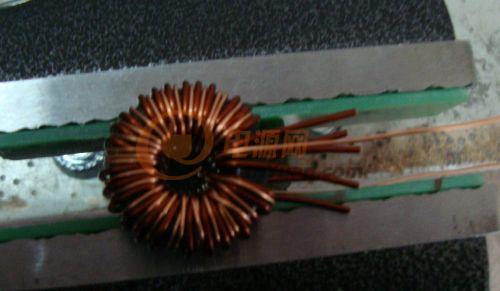

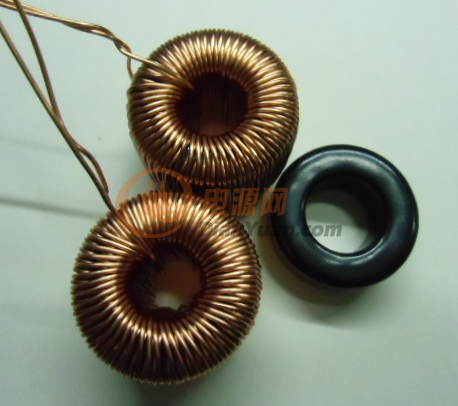

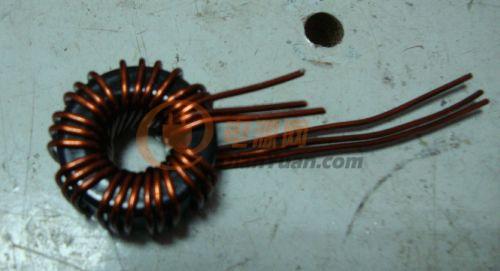

繞制完成，看看效果，應該還是不錯的

3根1.2的漆包線，3線并繞8圈

Z版V5，繼續頂

請教繞制磁環批量也是這么操作的嗎？那不很費時？

磁環批量繞制也是這么操作的！ 都是這么操作的

師傅這個方法好，收益匪淺啊！

是9圈才對啊·

覺得用環氧板力不好還是還是會壓壞吧，怎不用布會代替

原來是用塑料鉤子鉤啊，我自己繞的時候是用手穿線，Z版這個線粗的話，是一根根鉤嗎？原來是還是壓在鉗子上饒啊，學習了！

斑竹，這里40*8是不是說明是繞8圈？？？

Z版能不能把上面的數字加注釋啊，對于我這種一點沒接觸過的人來說理解起來有點困難 電感參數怎么確定？

我是先繞完一圈測長度L，再測內徑A，線徑B，長度A/B*L，下次試試你的方法，呵呵

好

**此帖已被管理員刪除** 這個好！！！正需要 Z版V5，好貼頂了！ 厲害，比做電感、變壓器的廠家還專業。

頂上去，一下就沉下去了

那樓主可得把更多實物圖傳上來咯

必須的，一定的

我頂繼續啊

好帖子 一定要頂

頂住，這樣鐘工才有勁頭！ 支持你；頂上去。

不錯哦，基礎比較扎實

幫頂呵 頂一個，只繞過變壓器，還沒繞過這種磁環呢。相應的工具也沒有。

我平時做樣時候都是手工繞的！！！！

奧 原來是這樣繞的 我直接用手上、嘿嘿！學習了 手工繞的話，有哪些需要注意的啊

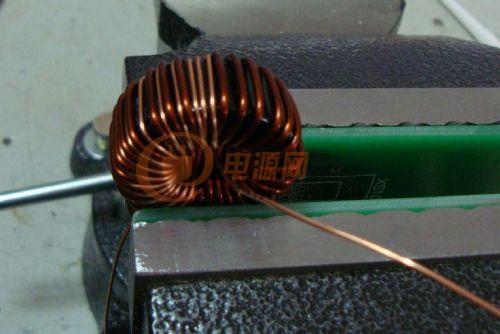

再在原來的環上繞制30圈，進過計算，一層就能繞完，0.8線

從正中央，開始繞制，對半繞制

每天一頂，上課來了，軍長多講點啊

翻過來，再繞制另一半

完成圖

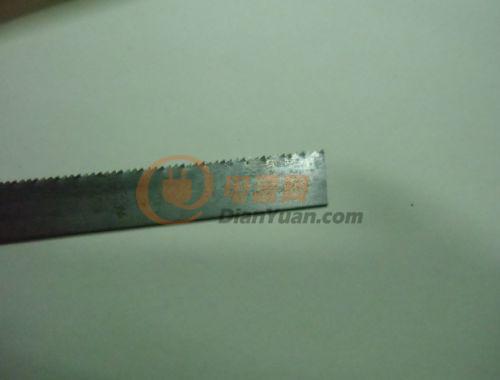

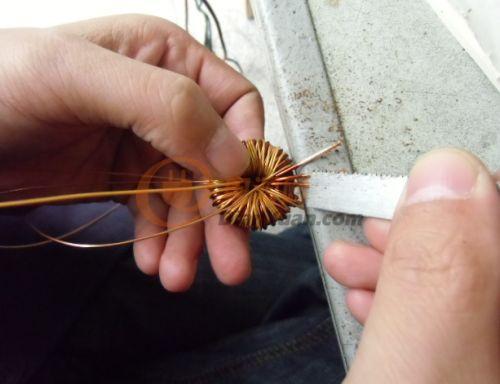

手工去除漆包線表面的漆最簡單的工具

不是很明白，繞完了粗的，為何還要繞細的呢？求解釋！ 別人是做的PFC電感。這個細線電路上做采樣用的。 繞個磁環需要搞的這么復雜嗎？手工繞線，手工穿線不就行啦？三根線可以一根一根的繞呀，沒必要三跟同時繞的啊！還有如果需要用到臺鉗，為了保護磁環和漆包線在臺鉗夾口上加個橡膠墊或硅膠墊豈不是比環氧板更好？ 手工繞不緊了哇 頂一個，希望再有變壓器的饒制 這個就看各個人的功底及繞制技巧啦！ 犀利，佩服，，多學學 兄弟用2。0的線繞幾個看看

估計拉鉤勾不住了.

這個得頂， 都是牛人啊，小弟開眼界了 佩服 接著頂，其實拉線這活也不好做。做熟了才行。向拉線的兄弟們致敬

繞電感還真沒有繞過，學習一下，期待樓主繼續更新

手工穿10個試試,1.2的線啊

貌似加個橡膠墊很有道理

我用膠墊試過，磁環容易溜出來，呵呵... 原來做電感要這么多工具。我還以為可以徒手做 期待z版主的變壓器。yeah

來更新變壓器的基本繞制方法：

工具： 剪刀，膠帶，擋墻膠帶4MM，銅皮，相關線材，當然少不到繞線機

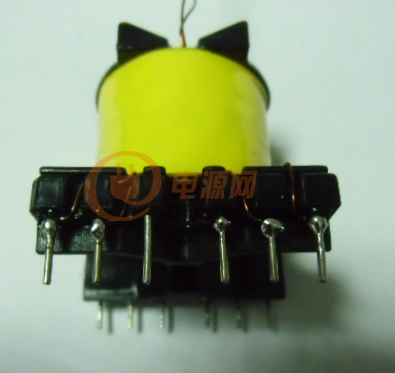

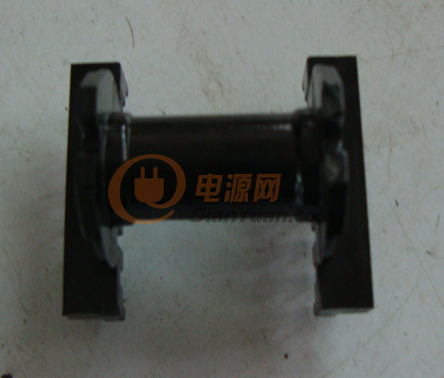

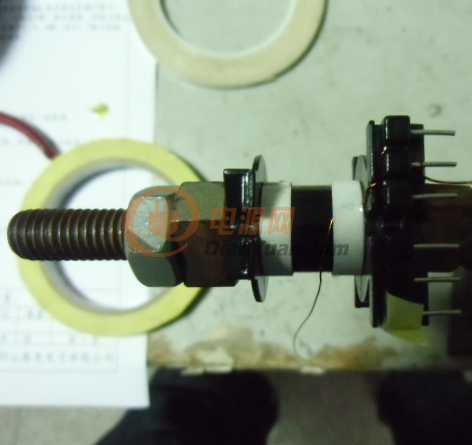

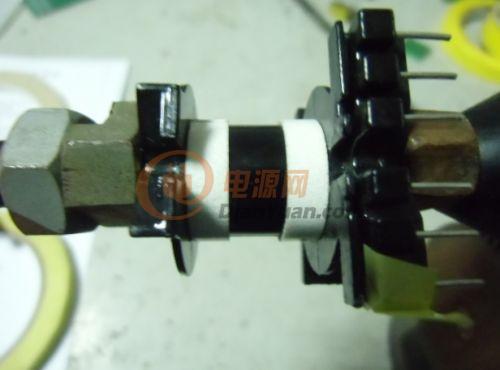

線上骨架：

估計自身帶有隔帶，繞初級的一半時就方便多了

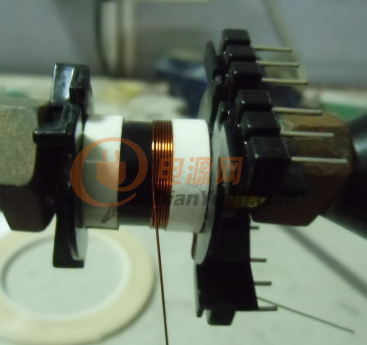

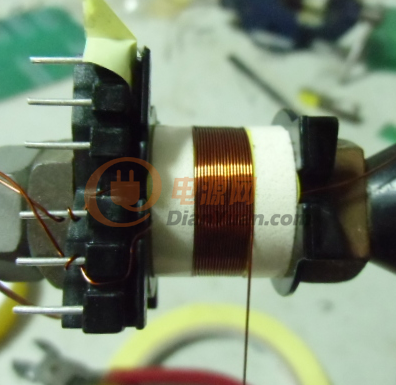

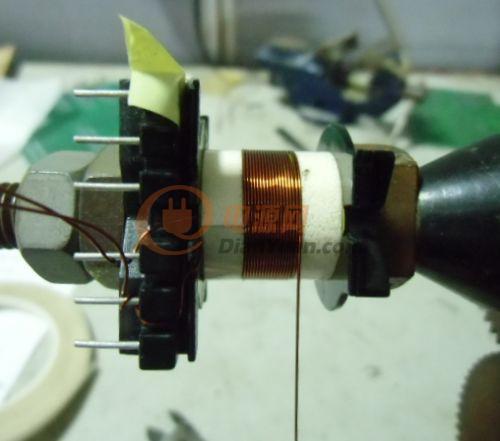

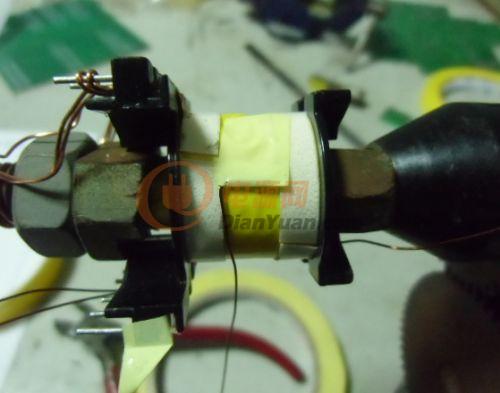

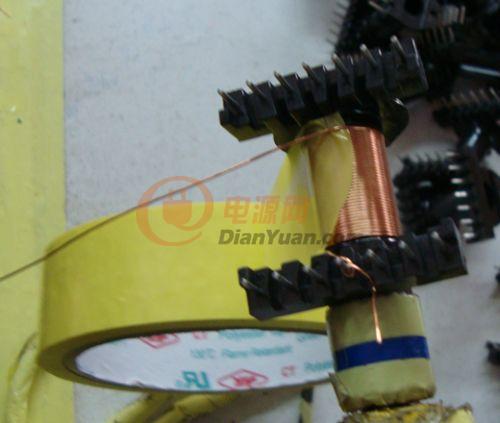

骨架上繞線機，配有專用的固定器，開繞

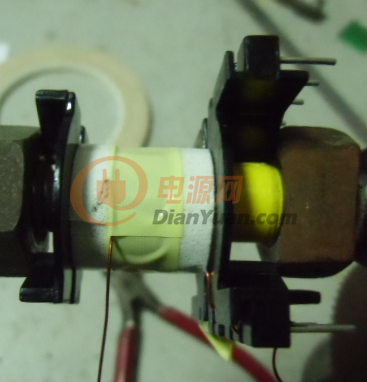

我這個計算好了，正好一層，回頭先要加上套管，鐵氟龍

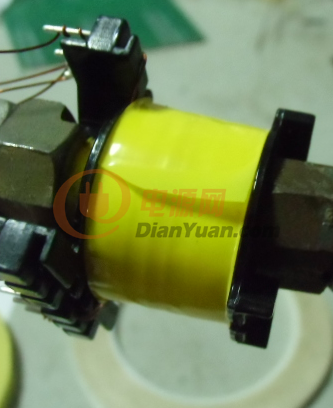

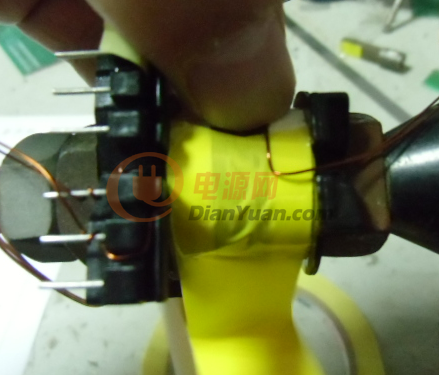

然后膠帶三層

繞制的線包必須整齊，不應出現亂的現象

接著準備屏蔽層，先繞制兩邊的當前，一邊個4MM

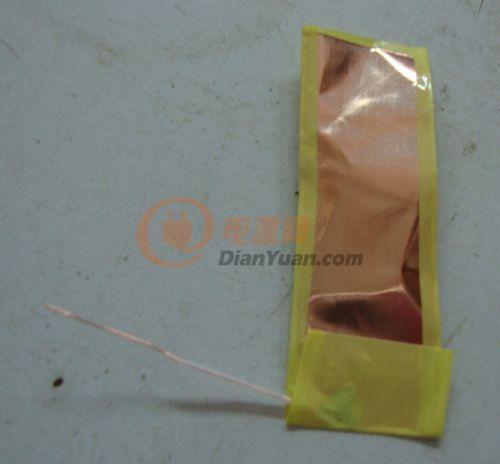

屏蔽層銅皮為0.1MM銅皮，預先焊接連接線，套上鐵氟龍?zhí)坠埽也扇?.1屏蔽繞制

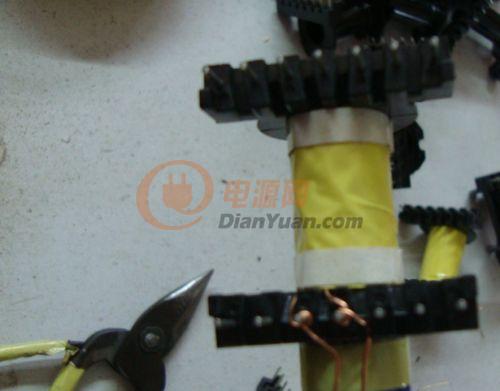

銅皮兩邊用膠帶包好，防止短路

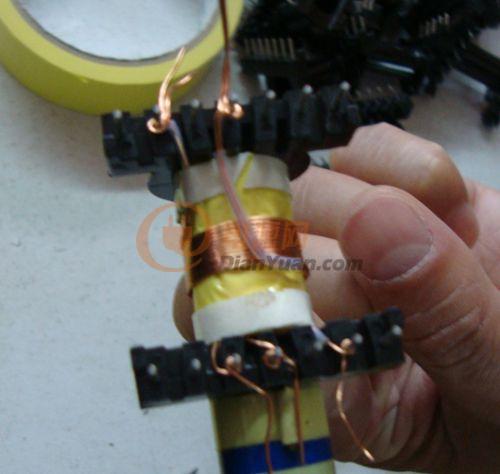

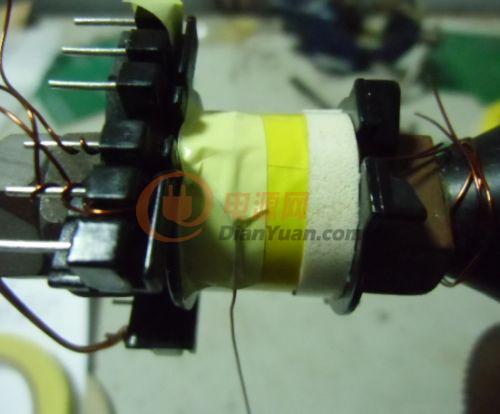

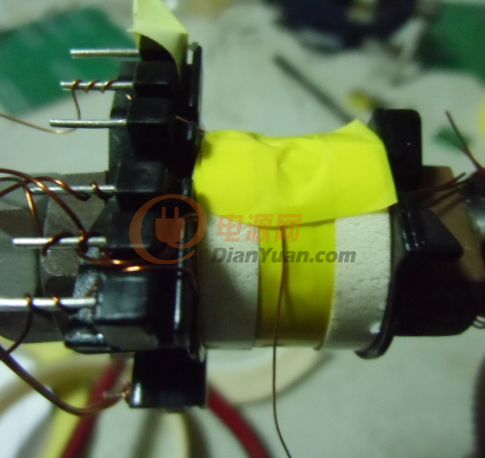

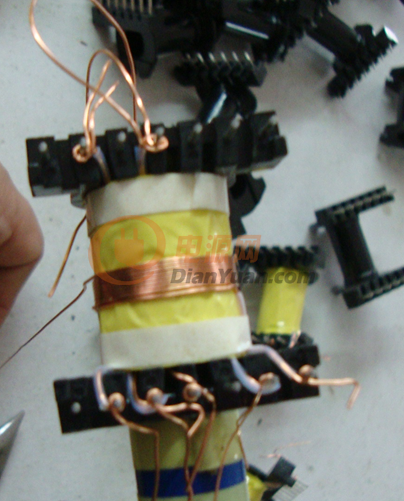

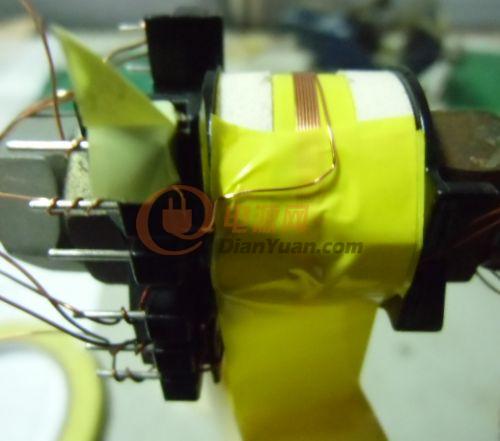

繞完屏蔽的變壓器圖，我一般掛腳地線上，注意屏蔽銅箔的接頭處。繞彎后再繞制3層膠帶

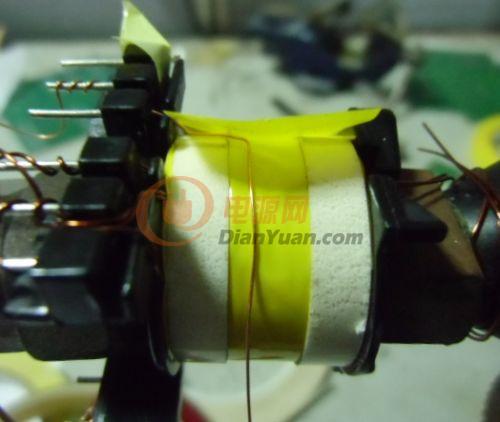

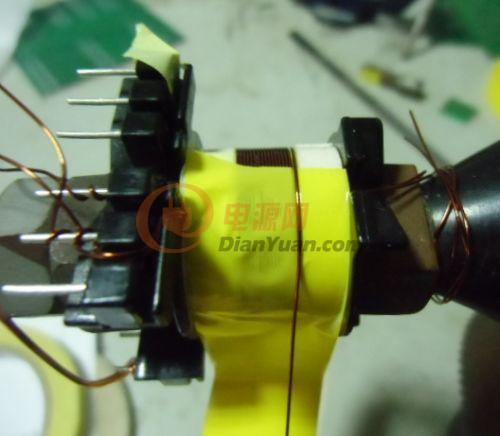

下面就是次級了，還是先繞制兩邊的擋墻，還是一邊4MM。將起頭用鐵氟龍?zhí)坠芴缀茫瑝涸趽鯄ο旅嬉苑奖憷@制，我一般再圈數少的時候都是居中密繞，回線同樣用套管套好。

當然也有人用均繞的方法

繞完后同樣是三層膠帶

接著準備繞制第二個屏蔽，在繞制前一樣要擋墻，做好屏蔽，套好套管

掛腳同樣與第一個屏蔽

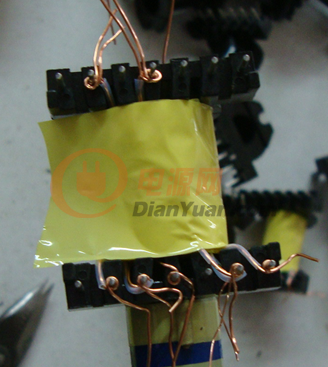

再三層膠帶

再下面就是初級的另一半了，同樣要擋墻，一邊4MM

起頭為第一個半初級的尾頭，同樣套上套管，繞制必須精密，不得重疊，如有第二層，必須有一層膠帶隔離

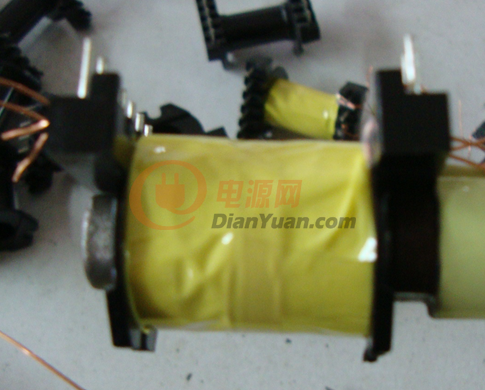

回頭同樣是套管，然后膠帶三層

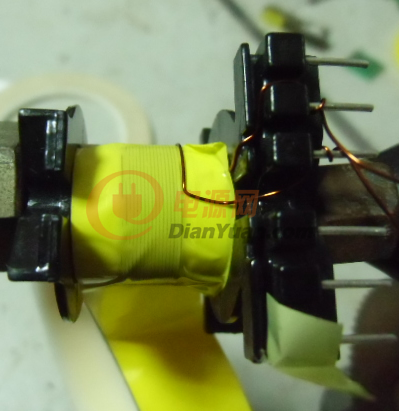

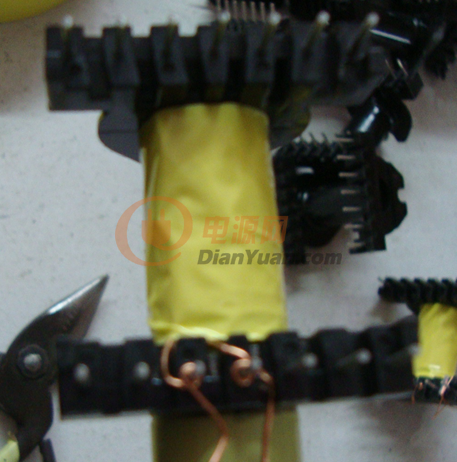

繞完后同樣是擋墻，一邊4MM，起頭套套管居中密繞

回頭同樣套管，三層膠帶，但是注意膠帶的結尾出，一般結尾處才估計的側面

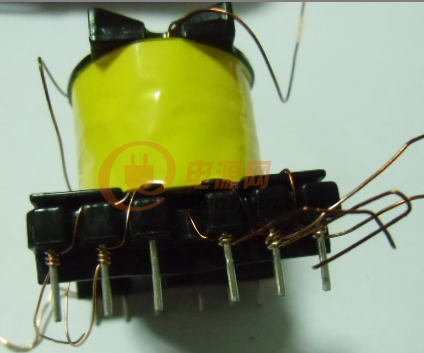

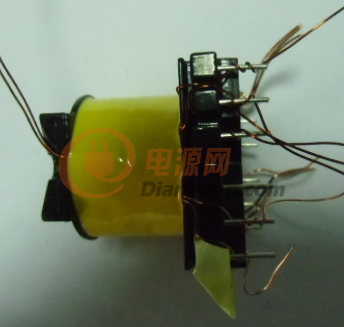

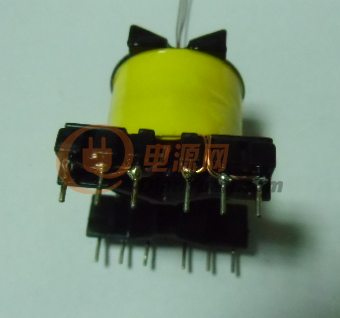

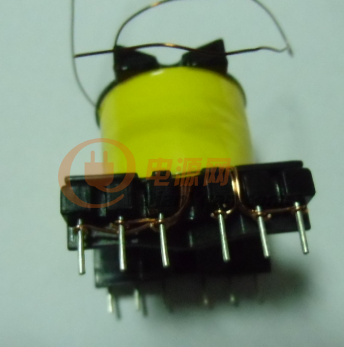

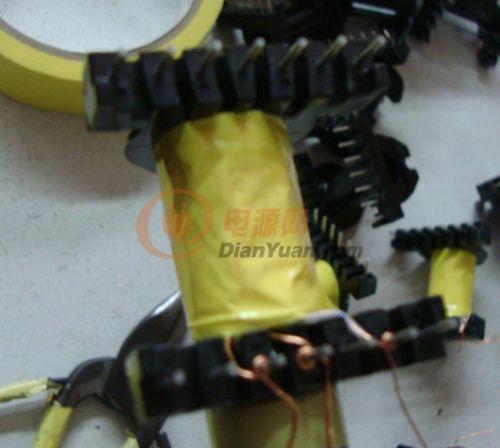

繞制基本完成，接著做頭，一般粗線繞制完整的一圈就夠了，較細的先多繞幾圈，但是都不能超過估計得固定位

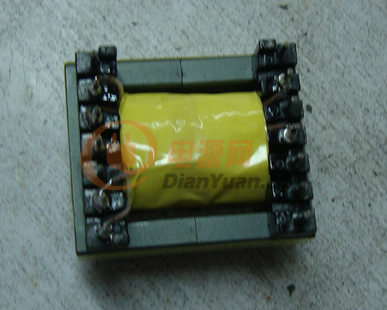

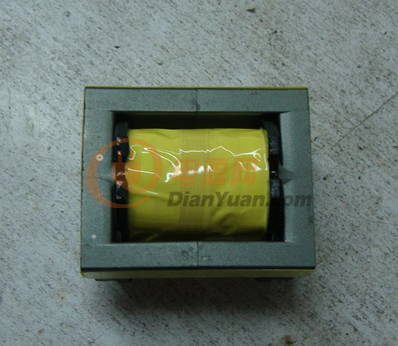

接著搪錫，磨磁芯調電感量，用合適的膠帶固定磁芯

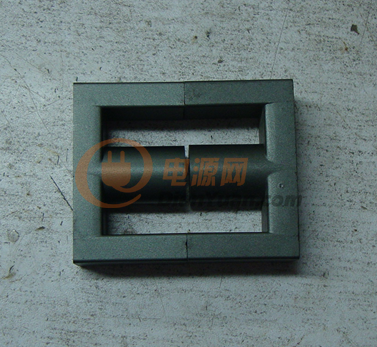

磁芯手工帶水，用細磨石磨的

當然標準工藝要溱漆處理，并點膠固定磁芯

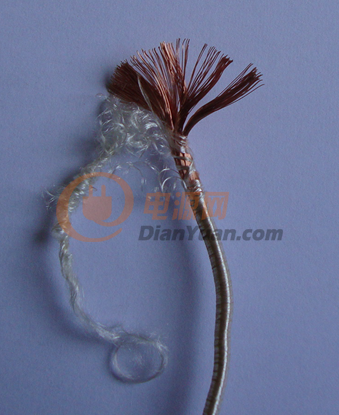

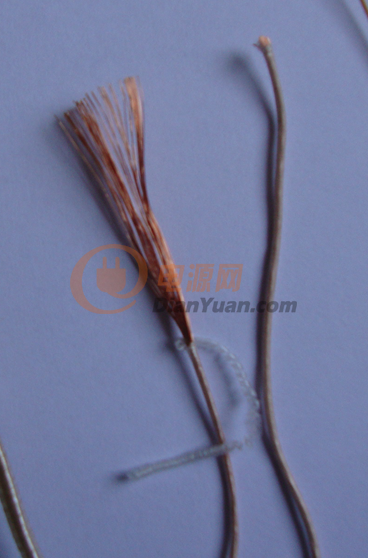

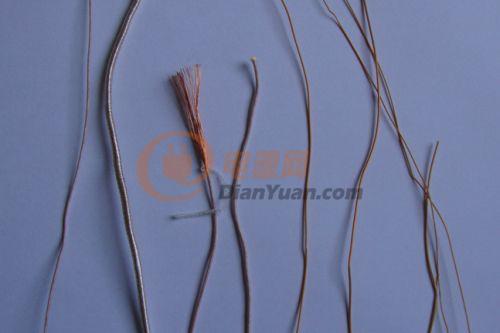

高性能的會用三重線或絲包線

這種線不太便宜哦，民品一般不太會用的

軍長很用心啊！

我頂上去，哈哈

有心人，有空自己繞，初級繞多層老是重線，電感沒有打過，都找MM給打了

再頂 太精彩了 學習了

接著頂，受教了！~ 不錯 啊

這種線很合用于高頻的！！！

請問版主這種線國內哪家廠生產或在哪里嗎？

絲包線我們用的比較多哦！

我知道一家，跟漆包線的價格差不多，一公斤80左右吧，我經常用的。

我落后了。頂~~~

支持一下，頂上去。 漂亮！ Z版，做頭搪錫這一步能不能講一下

自己繞，手工烙鐵直接焊啊，加工廠一般會用錫鍋焊接

請教z版。變壓器的同名端是繞線方向一致還是怎么確定的。再者，您這個變壓器副邊是有兩個是吧

這個簡單啊，起點是同名端，亦可以不是，但是必須一致的饒法

弱弱的問一下 變壓器可以不同方向的繞嘛?

這個是用于減少氣隙？ 仰慕大俠！初學開關電源，昨天我也做了個電源，自己繞的變壓器，效率只有75%是完全按PI的參考范例做的，大俠能不能指點下迷津。測效率不知是不是自己的方法不對，因為我沒有功率計，但我有兩個萬用表，所以我是用萬用表交流電流檔測出220V輸入的電流再算出輸入功率，然后再測次極的直流輸出功率，算出效率。效率會不會跟變壓器磁芯的材料有關呢？我的材料都是淘寶買的，還有我看你做變壓還要磨磁芯結合處的縫隙來調初極線圈的電感對吧，我看PI的參考范例也提到了初極電感。但我繞變壓器時沒有考慮這個，是不是兩塊磁芯間的縫越大電感量越小呢？附上PI的范例資料，望大俠指點。
沒功率表就不好說了，萬用表測不準，只要變壓器溫升正常就可以了； 軍長如果有第二層要加隔離帶是考慮鄰近效應？

請問擋墻是什么材料啊 ，膠帶嗎

我也想知道該問題，望Z版解惑！

無紡布是也

屏蔽是不是用銅皮包一圈，講講屏蔽層的做法具體細節 敢問樓主,擋墻是什么意思? Z軍長，受教了，能否共享一點變壓器骨架、檔墻的一些資料給我們分享 請問軍長，為什么屏蔽繞組掛腳處要套套管呢

我最近看到一家變壓器做的 是把4mm寬的銅皮首尾焊接并接至地線上。但是你說銅皮兩邊用膠帶包好，到底銅皮兩端需不需要連接在一起，還請指點！！謝謝

外包變壓器的銅泊是要首尾連接的 防止磁通泄漏 還有就是渦流，有幾個作用的

應該是不能，兩頭連在一塊的話會產生渦流的。

想問問大師，那層黃色膠布上的白色的是什么東西？？？

是擋墻吧！

你好

我想問一下，每繞一層都要加絕緣層嗎

應該是吧。

請問第一層繞制時，要不要加擋墻啊。

應該也要加一兩層膠布吧 都沒看到有加哦 等到變壓器了，頂Z版 新學者，頂Z版 我也是，我也來 都是專家 頂呀,這是太實用了

這個必須要學習呀，

輔助繞組應該放在哪一層呢？ 期待已久的主題——變壓器繞制，感謝樓主大師！

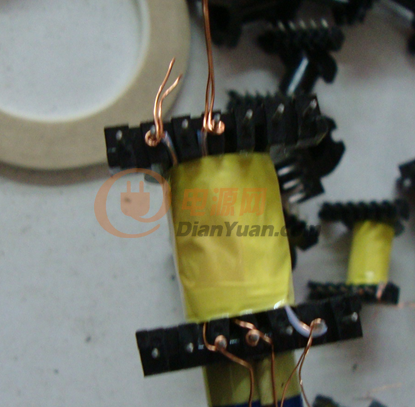

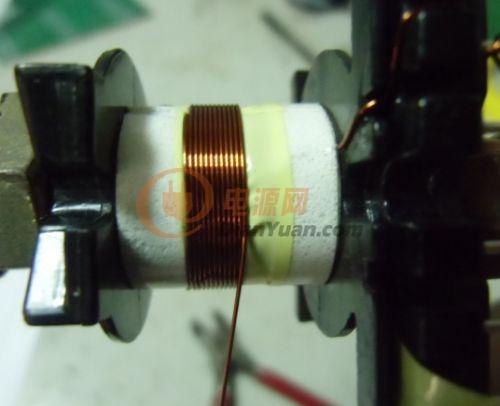

下面為特殊繞法，骨架先用膠帶做好一腳的記號（以方便網友看，實際骨架是有1腳標號的），所有圖像為示意圖，線頭均為加套管

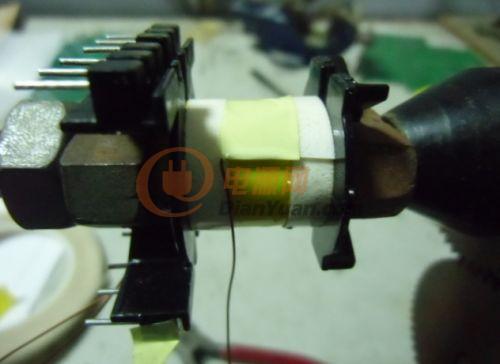

起頭壓于隔邊條下面，隔邊條為兩層，因為經計算初級的一部分會繞兩層，如果是一層，到了第二層線包會松散

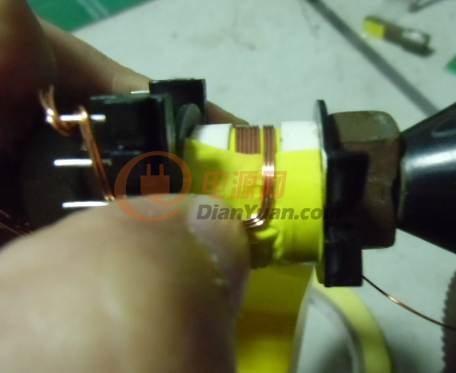

線略微傾斜，手上稍微帶點力，線自動排的均勻

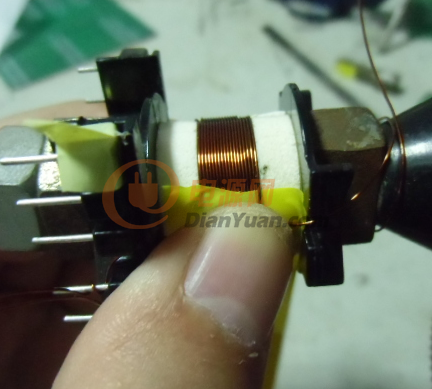

繞滿第一層，隔離一層膠帶，再繞上面的一層，回繞

同樣隔離一層膠帶

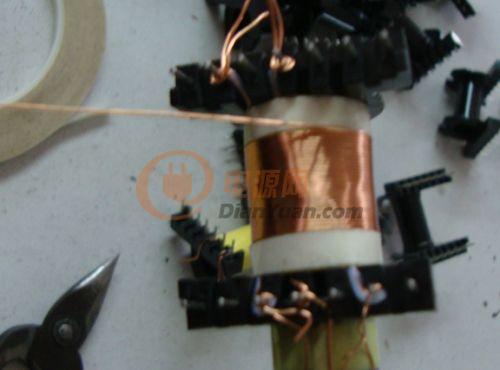

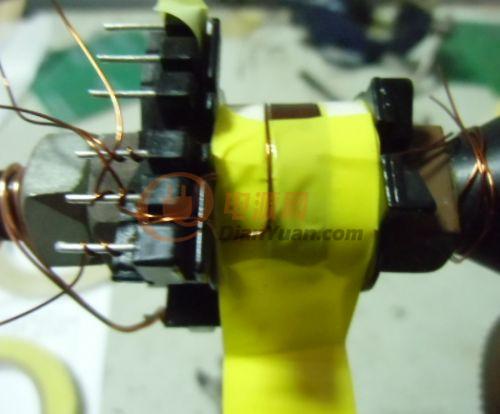

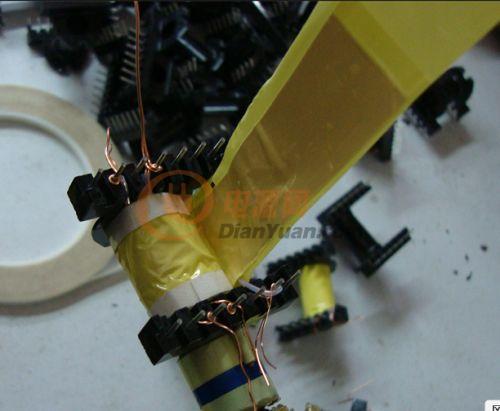

注意骨架的方向，后面均是這個方向，折彎90度，包線頭，這是用漆包線做屏蔽的繞法，要求密繞，不能有空隙

繞完，同樣是一層膠帶隔離，這個一層是指同一線包間，不同的線包間同樣是三層膠帶，不能理解錯

次級，三根線

z版版，你這個圖片有放大是吧。好早哇。

有哪位大俠研究對波特圖了解啊。能否給點解釋。（已解決）

同樣一層膠帶隔離一下啊

呵呵，不好意思。我把您的圖錯開來了。

又一層屏蔽，繞法與第一屏蔽相同

初級的另一部分

反饋居中密繞

引腳怎么都沒有套管啊 只是示范圖形啊

明白

看見你上面的加了而下面的沒加

我還以為線徑粗的不用加呢

這么早，Z版辛苦了

膠帶結尾出放在中間，這是必須的

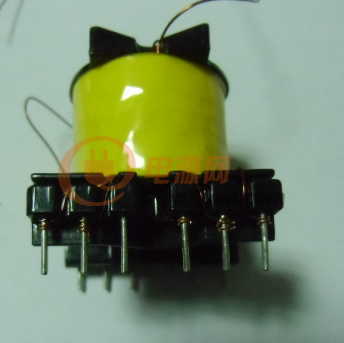

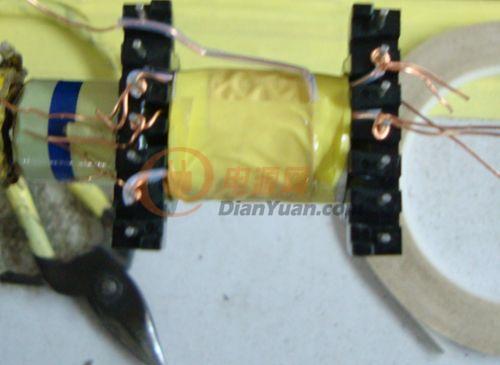

做頭，粗線一圈夠了，細線3圈

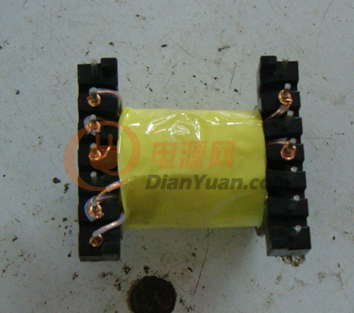

做完手工搪錫

看看變壓器骨架可以利用的面積不大吧，一般40%就不得了

圖片非常詳細！！！

按理來講，屏蔽應該有匝數和股數的要求，而且要么接地要么接高壓，請問您的屏蔽繞組最后接在那個地方啊？

請問您有沒有試過不同匝數和股數屏蔽的效果，主要只EMI方面。

我也原來繞過這樣的變壓器，主要是平板超薄變壓器，水平輻射不好才采用上面的繞法。但屏蔽只繞了一次，接初級高壓。用的是4股線，匝數為如其臨初級層匝數的一半。這樣輻射才通過。

樓主帖子寫的太詳細了 mark一下 收藏 以后早晚會用上的

z版辛苦了。

請問Z版，怎么提高變壓器骨架的可利用面積啊

軍長您好!

dengyuan旅長

按理來講，屏蔽應該有匝數和股數的要求，而且要么接地要么接高壓，請問您的屏蔽繞組最后接在那個地方啊？

請問您有沒有試過不同匝數和股數屏蔽的效果，主要只EMI方面。

我也原來繞過這樣的變壓器，主要是平板超薄變壓器，水平輻射不好才采用上面的繞法。但屏蔽只繞了一次，接初級高壓。用的是4股線，匝數為如其臨初級層匝數的一半。這樣輻射才通過。

加問2條：1.繞線屏蔽層是否要與被屏蔽繞組（初級）繞向相反，哪頭接地或接高壓（指熱地端）？

2.繞線屏蔽層匝數是否要與被屏蔽繞組（初級）的單一層匝數一樣，還有線徑是否要一樣？

好像沒有看到有人回復這兩個問題啊 是啊！我也想知道也，怎么沒人回答呢？ 圖片很詳細，做的很精致，受教了，頂樓主 為啥頂上還有2跟線啊? 初級分兩次繞的 所以有兩個接頭在那里 不錯 好東西！多謝Z版付出！ 精彩~！ mark一下 慢慢品味 cool 很漂亮啊，小弟什么時候才能做到這等手藝啊

變壓器高手也。

請問雙線并繞有啥作用，除了是為了繞線方便（線徑細），還有肌膚效應，對EMC或其它。。。？

肌膚效應 請問為什么要反過來繞線 只要一層就夠啦 版主，為什么兩端加白的那地方不繞，好像看后面一直沒在這兩端繞啊，為什么呢？ 為了安規需要有的距離吧 請教下?lián)鯄Φ淖饔檬鞘裁矗繛楹我脫鯄Γ繐鯄穸葘挾热绾味ǎ坑媚切┎牧献鰮鯄Γ窟€有個問題就是看了你的繞制方法覺得你的磁芯窗口利用率似乎比較低啊，還有初次級距離較大好像漏感會比較大吧？

z版上面說了。擋墻是為了絕緣的。變壓器有效利用面積40%以下。

太浪費了吧~~~~~

4mm擋墻高壓應超過6KV吧！

那是不是每款都要加擋墻啊？

閣下真是有心人，熱心人，所以做電源的最好要實際操作才知道變壓器設計工藝的好壞。

請問當磁環需要拉制兩層時，生產線怎么做最節約工時，同樣這樣會帶來什么影響？

跟著樓主，定可以更上一層樓啊。

這么好的帖子頂啊

此貼不頂，妄在這里混了。

我的疑問樓主還沒有解答呢？

急切求解中。

批量有繞環的機器的

如果是人工手拉的呢？

這個不是我所期望的答案啊？

有誰知道嗎？

堅定的跟著Z版走，把變壓器這部分學好 問一下樓主，這個磁環顏色有什么講究嗎？

先頂再看.

太好了,都沒繞過呢!

今天聽了個講座，大師級的。講了我國當前的發展的三個不足：體制制約，創新不足，產業滯后。

只能說明樓主說明樓主的實操經驗豐富，一步一個腳印干出來的，向樓主學習

我們是做鋁電解的，看樓主做這個蠻厲害的哈！！！支持下

待已久的主題——變壓器繞制，感謝樓主大師！

講得不錯.

體制制約:社會不是公平競爭,國家資源向國有企業傾斜;后面兩條也是第一條造成的.美國是公平競爭,所以創新就全球領先.

怎么會再此貼有此感想呢，班長怎么了？

長官:這個咱們喝酒時再說了.

通過此貼理解了擋墻是什么了.

變壓器為了符合安規中的爬電距離要求，一般都要在繞組邊上加3mm的擋墻;缺點是:縮小了變壓器骨架的可用繞線寬度.

沒錯，能不加就不加

不加擋墻，厲害，我們重來不敢省去擋墻

軍長是高人，我以前也自己做過，步驟都差不多，不過沒有軍長那么多的工具。看軍長的線都是很粗的，要是用很細的線來繞的話就繞不了那么緊密了吧？我以前繞的初級（線比較多）第二層繞著繞著就會陷到第一層中間去了。還有請問軍長怎么來計算繞線長度的，比如你說計算后一層就可繞完？ 可以先計算磁環可繞線處一圈的長度，就知道繞完需要多長的線。 我遇到過這種問題，第二層會陷到第一層中間去 沒錯，在繞小變壓器的時候，確實會遇到繞制過程中，會變松動，還有會陷入上一層的問題；希望給做個示范，如何繞制小變壓器，那個難度更大啊，期待啊

請隔離一層膠帶，就不會出現這樣的情況了

好貼，頂起~~~ 擋墻是為了打耐壓把，增加爬電距離吧，那只要原副邊的耐壓能過就可以了咯，如果副邊線圈匝數較少的話可以選擇三重線，我覺得一般能打過了 不加不行的，打高壓過不去。

誰說的，你要打幾KV耐壓？

初級套套管，次級用三層絕緣線，5kV穩過。。從不用擋墻

用了三層絕緣線還說什么？

頂起

樓層太高。嘿嘿

樓主是個DIY大師級的。 樓主，申請原創精華帖 樓主開新帖。我接著頂，給我們傳授點理論知識。

不錯繼續頂

這么好的帖子頂啊

樓主什么時候加小弟QQ:2535428153，小弟學習下哈！！ 看完不忘頂一個
看完了，感覺真受益良多。。呵~~~~LZ辛苦了。。不知道還有沒有繼續下文，忘這文章申請變》》精精。哈哈 z版搞點理論知識來熏陶一下我們吧。哈哈..

頂一下

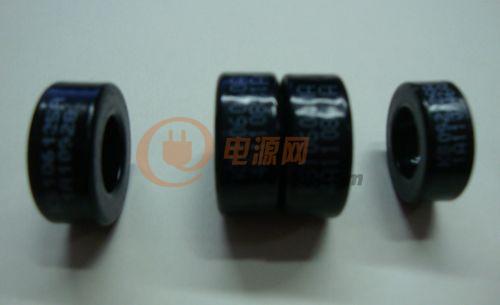

雙環疊加后，繞制

謝謝大師！我看到有些幾KW的電源，差模電感和共模電感有的用綠色的磁環，有的用藍色的磁環，線徑粗細也不一樣，大師能講講這方面的知識嗎？

縁色的那里加了絕緣油漆用的

好像以前用的，綠色，紅色是做共模電感（鐵氧體）黑色還有藍色，黃色。都是差模電感，（黑色的材質是（鐵硅鋁） 頂z版。每看貼一次，就領悟更深一層。V5!順便問下Z版。我對于副邊有中點的變壓器副邊的匝數是兩個相加嗎？ Z版能否展示下絞線繞法？期待中。。 同期待

漂亮極了！

這繞的實在是太漂亮啦，羨慕樓主工具多，以前自己電感變壓器全靠手繞，手疼啊。
果然經典啊，學習到了

頂，哈哈哈，下次我也把這種工藝過程發一下，不過大家好像是沖著人來的！

挺好看的，貌似兩層要相差一定的角度 學習了~~~

制作的好漂亮!!!!

頂一個。。。。。。。。。。

LZ太帥了

該好好學學

做的太好了，像工藝品 膜拜…… 有貼就又義務頂起來 都是大師啊 精神可嘉更值的學習支持！

小弟是做鋁電解電容的，雖然我不會，學習了，支持下！！！

~~~~~~ Z版，有沒有具體線徑的具體參數啊？貼出來看看！ 樓主可以再開一貼，來講講電源的調試過程。 吐血，啥都要講呀

哈哈，Z版，能者多勞嘛，下一貼給我們講講電源的調試過程

我出來時候在電感變壓器廠呆過大半年做技術員，這東西還是會點！給你個經驗：共模電感的感量會兩邊互相干擾，比如你想繞個1mH共模電感，你繞好了一邊1mH，等你按同一圈數繞另一邊時候，再測電感量！你會看到感量小了！這個理論我不懂，但實際就是這樣的。 線圈的電感量，銅物質接近電感減小

是另一邊漏感抵消造成的，正常。

真的是好東西啊！老師說的很詳細，論壇里就應該有這樣的好文章！！支持老師！

好貼！小生從頭看了個遍。謝謝樓主、軍長！學習了

兄弟們，如果認為好，記得投一票

真的是好東西 大師好手藝！ 好帖要頂，學習了，投上一票 Z版覺得除了掌握電感和變壓器的繞制，還有那些基本技能需要掌握呢？ 掌握了電感和變壓器的繞制，還需要掌握的技能就是怎么使用 這貼太好了，又上了一課，學習中，感謝z版啊 好貼~~~ 真的好 好貼,頂呀。

頂，學習了

學習~~~

記得支持我哦

支持Z版！

工程師還必須掌握以下幾個關鍵技能：

1. 熱學

2.力學

3.機械知識

以及常用軟件的使用

Z版好人啊投票

能多懂知識對自己肯定有好處的！！！

此貼必頂！真是好東西啊！……

我公司專業生產各種變壓器，電感，互感器，有需要的可以聯系我公司 （江陰市星火電子科技有限公司），電話13961830748

電源工程師都應該是從助理工程師做起的吧，很少有聽說一畢業出來就能做電源工程師的

強烈需求變壓器設計方面理論計算技巧和選材技巧，電磁方面需要哪些知識才能在開關電源制作的關鍵環節電感變壓器做好，需求哪些理論知識 頂 頂，做的好、

Z板是我們學習的榜樣。

我頂！！我頂！！我頂頂

牛

頂！頂！頂！頂！頂！頂！

頂！頂！頂！頂！頂！ 每天只逛一次電源網 每次都有新收獲

有意思

來學習了，頂

自己繞過，但沒這么仔細，來學了個全面的

從大家踴躍回帖的熱情看實戰帖子比純技術帖子來的火爆啊！

贊一個

投票了，內容有點少，應該有續集吧，這樣子只能成為一個變壓器廠技術人員 支持哈，電源工程師的話，最起碼先算好參數，再看繞的手藝... Z板是我們學習的榜樣

投一票

有完整的附件嗎？

頂Z版！

投一票! 頂 mark 我有問題，萬一繞了一定圈數后發現有個地方破了，怎么辦，是不是不能有破口的，特別在一些大功率的變壓器上，怎么處理

問題同上 漆包線很容易掉漆的

太精彩了，謝謝！ 期待樓主再開一貼，講講電源工程師必須掌握的理論知識與技巧。 支持一個

好火的貼啊，要頂頂

此帖子必須頂！！！！

別沉啦。。。。。
學習了！

學習了，但是畢竟業余的多，哪里有那個繞線的機賣？貴么？

學習了。 我也學習了

好帖，支持下！！順便做個標

好東西，頂一個。

頂一個！~期待出續集！ 很好 技術性挺強 講講電源工程師必須掌握的理論知識與技巧

手藝真不錯

獨立研發了12W 16W 18W 36W 40W 50W 60W 90W整個系列Adapto以open-frame產品,研發過90W / 100W 150W醫療電源，研發出32寸、42寸、46寸、52寸 超薄LED TV電源，用FLYBACK研發出來18.5寸到23寸 超薄LED TV電源,還研發過了5V 30A電源，想跟相關人員合作

mark

好專業，還有拉鉤，我都是戴手套直接用手拉的。 我都是用曬衣服的掛鉤拉，結果把漆也拉掉了... 精典。 好帖，頂...是必須的！

頂............... 太棒了，自己繞過才知道個中難度呀。

好帖，學習 看起來簡單，自己繞的時候才知道有難度呀！ 小兒科了，三十年前以會做。 還是新的，要先包好布，或者塑膠，防把磁材壓傷。

很好，很好，很好啊

精華帖，期待樓主更精彩的講解！

mark 學習了 學習了。。 用過啦 但是不是我的強項

樓主好強大，頂了收藏學習

學習啦 樓主真是有心人啦 呵呵

謝謝樓主分享,對初學者很有幫助 謝謝樓主分享！

繞制小的精密的不這還要復雜，工藝要求更要嚴格，專業提供電焊機常用的驅動型變壓器，脈沖變壓器，希望用到的朋友與我合作，質量保證，信譽至上，看圖，怎么發了個圖看不到啊

謝謝分享！好貼要頂起來1

又見神貼~強大，學習了~

學習了,頂起!!! 學習了，LZ的帖子很棒，頂起！ 學習下~！帖子太分散了，能編輯成一起就好了~！

學習了，你們都是高手

不錯，看看！！！

學習學習

求詳細教程

嘿嘿，厲害啊~把工具清單列出來參考一下~~~~

很好，贊一個！

很好很強大啊，早想學習了。樓主辛苦。樓主能不能講下工字電感的制作啊？ 我地暈死~~~ 讓我想起了大學的金工實習。。。

沒講推挽方式變壓器啊？

我一般用根針，一陣猛串就解決問題，這個和你用這些個器具繞的會有哪些區別呢？

LZ的帖子很棒，頂起！ 樓主，變壓器做的不錯，苦逼我前幾天用手拿著骨架繞了兩個ER42變壓器。 學習了，很好的帖子。。。 有心哦，這個要頂，盡管沒時間看完！

終于看完了 頂

我qq：657589879，是一名電源IC應用工程師，向您請教一些問題。 大師帖收藏！慢慢學習！謝謝zvszcs老師 可以開拉了！~ 獲益匪淺，如果能講一下變壓器相位怎么判別就更好了 極好的帖 學習了 一路飄到這里來了 支持樓主，樓主的DIY值得我等敬仰 實際動手，增加對書本知識的理解。佩服！
