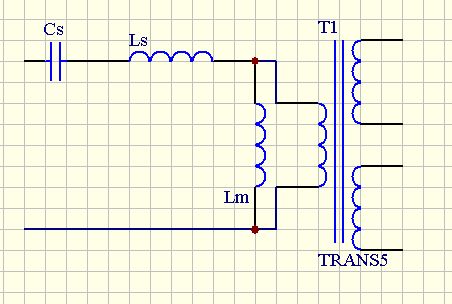

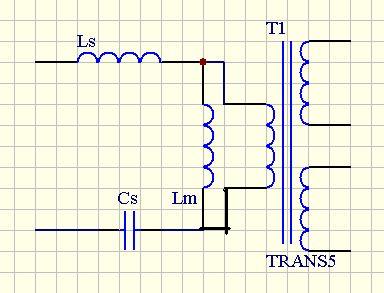

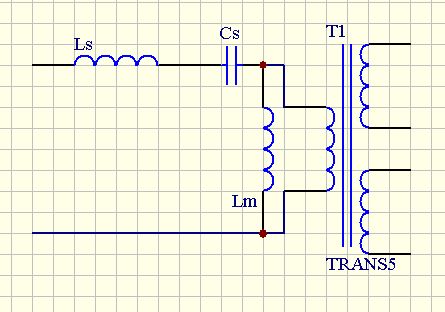

圖1 圖2圖3
最近在做LLC諧振變換器，看了一些資料，發現資料里面畫的原理圖中LLC中諧振原件電容、電感的位置有所不同，就拿出來想和大家一起說道說道，大家說說諧振電容、電感位置應該怎么放為好！
都是串聯，位置關系不大，但由于諧振電感一般是用的變壓器漏感，因此圖1和圖3比較多。在調試的過程中，曾經發現變壓器和諧振電感位置的電流不一樣。這個可能和諧振電感位置可能有關系。比如說：圖1測量L8電感的諧振電流和過變壓器后的諧振電流就不太一樣。L8那里的諧振電流就比較正弦，而變壓器后面的則出現了部分畸變。畸變的樣子現在已經沒有模塊去測試了，當時也沒有波形記錄。只要是諧振放哪里，哪里的波形就非常好，而沒有諧振電感的那邊就變化。如果可以的話，可以將諧振電感變成2個，放變壓器兩邊，這樣電流就都好了。諧振電容倒是沒實驗過。
支持FLY繼續講解LLC問題。 其它干擾等等問題，電路基本原理與位置無關 這個沒必要吧？等待解答，詳解
