本文介紹了數字I/O和邏輯分析儀的常用術語和定義。

　　1.抖動

　　抖動是指與事件理想時序的偏差，并通常基于參考信號的過零點進行測量。 抖動通常來自于串擾、同步開關輸出和其它定期發生的干擾信號。 由于抖動會隨時間變化，抖動的測量和量化既可以是秒級范圍內視覺估計，也可以是基于統計的測量，比如基于標準偏差隨時間變化的統計測量。

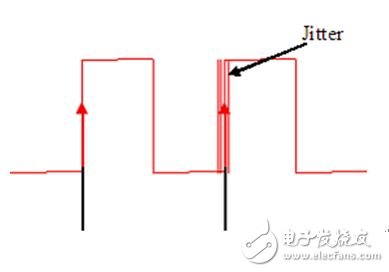

　　圖1.數字信號抖動示例

　　2.偏移

　　對于定時（動態）生成，通道間偏移定義為兩個數據通道對應邊沿之間的時間差。 例如，如果兩個數據通道均設置為在特定采樣時從低電平轉換為高電平，兩個通道上升沿之間的時間差就是兩個通道之間的通道間偏移。

　　對于動態采集，通道間偏移定義為每個數據通道采樣時間之間的差。 每次采集采樣點時，每個數據通道進行采樣的時間是不相同的，但是它們之間的時間差非常小，通常會落在某個特定的時間窗口內。 這個時間窗口就稱為通道間偏移。

　　下圖顯示了一組信號的通道間偏移。

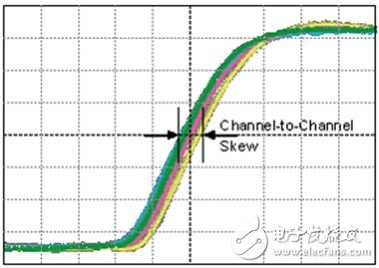

　　圖2.數字信號偏移示例

　　指定的通道間偏移一般是指某個設備上所有數據信道之間的偏移。

　　3.上升時間和下降時間

　　上升時間（trise） 是指信號在高低電平之間從高電平的20%上升到80%所經歷的時間。 下降時間 （tfall）是指信號在高低電平之間從高電平的80%下降到20%所經歷的時間。 大功率電感廠家 |大電流電感工廠
