1 引 言

　　目前，大多采用的是有線多點溫度采集系統，通過安裝溫度節點來實現對室內外溫度監控。這種傳統的多點采集系統需要用導線與每個溫度采集節點連接，其技術成熟，制作成本相對較低。但是，在許多場合需要將傳感器節點直接放置在目標地點進行現場的數據采集，這就要求傳感器節點具有無線通信的能力。同時，由于無線傳感器通常使用電池作為能源，所以，它對能耗要求非常高。

　　針對這些問題，本文提出一個無線傳感器設計方案，來實現主機端與傳感器節點之間的通信，并且通過選用低功耗的芯片和對軟件的低功耗設計實現了低功耗的目標。本文設計主要是基于433 MHz ISM頻段，無需申請就可以使用。該設計方案有許多明顯的優點：傳輸速度快、距離遠、數據穩定；采用低功耗模式，延長電池使用時間；能保證任何時候數據不丟失，提高系統的強健度。

　　2 系統硬件設計

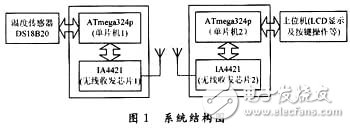

　　所設計的無線溫度傳感器主要由以下幾部分組成：溫度測量、發射部分、接收部分、LCD顯示部分以及操控部分。系統結構圖如圖1所示。

　　2.1 溫度測量電路

　　在溫度測量電路中采用Dallas公司生產的1-Wire總線數字溫度傳感器DS18B20。溫度測量電路如圖2所示。

　　DS18B20是3引腳TO-92小體積封裝形式；溫度測量范圍為-55～125℃，可編程為9-12位A／D轉換精度，測溫分辨率可達0.062 5℃，被測溫度以帶符號擴展的16位數字方式串行輸出。 大功率電感廠家 |大電流電感工廠
