高頻RFID頻率是13.56http://www.ruishen.net.cn/貼片電感器MHz的，以最常用的RC500為例，射頻輸出兩個腳TX1，TX2，接收一個腳RX，另外一個是RX的偏置電壓VMID，讓RX信號偏置到1/2電源電壓位置，保證接收性能最好。TX1和TX2輸出13.56MHz的方波，分別通過 L200、C213和L201、C212來實現把方波諧振，升壓，同時把其它的諧波去掉，一般建議L200或者L201用定值電感，如1uH或者 2.2uH，這個質量比較重要，我一般采用創易銷售的sagami電容，1uH。調節C212和C213（默認可以先用150pF的，之后10pF附近調節），使C212、C213兩端電壓最大（不用太準），峰峰值能夠達到50V，一般建議在30V以上即可，這個視需求定，太高，電流會過大。

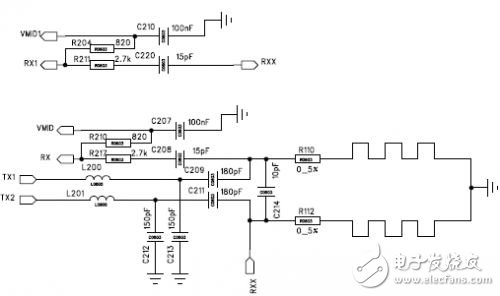

　　電路如下：

　　C214與天線實現在13.扁平線圈電感56MHz諧振，天線盡可能面積大一些，比如1平方分米，距離非常好，圈數就1，2圈，若面積比較小，則圈數稍微多一些，比如6平方厘米，那么圈數就要6圈，線圈的中心可以接地，這樣是為了提高抗靜電能力。調節C214讓C214兩點峰峰值最大，一般能達到30V以上，注意調試的時候，一定要把最終的環境考慮進取，而不是單獨的調試天線，環境包括卡，外殼，金屬件等，尤其是卡和金屬件，對天線的性能影響很大，可以理解為降低了天線的電感量。

　　當調試好天線的諧振之后，前面的升壓諧振有一定的變化，再一次調試一下，通過這樣，一般都能調試出比較滿意的效果。注意電壓不要調的太高，一是耗電過大，二是因為Q值過高，導致頻帶過窄，接收反而受影響，這個時候適當降低一下電壓，三是電容發熱過高，一般建議電容用0805封裝的為好。 大功率電感廠家 |大電流電感工廠
