摘要:以PSS/E和PSS/EWIND為平臺，建立了基于雙饋感應發電機的風電場等值模型，結合一體成型電感一個含兩座大規模風電場的算例系統，仿真分析了雙饋風電機組(DFIG)兩種無功控制方式對系統頻率穩定的影響。研究結果表明，無論是風速擾動、負荷擾動還是短路故障，與恒電壓控制方式相比，恒功率因數控制均有利于系統的頻率穩定。
目前，具有變速運行特性的雙饋風電機組(Doubly—FedWindTurbineGenerator，DFIG)已成為風電市場上的主流機型。www.shuangzhuyuan.cnDFIG的無功控制方式主要有恒電壓控制和恒功率因數控制兩種。為充分利用風能，DFIG多是按照恒功率因數控制方式運行，使得風電場具有較好的經濟性，但也喪失了快速靈活的無功調節能力。從改善系統電壓穩定性的角度，文獻[1-7]基于多種仿真軟件，分析了DFIG兩種控制方式對系統電壓穩定性的影響，指出恒電壓控制方式可以充分利用DFIG的無功調控功能，進而有效抑制風速變化和系統運行方式，改變對接人點電壓的影響。但現有的DFIG控制方式多是從系統電壓穩定的角度考慮，功率電感而針對系統頻率穩定的還未有報道。
本文以PSS／E和PSS／EWIND為平臺，結合一個含兩座大規模雙饋型風電場的算例系統，采用數值仿真法分析研究DFIG的無功控制方式對系統頻率穩定的影響。
無功控制方式

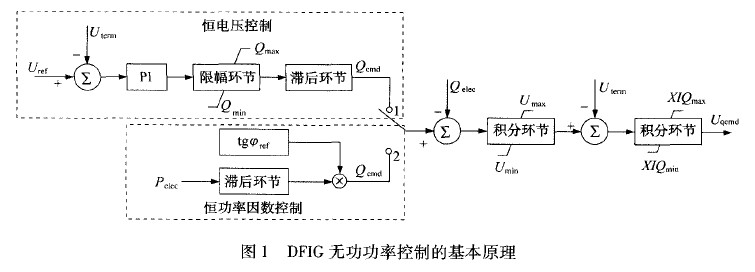

DFIG無功功率控制的基本原理如圖1所示。
