GPS由空間衛星星座地面監控系統和用戶接受設備3部分組成。作為一種實時定位測速授時的導航系統，其在定位精度和觀測時間上面的優勢使其成為該領域的首選。

　　硬件電路設計

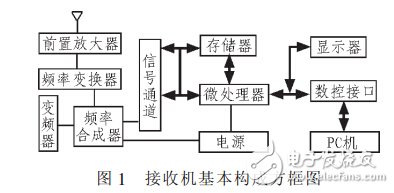

　　現有的GPS接收機基本構成方框圖如圖1所示。

　　本系統的信號接收機硬件主要包括4個功能單元：天線單元、射頻單元、相關器單元、微控制器單元?；诂F有架構，結合各功能模塊的發展現狀，設計出一款彈載GPS接收機，以期實現實時定位、測速和授時。

　　相關核心模塊選型如下：

　　Zarlink公司生產的GP2015作為接收機的射頻前端，實現對信號的下變頻處理，GP2021芯片作為C/A 碼基帶相關器，對中頻數字信號進行解調和解擴，得到導航電文；TI公司的浮點型數字處理器TMS320C6747，對接收機自檢、測定、搜捕衛星信號，進行相關計算。

　　天線單元

　　天線單元主要由天線、濾波器和前置放大器組成，該單元電路圖如圖2所示 。天線的作用是將衛星信號極微弱的電磁波能轉化為相應的電流。濾波器用于抑制帶外的干擾信號。而前置放大器則是將信號電流予以放大，有時還兼有變頻作用。

　　射頻單元

　　該單元電路核心芯片采用ZARLINK公司推出的GPS射頻前端芯片GP2015 。它具有低功耗、低成本和高可靠性等特性，采用TQFP封裝，封裝尺寸小，工作電源電壓為3~5 V ，當芯片工作在3V電壓下，其功耗為200 mW。 大功率電感廠家 |大電流電感工廠
