一、背景
隨著變電站自動化技術及其相關配套技術的發展，我局變電站由有人值班向無人值班方向發展，經過10多年的不懈改進，全部實現無人值班變電站，給我局帶來經濟上的巨大效應。但是，在使用過程中，還是發現不少問題：
1) 鑰匙的使用和存放控制手段單一，管理粗放，無法對使用和許可人進行精準定位。
2) 站內的鑰匙管理還是采用原有的鑰匙盤或鑰匙箱方式管理，效率低，無法追溯和管理。
針對以上情況，我局經過2年的不斷嘗試，在變電站鑰匙管理方面有了一些解決方案，在此與讀者分享。
二、項目實施
我局經過多方比較和方案甄選，在多個方案選擇智能鎖具管理系統，采用一把智能鑰匙實現開啟全部鎖具的目標，經過驗證，滿足我局對現有變電站鑰匙管理的需求，為我局提高變電站管理水平提供了堅強的后盾。

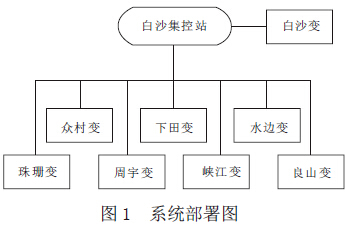

1.部署圖
根據我局實際情況，我局以白沙集控站的條件較為成熟，下轄白沙變、珠珊變、眾村變、周宇變、下田變、峽江變、水邊變和良山變8個變電站。該集控站已經于2014年全部實現無人值班改造，同時該集控站下轄的各站設備為2013年新上設備，改造條件較好，再加上這個集控站當前的工作任務重，對鑰匙管理的需求較大，我局決定在該集控站實施該方案。
根據我局業務流程和實際作業習慣，我局在白沙集控站布置有一臺管理工作站，并配置4把智能鑰匙，供4個操作隊到下轄站點維護時使用；8個受控站只安裝鎖具，不配置主機。這樣在即解決我局實際需求的情況下，又節約成本，為后續推廣提供必要的依據。

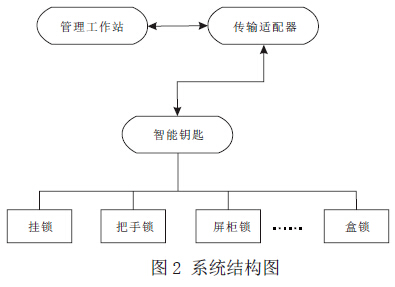

2.系統組成
智能鎖具管理系統由管理軟件、鑰匙、傳輸適配器（充電座）、鎖具系列以及授權卡組成。
管理軟件：用于存貯所有鎖具信息以及開鎖人員信息，生成開鎖序列，并發送給鑰匙。同時保存鑰匙上傳的開鎖記錄，便于瀏覽和查詢。
智能鑰匙：專用開鎖鑰匙，經過授權可開啟所轄范圍內的所有鎖具。鑰匙存放了所有的鎖具信息，具備權限管理功能，可自動記錄開鎖全過程。
傳輸適配器：用于系統與鑰匙之間的數據通信功能，同時具備鑰匙的充電功能。
鎖具系列：
² 戶外端子箱和機構箱、操作箱等，可選用掛鎖、把手鎖、平面鎖。
² 戶內的房http://www.ruishen.net.cn/插件電感器間門、防盜門，根據原有鎖具類型，選用插芯鎖、盒鎖。
² 戶內防火門上的鎖具，選用防火門鎖。
² 戶內屏柜的把手鎖，選用連桿鎖。
一體電感² 其它特殊設備，根據實際情況選擇。
² 授權卡：用于驗證開鎖人員的身份和權限。
電感廠家3.操作流程
1）授權開鎖模式（常用方式）
此模式下無需開對應的授權操作票，可以采用登陸管理工作站、刷授權卡、輸入密碼等方式進行身份驗證，進入授權開鎖工作模式。只要具備對應設備的開鎖操作權限，即可以進行開鎖操作，同時可將操作記錄回傳到工作站供查詢統計用。此操作模式的優點是無需選擇開鎖設備，只要登錄后，即可下載相關的開鎖權限到鑰匙中，可隨時對設備進行解鎖。

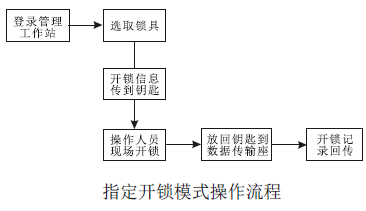

2）指定開鎖模式
此模式下，登錄管理工作站，選定本次需要開鎖的設備，軟件自動把開鎖信息傳送到鑰匙中，拿著鑰匙到現場插入對應的鎖具進行開鎖。開鎖過程操作完成后，鑰匙可將記錄實時回傳管理工作站，作為歷史記錄保存。這種模式多為外協班組臨時開鎖使用。
