O 引言
脈沖壓縮體制在現代雷達中被廣泛采用，通過發射寬脈沖來提高發射的平均功率，保證足夠的作用距離；接收時則采用相應的脈沖壓縮算法獲得脈寬較窄的脈沖，以提高距離分辨力，從而能夠很好地解決作用距離和距離分辨力之間的矛盾問題。
線性調頻(LFM)信號通過在寬脈沖內附加載波線性調制以擴展信號帶寬，從而獲得較大的壓縮比。所需匹配濾波器對回波信號的多普勒頻移不敏感，因此LMF信號在日前許多雷達系統中仍在廣泛使用。
本文基于快速傅里葉IP核可復用和重配置的特點，實現一種頻域的FPGA數字脈壓處理器，能夠完成正交輸入的可變點LFM信號脈沖壓縮，具有設計靈活，調試方便，可擴展性強的特點。
1 系統功能硬件實現方法

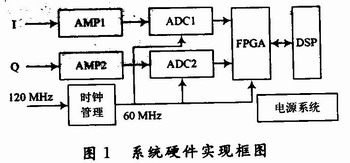

該系統為某寬帶雷達系統的數據采集和數字脈沖壓縮部分。系統要求在1個脈沖重復周期(PRT)內完成距離通道的數據采集及1 024點的數字脈沖壓縮，并在當前PRT將脈壓結果傳送至DSP，其硬件結構如圖1所示。
數據采集系統主要包括前端的運算放大器和模／數轉換器。運算放大器選用ADI公司的AD8138，將輸入信號由單端轉換為差分形式以滿足ADC的輸入需 求，并且消除共模噪聲的影響。模／數轉換器選用TI公司的ADS5500，具有14 b的分辨率和125 MSPS的最高采樣率，用來對輸入LFM信號進行60 MHz的高速采樣。
數字脈沖壓縮模塊在FPGA中實現，F(xiàn)PGA選用Xilinx公司的XQ2V1000芯片。在對輸入采樣數據進行脈沖壓縮后，結果存儲于FPGA片內的雙口RAM中，并向DSP發送中斷信號。DSP在接收到中斷信號后讀取RAM中的脈壓數據進行主處理。
2 脈沖壓縮模塊的設計和實現
2．1 脈沖壓縮原理

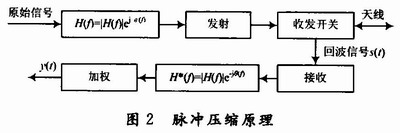

數字脈沖壓縮技術是匹配濾波和相關接收理論的實際應用，頻域的匹配濾波等效于時域的相關接收。基于匹配濾波理論實現數字脈沖壓縮的原理如圖2所示。
圖2中θ(f)為發射信號的非線性相位譜，接收的回波信號在經過匹配濾波后，非線性相位譜得到校正。輸出的窄脈沖為：
匹配濾波器有一個重要的特性：對波形相同而幅度和時延不同的信號具有適應性。也就是說，與信號s(t)匹配的濾波器，對信號as(t-τ)也是匹配的。回波信號s(t)在波門中的位置反映在脈壓結果峰值出現的位置，這也是利用雷達脈沖進行測距的主要依據。
2．2 脈沖壓縮原理

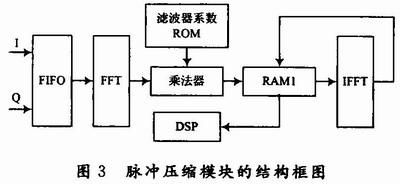

脈沖壓縮模塊包括FFT、與IFFT單元、復數乘法單元以及存儲單元，其結構框圖如圖3所示。其中，F(xiàn)FT和IFFT單元是通過復用Xilinx公司提供的快速傅里葉變換IP核來實現的，而硬件乘法器則為復乘提供了解決途徑。
采樣數據首先存入FIFO中進行全局緩存，然后FFT單元從FIFO中讀取采樣數據，緊接著進行FFT運算，結果在流水輸出時直接與匹配濾波器系數電感器廠家相乘， 并將運算結果寫入塊RAMl中，最后IFFT單元從塊RAMl中讀取復乘后的數據進行IFFT(復用FFT運算IP核)運算，結果寫入塊RAMl后發送中 斷信號，等待DSP讀取。
2．2．1 FFT處理單元的硬件復用
在系統中FFT處理單元通過使用軟核Fast Fourier Transform v3．O來實現的。該IP核提供3種結構選擇。
(1)管線級，數據流水I／0。這種結構將若干基-2蝶形單元級聯起來，使得數據的輸入、計算、輸出可以流水進行，從而可以達到很高的處理速度，但資源消耗較大；
(2)基-2，最少資源消耗。這種結構采用單個基-2蝶形單元對輸入數據進行變換，運算消耗的時間較長；
(3)基-4，突發I／O；這種結構采用單個基-4蝶形單元對輸入數據進行變換，并利用塊RAM來存儲旋轉因子，占用系統資源較少，在1個PRT內可以完成脈壓結果的輸出，從而在資源和速度這兩者之間達到很好的平衡，也是設計中實際采用的結構。 大功率電感廠家 |大電流電感工廠
