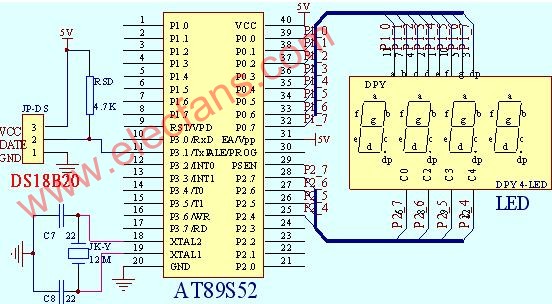

硬件電路圖
實驗原理
DS18B20數字溫度計是DALLAS公司生產的1－Wire，即單總線器件，具有線路簡單，體積小的特點。因此用它來組成一個測溫系統，具有線路簡單，在一根通信線，可以掛很多這樣的數字溫度計。DS18B20產品的特點
（1）、只要求一個I/O口即可實現通信。
（2）、在DS18B20中的每個器件上都有獨一無二的序列號。
（3）、實際應用中不需要外部任何元器件即可實現測溫。
（4）、測量溫度范圍在－55。C到＋125。C之間。
（5）、數字溫度計的分辨率用戶可以從9位到12位選擇。
（6）、內部有溫度上、下限告警設置。
DS18B20詳細引腳功能描述1 GND地信號；2 DQ數據輸入/輸出引腳。開漏單總線接口引腳。當被用著在寄生電源下，也可以向器件提供電源；3 VDD可選擇的VDD引腳。當工作于寄生電源時，此引腳必須接地。
DS18B20的使用方法。由于DS18B20采共模電感用的是1－Wire總線協議方式，即在一根數據線實現數據的雙向傳輸，而對AT89S51單片機來說，我們必須采用軟件的方法來模擬單總線的協議時序來完成對DS18B20芯片的訪問。由于DS18B20是在一根I/O線上讀寫數據，因此，對讀寫的數據位有著嚴格的時序要求。DS18B20有嚴格的通信協議來保證各位數據傳輸的正確性和完整電感器生產性。該協議定義了幾種信號的時序：初始化時序、讀時序、寫時序。所有時序都是將主機作為主設備，單總線器件作為從設備。而每一次命令和數據的傳輸都是從主機主動啟動寫時序開始，如果要求單總線器件回送數據，在進行寫命令后，主機功率電感需啟動讀時序完成數據接收。數據和命令的傳輸都是低位在先。
C語言源程序：
#include<reg52.h>
code unsigned char seg7code[11]={0x3f,0x06,0x5b,0x4f,0x66,
0x6d,0x7d,0x07,0x7f,0x6f,0x40}; //顯示段碼
void Delay(unsigned int tc) //顯示延時程序
{while( tc != 0 )
{unsigned int i;
for(i=0; i<100; i++);
tc--;}
}
sbit TMDAT =P3^1; //DS18B20的數據輸入/輸出腳DQ,根據情況設定
unsigned int sdata;//測量到的溫度的整數部分
unsigned char xiaoshu1;//小數第一位
unsigned char xiaoshu2;//小數第二位
unsigned char xiaoshu;//兩位小數
bit fg=1; //溫度正負標志
void dmsec (unsigned int count) //延時部分
{
unsigned char i;
while(count--)
{for(i=0;i<115;i++);}
}
void tmreset (void) //發送復位
{
unsigned char i;
TMDAT=0; for(i=0;i<103;i++);
TMDAT = 1; for(i=0;i<4;i++);
}
bit tmrbit (void) //讀一位//
{
unsigned int i;
bit dat;
TMDAT = 0;
i++;
TMDAT = 1;
i++; i++; //微量延時 //
dat = TMDAT;
for(i=0;i<8;i++);
return (dat);
}
unsigned char tmrbyte (void) //讀一個字節
{
unsigned char i,j,dat;
dat = 0;
for (i=1;i<=8;i++)
{ j = tmrbit()一體成型電感器; dat = (j << 7) | (dat >> 1); }
return (dat);
}
void tmwbyte (unsigned char dat) //寫一個字節
{
unsigned char j,i;
bit testb;
for (j=1;j<=8;j++)
{ testb = dat & 0x01;
dat = dat >> 1;
if (testb)
{ TMDAT = 0; //寫0
i++; i++;
TMDAT = 1;
for(i=0;i<8;i++); }
else
{ TMDAT = 0; //寫0
for(i=0;i<8;i++);
TMDAT = 1;
i++; i++;}
}
}
void tmstart (void) //發送ds1820 開始轉換
{ tmreset(); //復位
dmsec(1); //延時
tmwbyte(0xcc); //跳過序列號命令
tmwbyte(0x44); //發轉換命令 44H,
}
void tmrtemp (void) //讀取溫度
{
unsigned char a,b;
tmreset (); //復位
dmsec (1); //延時
tmwbyte (0xcc); //跳過序列號命令 大功率電感廠家 |大電流電感工廠
