大功率LED用于照明是本世紀的新課題，其節能、安全、使用壽命長的綜合優點將引發新一輪照明革命。在需要用電池供電的LED手電筒應用中，如何在使用相同電池的前提下，延長電池的使用時間呢？這就涉及到電源管理問題。本文就目前較流行的幾種SP66?8EU驅動電路，介紹手電筒LED照明電路的設計考慮因素。
1W LED的發光強度是由流經LED二極管的電流決定的。為了保持LED的發光強度，當電池放電的時候，流經LED的電流就需要調節。當一個大于VF的電壓加在LED兩端時就會有電流流過LED；VF是指LED的正向壓降，不同LED的正向壓降VF是不同的，并且隨著環境溫度的變化而變化；1W LED的VF典型值是3.3V，該值比由兩節五號電池供電的電壓高。兩節五號電池供電的電壓范圍在1.8V～3.2V之間，因此需要外加一個升壓電路把較低的電池供電感器 用途電電壓提升到較高的輸出電壓。

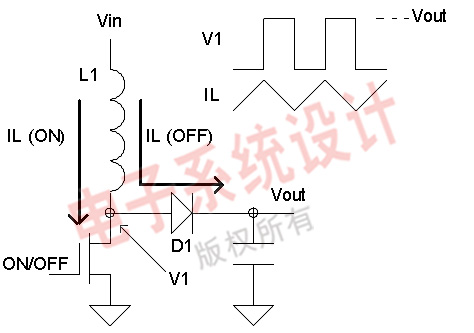

升壓電路如圖所示，當圖插件電感1中的開關導通時，輸入電壓加壓在電感L1的兩端，引起電感L1電流線性增加。在導通的最后階段，電感電流增加到峰值Ipeak = Vin*Ton/L，此時開關關斷。存儲在電感中的能量會使節點V1的電壓升高并超過Vin，直至使D1正向偏置而導通。此時電感電流通過D1泄漏。在開關關斷期間，電感電流以(Vout–Vin)/L的斜率下降。

圖1：簡單的升壓方框圖。

在穩定狀態下，電感兩端不存在直流電壓，否則會產生較高的電流。這也意味著在一個穩定電流中，導通狀態的伏秒值應該等于斷開狀態的伏秒值。

或

為了提供高壓輸出，控制環路需要調節主開關的導通與關斷時間。通過監控輸出的變化來調節開關的導通與關斷，因此驅動LED的電流需要進行調節。為了達到上述目的，用一個小阻值的電阻(如圖2中的R3)來檢測LED的電流，并將此電壓信號輸出給控制環。

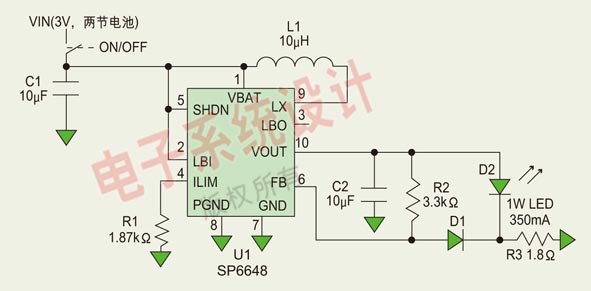

圖2：2節五號電池驅動350mA LED的控制回路。

在電池供電繞行電感的電流中，逆變器的效率是電池壽命的一個重要指標。為了提高效率，整流二極管D1用額外的一個開關(同步整流器)來取代，該開關的損耗遠遠小于用二極管的損耗，因此提高了效率。這里采用一個具有特別功能的集成電路來實現這個升壓調節器功能，該集成電路通常包括主開關、同步整流器以及精密基準和控制環路。

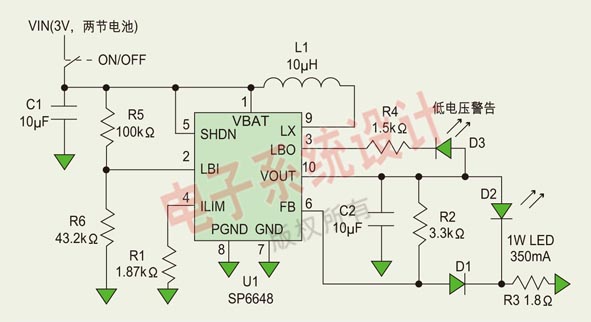

圖3：2節五號電池驅動350mA LED的帶低電壓指標的控制回路。

圖2是一個簡單的電源調節器，它可以將兩節可充電的五號電池轉換為驅動1W LED所需的可調電流。兩節五號電池提供的電壓通常在1.8V～3.2V間，因此需要升壓以驅動LEDSP66?8。高效升壓調節器可以實現輸出電流在各種電壓下都可調節。通過電流反饋，即使在電池放電時也能保證LED亮度不變。該IC的同步整流功能保證了電池的長使用壽命和高轉換效率，流過LED的電流利用以下公式的R3來調節：

圖2中R3的阻值可將流過LED的電流設定為350MA。由上式可得，增大R3的功率電感器阻值可以降低該電流。另外一種控制LED亮度的方法是在SHDN引腳上施加一個DWN信號。

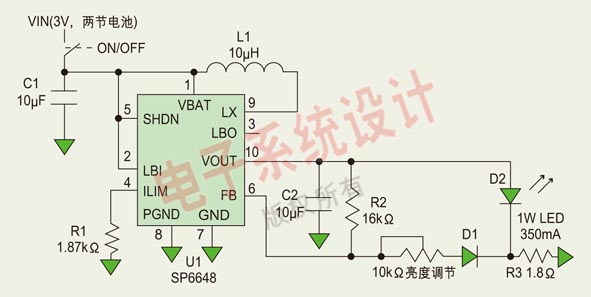

圖4：2節五號電池驅動350mA LED并帶有亮度調節功能的控制回路。

在電池放電完畢之前，SP66?8一直對輸出電流進行調節。如圖3所示，為了避免較早出現低電警告，使用SP66?8構成的檢測電路調整開關。當LBI輸入電壓降到0.61V以下時，D3開關給出低電壓指示，這表示電壓過低。此時，LED上流過1mA左右電流。通過下式可以檢測出電池電壓大功率電感貼片電感器下降的值: 大功率電感廠家 |大電流電感工廠
