有輸出總會有輸入，今天測試一下按鍵的功能，第一節已經說過了與GPIO端口相關的寄存器，這里不在重復，想要從端口讀取數據，首先把FIODIR這個寄存器設置為輸入，再從FIOPIN寄存器讀取數據就可以了，這個寄存器具有讀寫功能。下面說一下這個實驗的電路圖，如下所示：

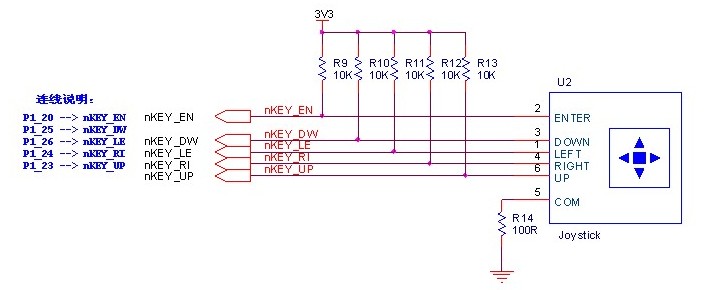

圖1 JoySTick按鍵連線圖

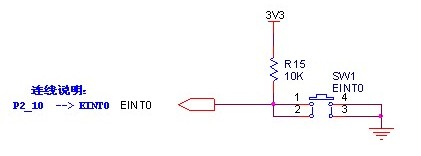

　　關于按鍵電路還有一個，不過是接在外部中斷0 上的，其電路圖如下圖所示：

　　這次實驗沒有涉及到外部中斷，都是做普通的IO輸入使用的，所以在這里外部中斷就做學習總結了。下面給出這次實驗的主程序：

　電感器的型號　/*********************************************************************************

　　文件名稱：mian.c

　　功 能： 主要調度函數及應用函數

　　編譯環境： MDKV4.12

　　時 鐘： 外部12Mhz

　　日 期： 11/08/16

　　作 者： 懶貓愛飛

　　備 注：NULL

　　---------------------------------------------------------------------------------

　　修改內容：NULL

　　修改日期：XXXX年xx月xx日 xx時xx分

繞行電感器　　修改人員：xxx xxx xxx

　　**********************************************************************************/

　　#include"main.h"

　　volatile unsigned lONg SysTickCnt; /* 用于系統時鐘計數*/

　　/********************************************************************************

　　* 函數名稱：void SysTick_Handler （void）

　　* 函數功能： 系統節拍定時器中斷函數，每1ms計數一次

　　* 入口參數： 無

　　* 出口參數： 無

　　* 備 注：無

　　*******************************************************************************/

　　void SysTick_Handler （void）

　　{

　　SysTickCnt++;

　　}

　　/********************************************************************************

　　* 函數名稱：void Delay （unsigned long tick）

　　* 函數功能： 毫秒級延時函數

　　* 入口參數： unsigned long tick -- 延時時長

　　* 出口參數： 無

　　* 備 注：無

　　*******************************************************************************/

　　void DelayMs （unsigned long tick）

　　{

　　unsigned long systickcnt;

　　systickcnt = SysTickCnt;

　　while （（SysTickCnt - systickcnt） < tick）；

　　}

　　/**************插件電感******************************************************************

　　* 函數名稱：void PortInit（void）

　　* 函數功能： 端口初始化 大功率電感廠家 |大電流電感工廠
