引言

Cypress公司的CY8C21534是一個帶有非常豐富感應按鍵功能的單片機芯片，多數IO口都可以配置為感應按鍵輸入或普通TTL電平輸入/輸出的功能，并且有豐富的內部資源。

在產品設計中，操作面板是面向用戶的模壓電感最重要的交互界面，其操作性能的優劣直接影響產品的感觀性能。良好的操作界面，可以使用戶提高對產品的信心，并大大提高購買率。

另外，產品設計中，通用化的設計往往是提高產品設計速度和性能的最有效的方式。

為了滿足上述要求，我們設計了一款通用的帶有感應按鍵功能的面板，根據我們產品的需要，面板應提供9個感應按鍵節能燈電感器，能驅動64段LED顯示，有蜂鳴器驅動，并有與控制板進行信息交換的接口。

通用操作面板設計的基本思路主要集中在通用上，通用包括兩個方面：一是硬件通用，設計一個操作面板可以適應很多的產品。二是軟件的通用，通用板不關心按鍵具體功能和顯示的具體內容，把程序設計成通用的。

因為面板最重要的功能就是感應按鍵功能，所以我們采用了高性能的CY8C21534，考慮到CY8C21534有效的IO口線只有24個，所以擴展了一片 74HC595來驅動顯示段，這樣需要至電感器生產少2個IO口;還需要8個IO口來驅動顯示行;操作面板與控制板通訊采用I2C方式，再增加一條按鍵有效指示線，則通訊接口需要3個IO;9個按鍵使用9個IO，這樣方便以后其他的擴展;一個IO口驅動蜂鳴器;另外一個IO口做按鍵處理用，保證按鍵的抗干擾能力;這樣24個IO剛好可以滿足要求。

硬件設計

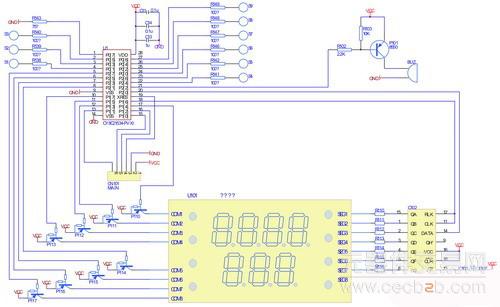

圖1為通用操作面板原理圖。圖中，S1~S9為感應按鍵的感應區域，U101為顯示組件(在設計中采用的是一體化的顯示組件)，CN101為與控制板的接口，同時也是在線燒寫程序的接口。

圖1 通用操作面板原理圖

只要按鍵對應口線不大功率電感變，按鍵可以排列在通用操作面板任何位置。

顯示組件可以是分離器件組成，連接關系只要滿足圖中COM1~8和SEG1～8對應就可以了，其中COM1~8是顯示的行掃描端，SEG1~8是顯示段碼驅動端。64段可以組合成8段數碼管，也可以是獨立的LED指示燈按照行列方式連接。注意，在圖中的連接關系中，顯示部件必須是共陽結構的。

軟件設計

軟件分成如下幾個主要部分：

顯示掃描部分—負責把顯示數據按照對應關系送出。

需要開辟一個顯示緩沖區，用來保存接收到的顯示內容，定義為Dis_buf[8]，共8個字節，64段需要8個字節，按照每行一個字節保存，規定Dis_buf[0] 對應COM1行，Dis_buf[1]對應COM2行，依此類推，Dis_buf[7]對應COM8行。

在定時掃描里，按照行列關系掃描顯示即可，具體顯示內容則由控制板通過通訊接口發來。

這部分程序流程比較簡單，但操作要點需要特別注意：先關閉所有顯示行，根據掃描行標志送出掃描段碼，再打開對應的掃描行，點亮顯示，最后掃描行標志加1。

按鍵掃描部分—負責掃描按鍵狀態，并把掃描結果保存在緩沖區，以便控制板查詢。

開辟一個2字節的按鍵緩沖區Key_buf[2]，每一位對應一個按鍵，例如規定Key_buf[0]的最低位對應S1……，Key_buf[0]的最高位對應S8，Key_buf[1]的最低位對應S9，其余保留備用。

CY8C21534定時對按鍵進行掃描，并把去抖動后的結果保存在按鍵緩沖區，規定“1”為按鍵按下，“0”為按鍵抬起。

需要說明的是，按鍵是否按下，是通過讀CY8C21534內部寄存器的值來確定的，這與普通機械按鍵按下判斷電平高低是不同的。

與控制板通訊部分—負責接收控制板的顯示數據，同時接受控制板查詢按鍵狀態的指令，發出按鍵狀態數據。

通訊采用I2C接口，并且通用操作面板上的CY8C21534工作在從模式，控制板上的單片機I2C接口工作在主模式。

我們規定通訊協議如下：

寫顯示數據

先寫入地址(0xA2)。再依次寫入顯示數據1~顯示數據8，蜂鳴器狀態字節按照IIC協議模式，依次寫入上述10個字節即可。

顯示數據1~8分別對應COM1~8行，蜂鳴器狀態字節表示蜂鳴器是否鳴響，當最低位為1時，蜂鳴器鳴響，為0時停止鳴響，其余的為保留備用。

讀按鍵狀態

先寫入地址(0xA3)，再依次讀出2個字節即可。

這部分程序的流程比較簡單，屬于CY8C21共模電感器534內部功能，基本思路為： 大功率電感廠家 |大電流電感工廠
